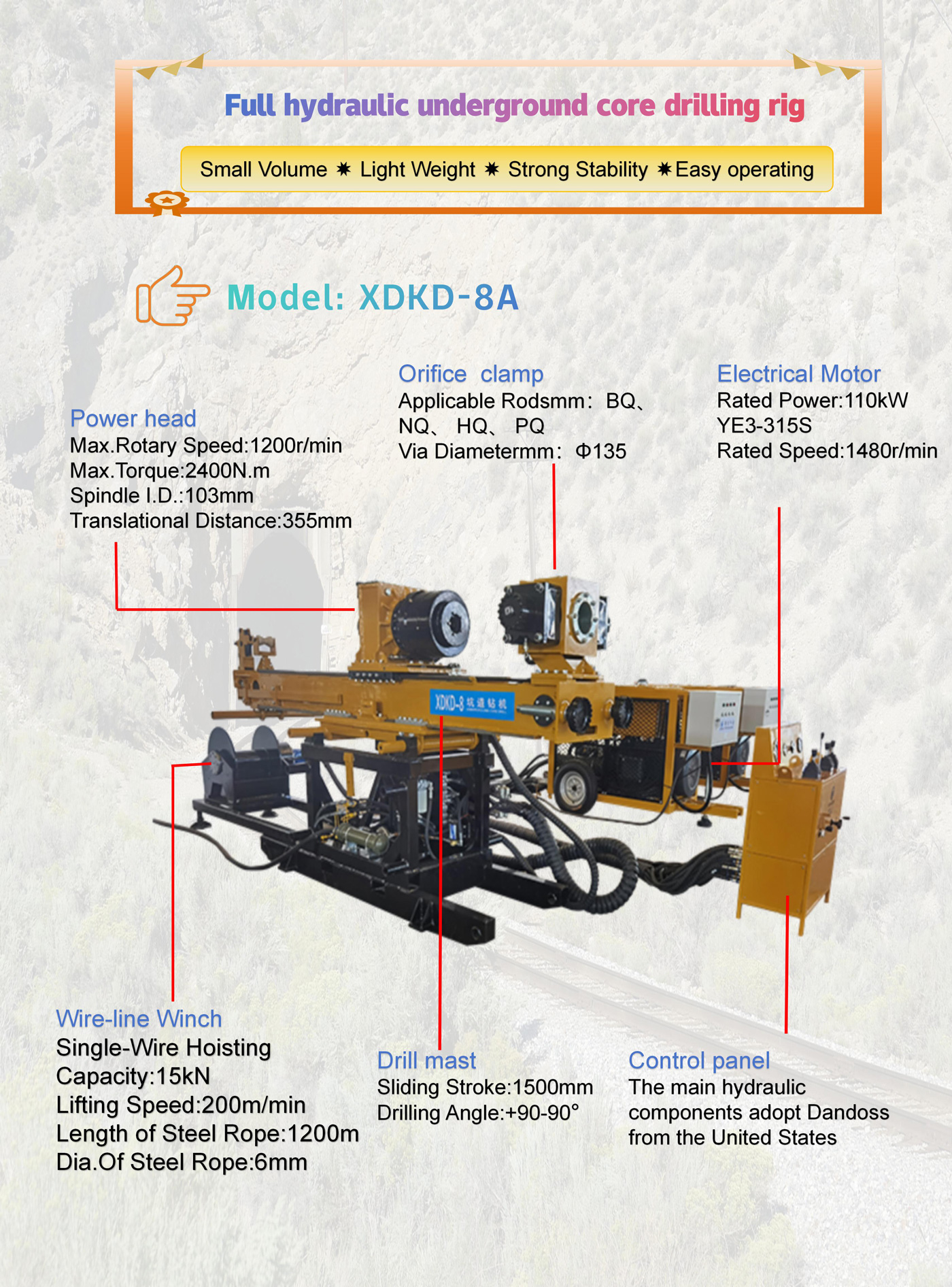

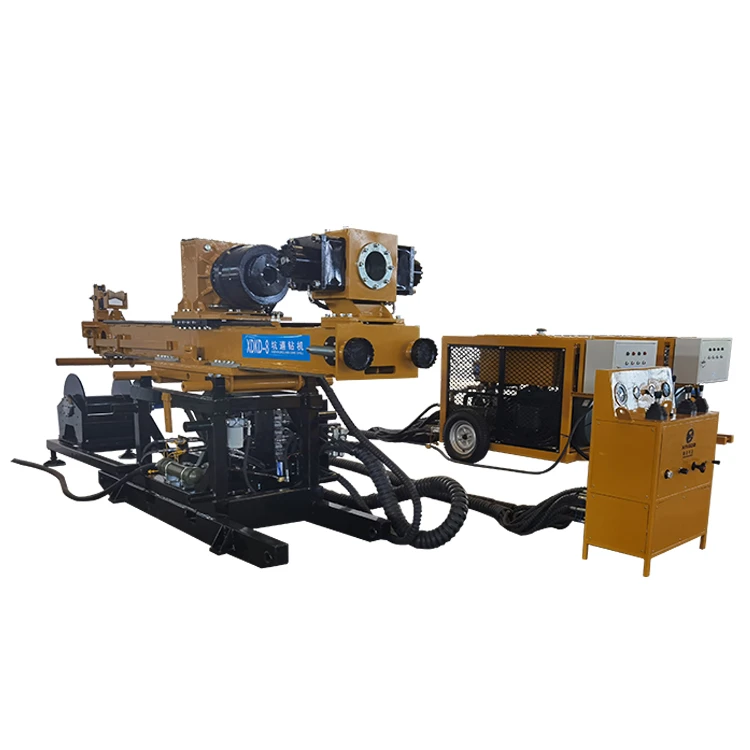

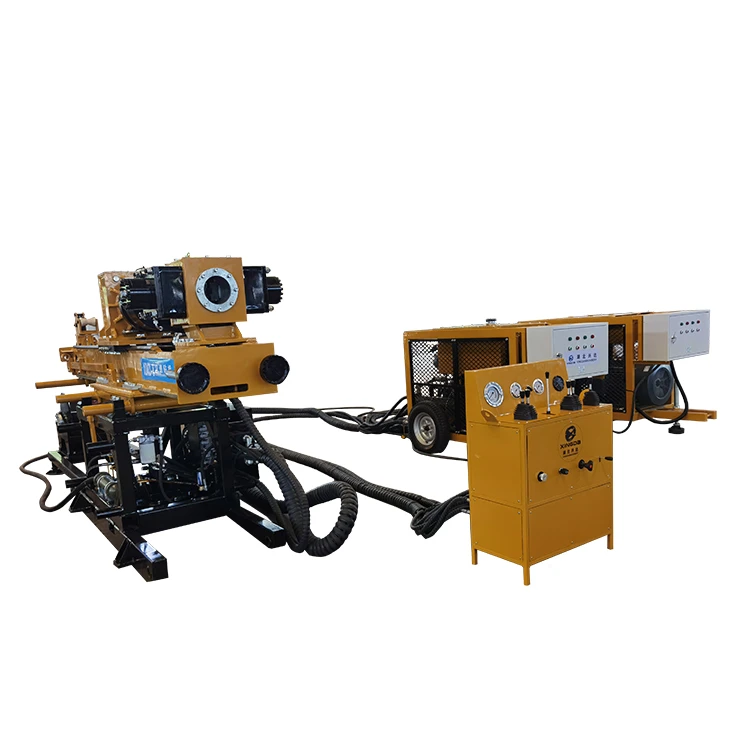

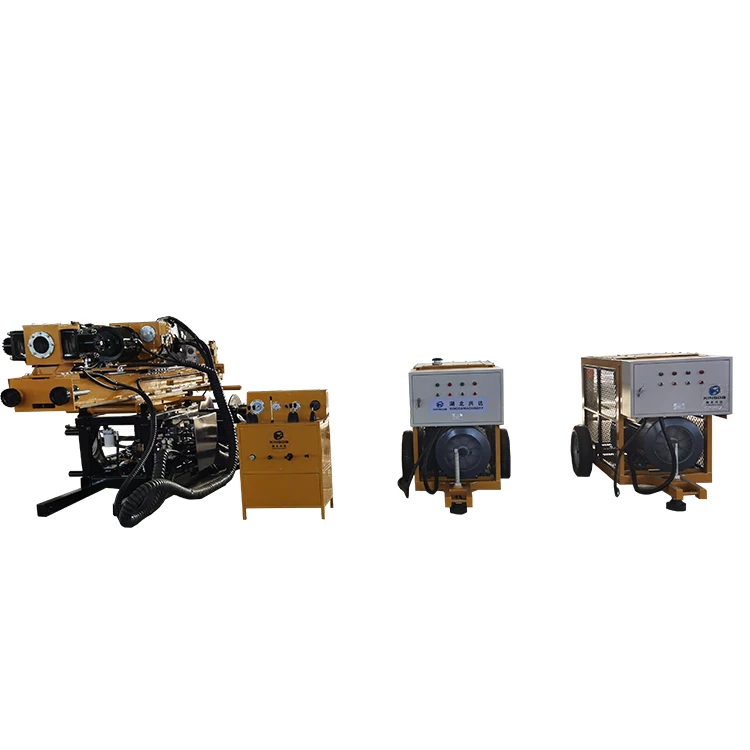

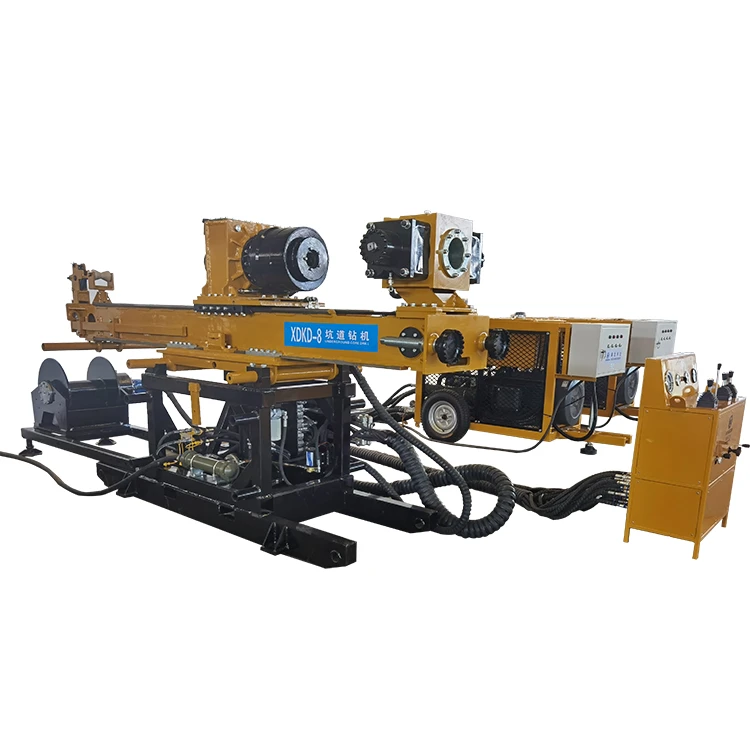

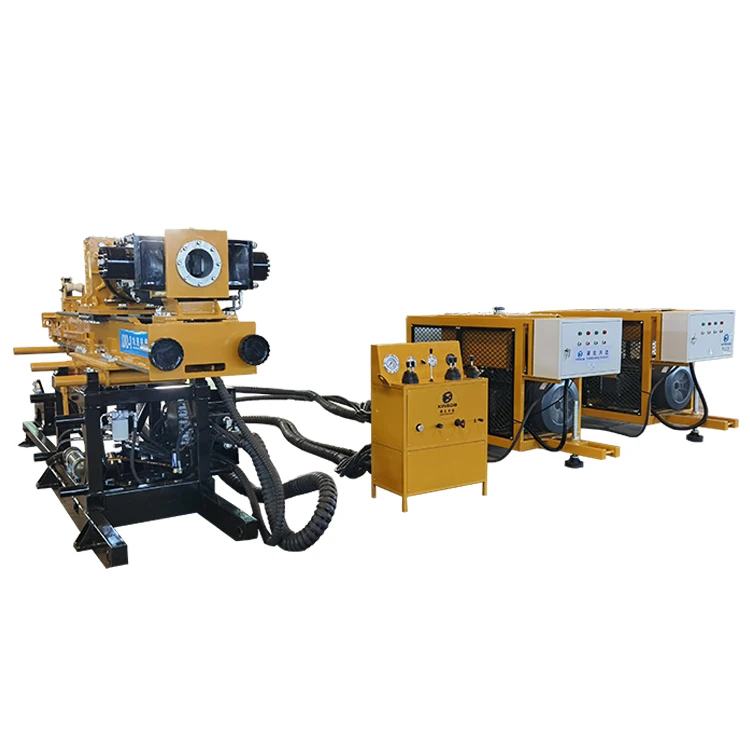

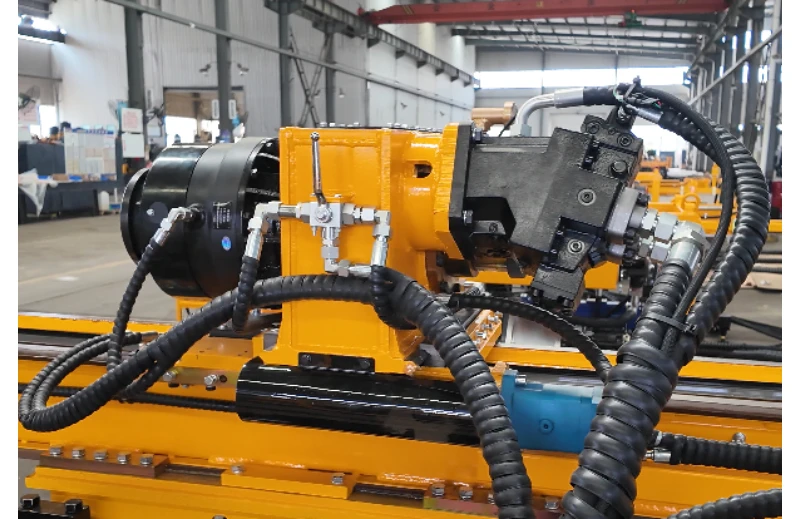

Полностью гидравлическая подземная буровая установка XDKD-8

Главная машина

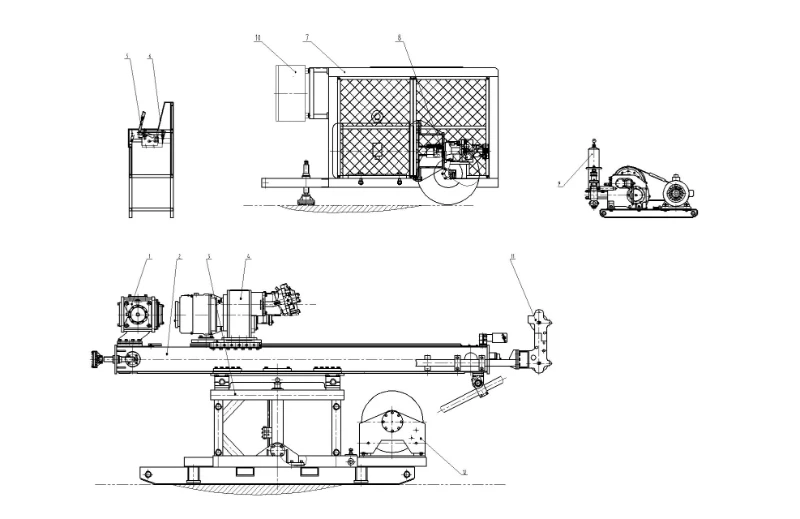

1.Ножной зажим,  2. Мачта в сборе,  3. Рама станка, 4. Бурильная головка, 11. Корончатый блок, 12.Тросовая лебедка

A. Инструкции для основной машины:

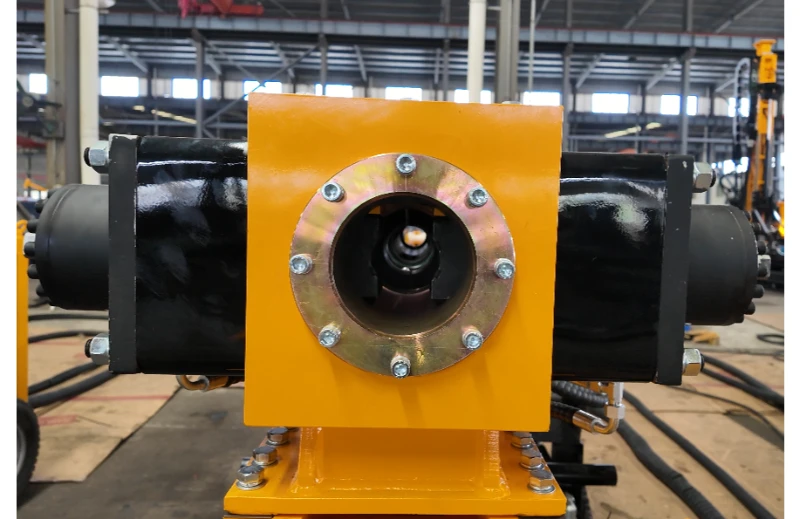

1. Ножной зажим

Он представляет собой зажимной или разжимной гидравлический патрон с двумя цилиндрами, нажимающими на коническую втулку. Он выполняет следующие функции: ① Для совместной работы со сверлильной головкой зажим может удерживать стержень для закрепления и выламывания. ② Имеется централизатор для управления штангой, обеспечивающий ее надежность и гарантирующий хорошее бурение скважины.

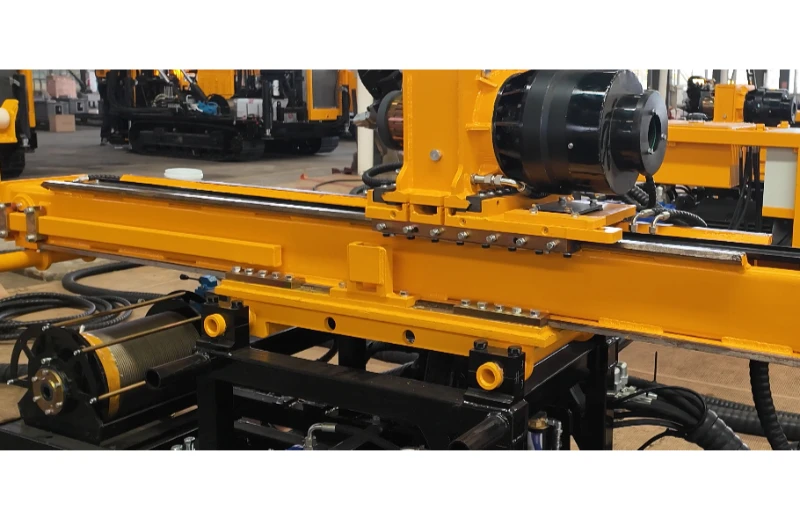

2. Сборка мачты

Это конструкция коробчатой формы. В коробке находится цилиндр, а сбоку - передняя и задняя цепи, переднее и заднее колеса с цепью. Система передачи с умножением скорости состоит из цилиндра, цепей и цепных колес. На мачте имеются плоские направляющие, а в передней части мачты установлен зажим. Направляющие обеспечивают устойчивость движения бурильной головки.

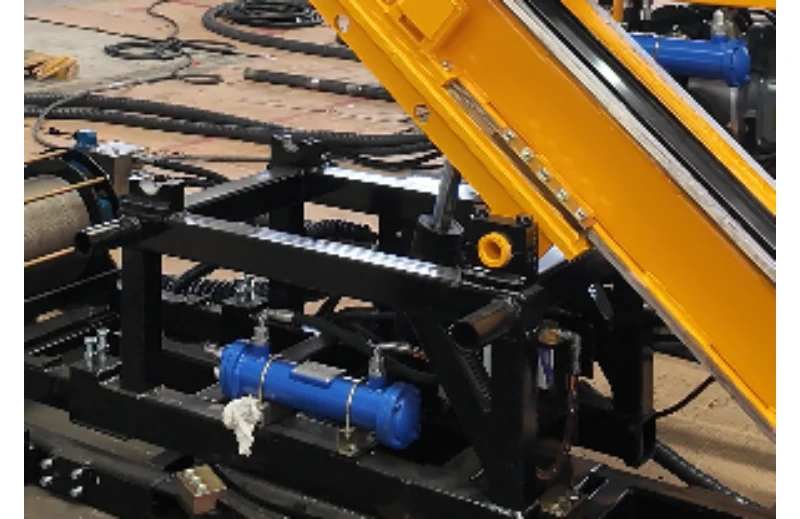

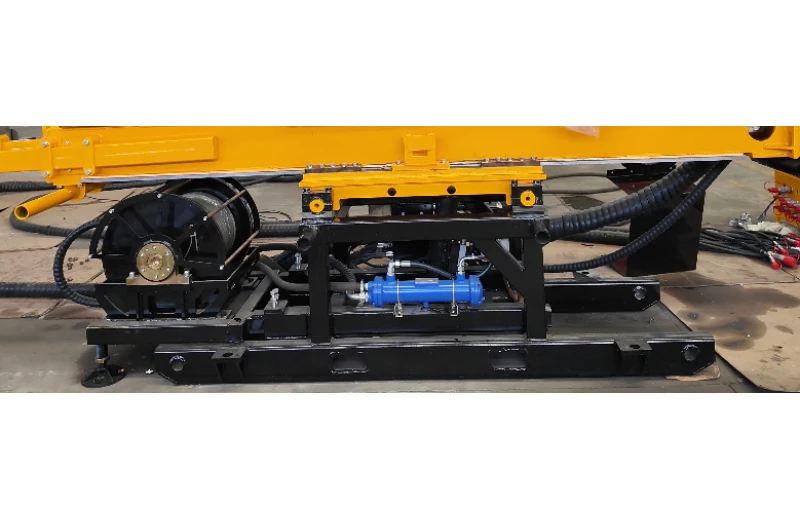

3. Рама машины

Он состоит из одного поворотного рычага и основания. Он выполнен в наиболее устойчивом трехугольном каркасе с возможностью установки двух гидравлических цилиндров. Поворотный рычаг управляется гидравлическими цилиндрами для его перемещения (в вертикальном направлении), а для горизонтального перемещения им управляют вручную, т.е. освобождают четыре прижимные пластины (снимать их не разрешается) и плотно фиксируют или уплотняют после их правильной регулировки.

4. Рама машины

Он состоит из одного поворотного рычага и основания. Он выполнен в наиболее устойчивом трехугольном каркасе с возможностью установки двух гидравлических цилиндров. Поворотный рычаг управляется гидравлическими цилиндрами для его перемещения (в вертикальном направлении), а для горизонтального перемещения им управляют вручную, т.е. освобождают четыре прижимные пластины (снимать их не разрешается) и плотно фиксируют или уплотняют после их правильной регулировки.

11. Корончатый блок

Эта деталь предназначена для устройства направления троса канатной лебедки.

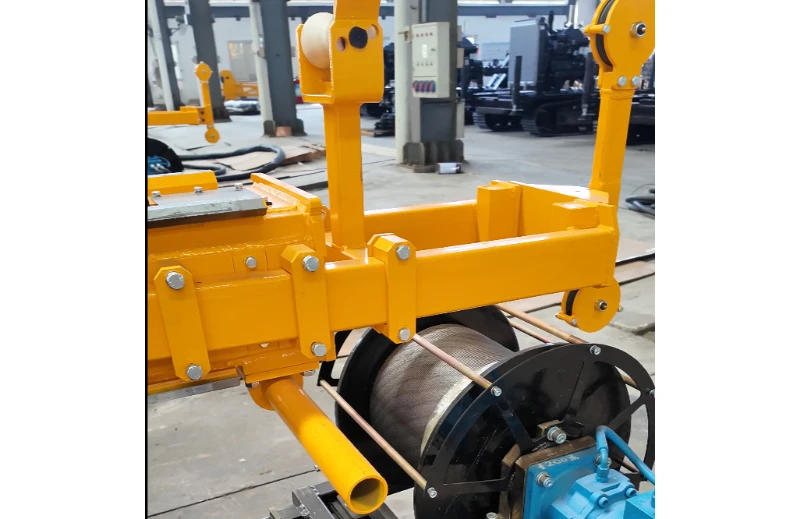

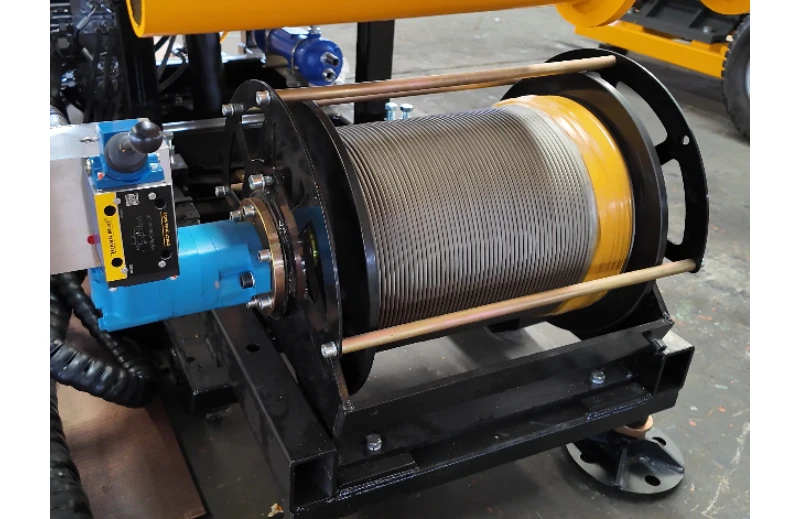

12. Канатная лебедка

Тросовая лебедка предназначена для подъема колонкового ствола в сборе при отборе керна из скважины.

Силовой агрегат

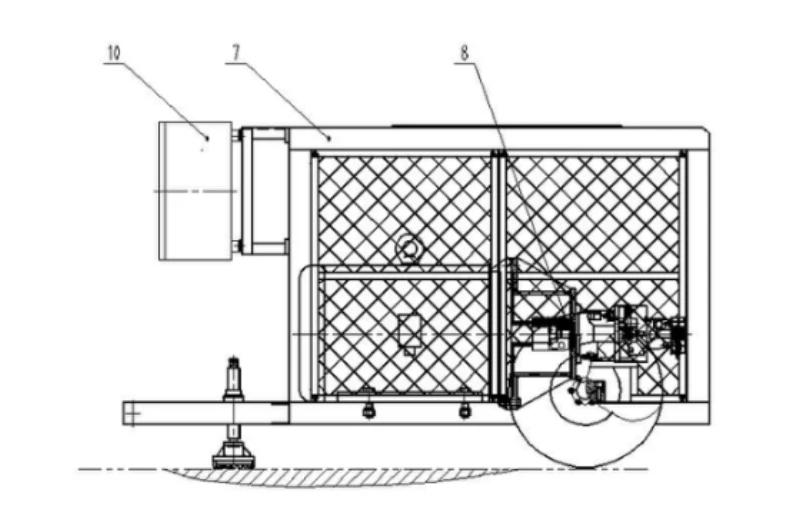

Пожалуйста, ознакомьтесь со следующей схемой блока питания. Блок питания состоит из двух секций: 6. Блок питания в сборе 7. Блок питания в сборе

Пожалуйста, ознакомьтесь с инструкцией к блоку питания, приведенной ниже:

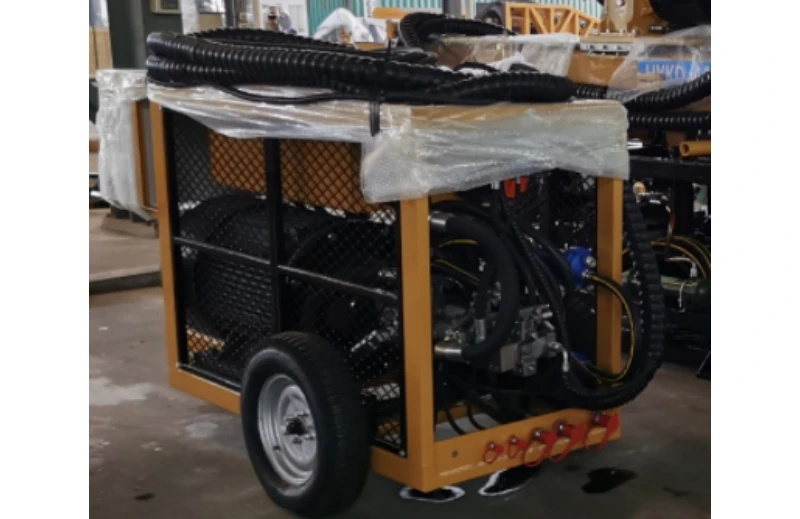

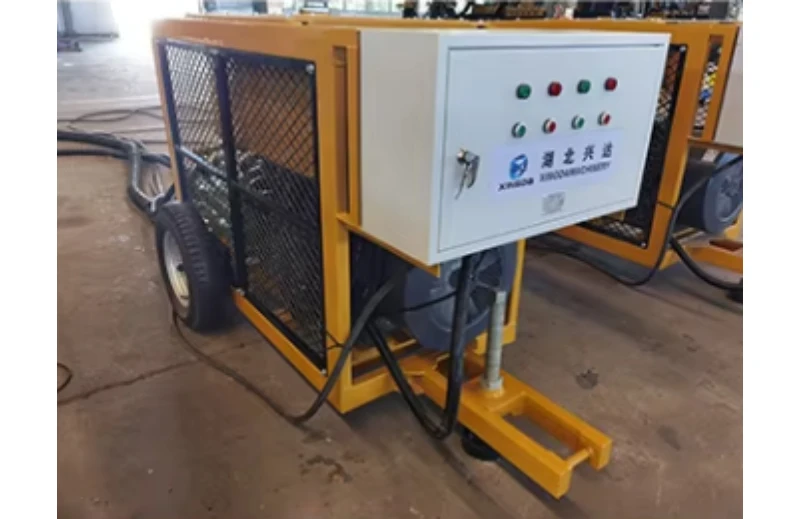

7. Сборка силового агрегата

Он состоит из четырех шин и стойки рамы с рулевым управлением, сбоку установлены масляный бак, распределительная коробка, устройство водяного охлаждения и силовой агрегат.

8. Силовой агрегат

Силовой агрегат состоит из трех гидравлических насосов с прямым подключением, переднего насоса, среднего насоса и заднего насоса. Передний насос подает гидравлическую жидкость к двигателю бурильной головки, а вспомогательное устройство и устройство регулировки скорости двигателя обеспечивают подачу масла под давлением для вращения двигателя и подъема вспомогательной лебедки. Средний насос подает масло под давлением в подающий цилиндр для его быстрой подачи, к ножному зажиму, смесителю, поворотному цилиндру и цилиндру перемещения мачты. Задний насос подает масло под давлением в подающий цилиндр для его работы с подачей.

Другие части

5. Гидравлическая система； 6. Панель управления; 9. Буровой насос; 10. Электрическая система и т.д.

Инструкции для других деталей:

5. Гидравлическая система

Применены известные марки гидравлических компонентов, произведенных в Китае, для создания операционной системы, позволяющей контролировать работу каждого гидравлического компонента. В документации гидравлическая система состоит из гидравлической схемы и расположения трубопроводов.

Применяя усовершенствованную гидравлическую систему пропорционального управления, чувствительную к нагрузке, в конструкции полностью гидравлической подземной буровой установки XDKD-8, с обратной связью с чувствительной к нагрузке системой гидравлической системы, рабочий объем насоса может быть отрегулирован до оптимального состояния.

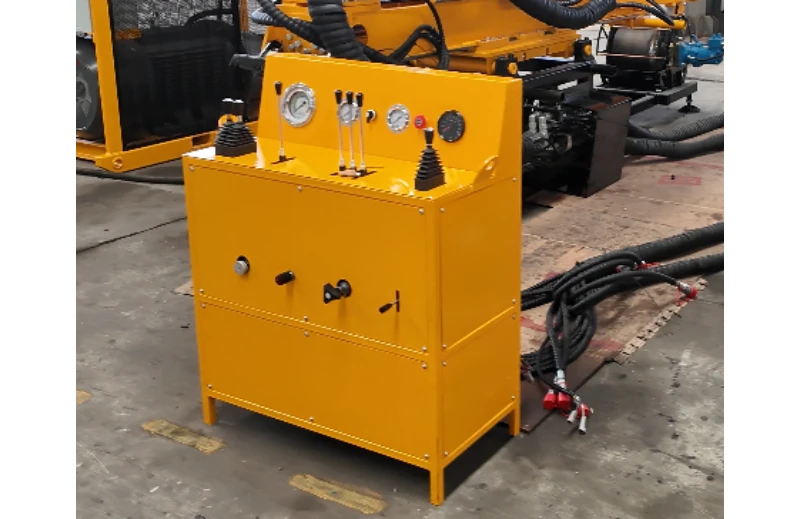

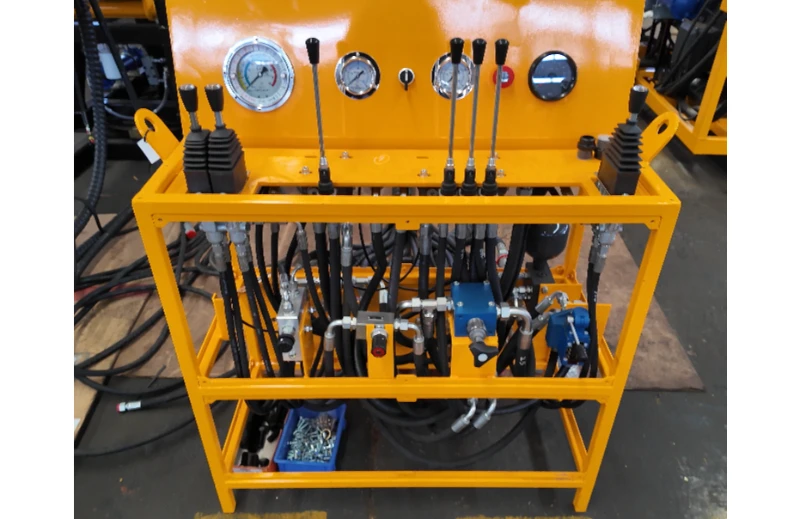

6. Панель управления

Он состоит из датчика положения, индикаторного устройства, гидравлического регулирующего клапана и запорной арматуры. Они используются для мониторинга и управления гидравлической системой.

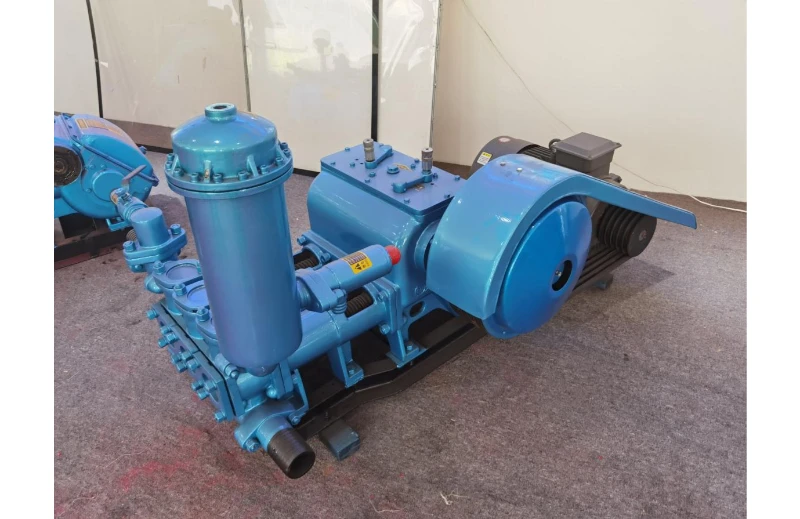

9. Буровой насос

Буровой насос BW-250 приводится в действие гидравлическим двигателем. Буровой насос является основным вспомогательным оборудованием буровой установки.
