Полностью гидравлическая подземная буровая установка XDKD-5A

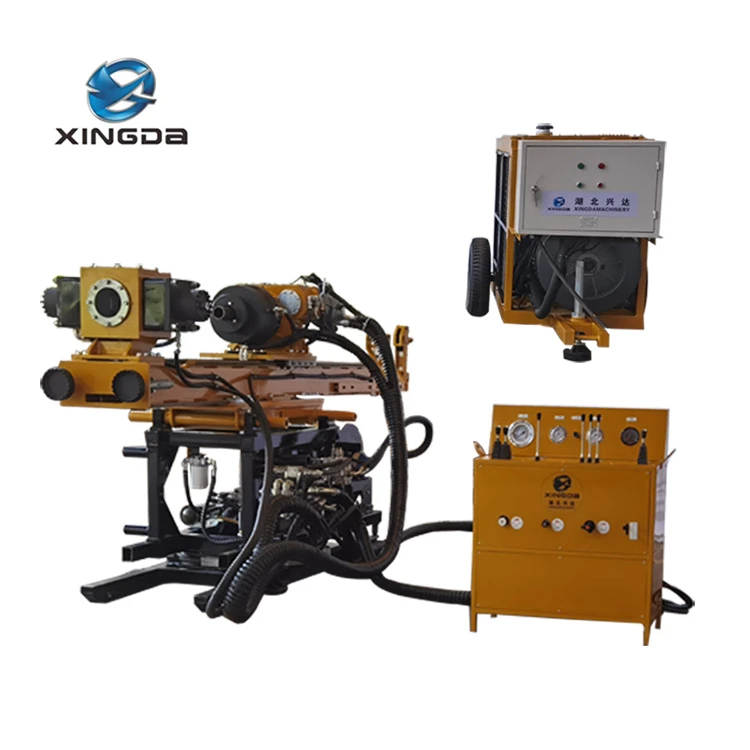

Главная машина

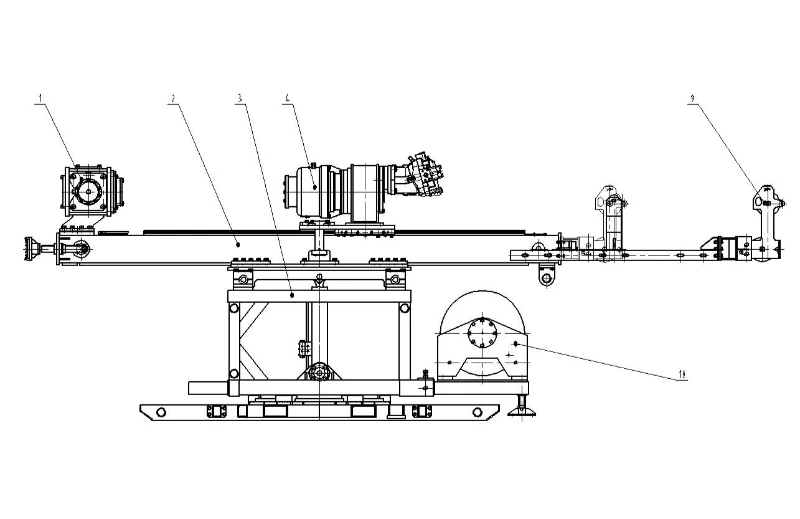

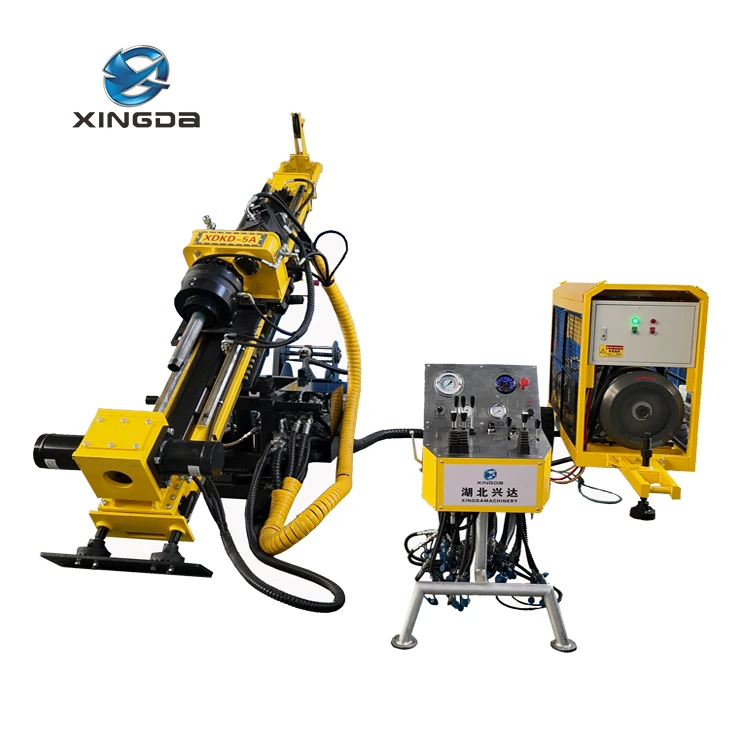

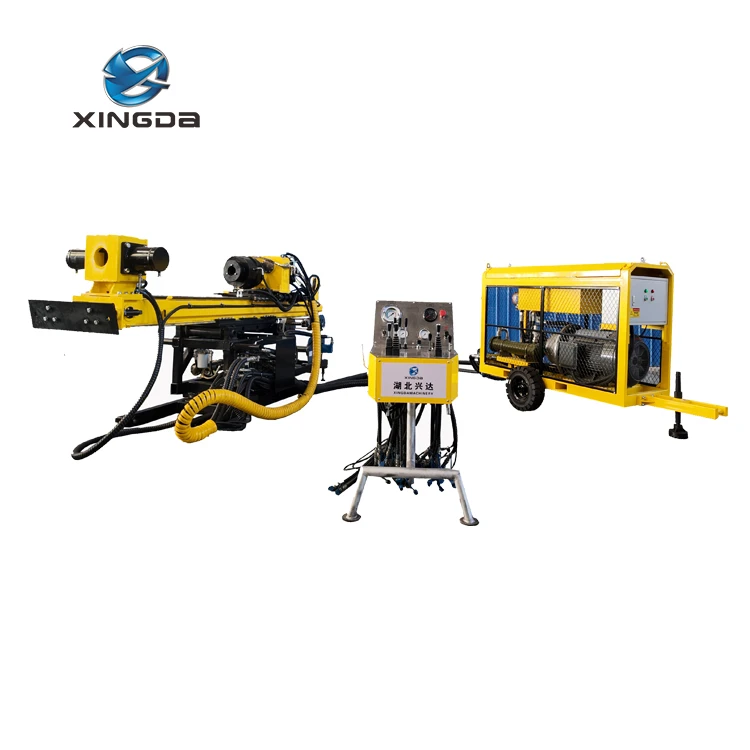

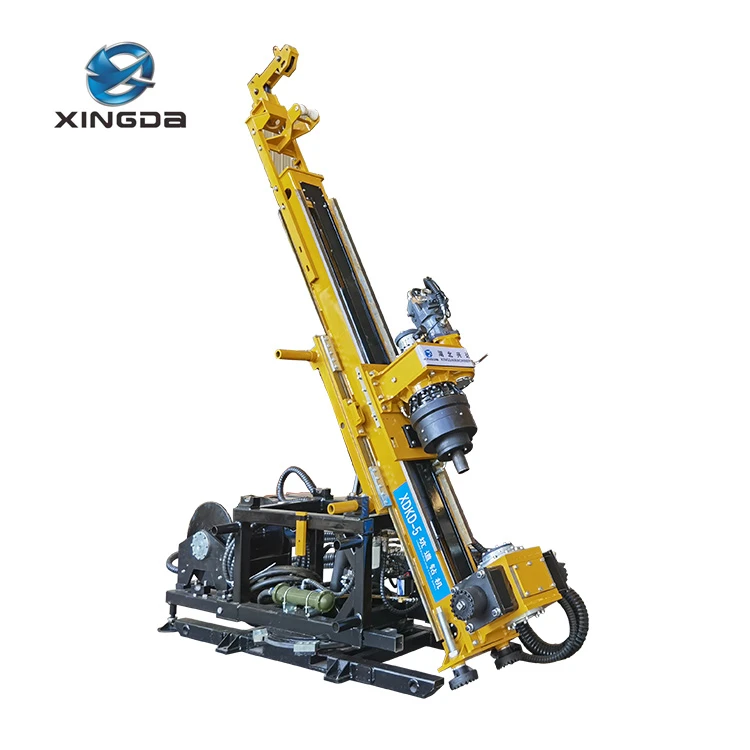

1. Ножной зажим,  2. Мачта в сборе,  3. Рама станка, 4. Сверлильная головка, 5. Опорная планка в сборе

Инструкции для основной машины:

1. Ножной зажим

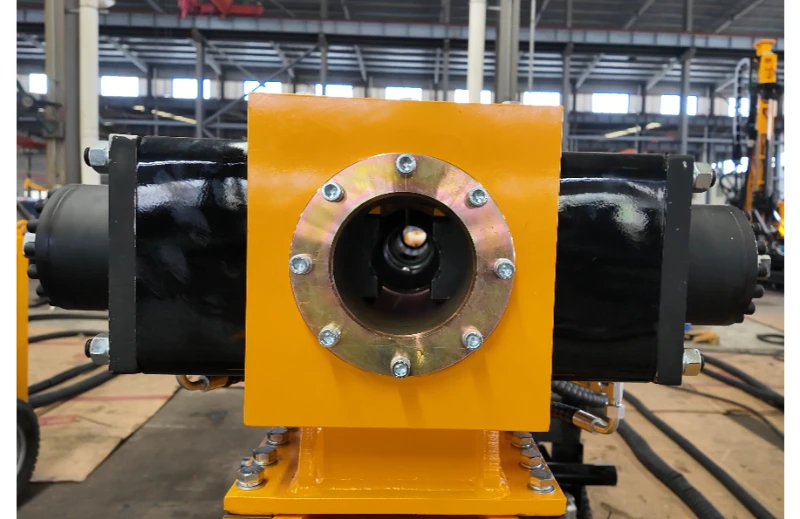

Он представляет собой зажимной или разжимной гидравлический патрон с двумя цилиндрами, нажимающими на коническую втулку. Он выполняет следующие функции: ① Для совместной работы со сверлильной головкой зажим может удерживать стержень для закрепления и выламывания. ② Имеется централизатор для управления штангой, обеспечивающий ее надежность и гарантирующий хорошее бурение скважины.

2. Сборка мачты

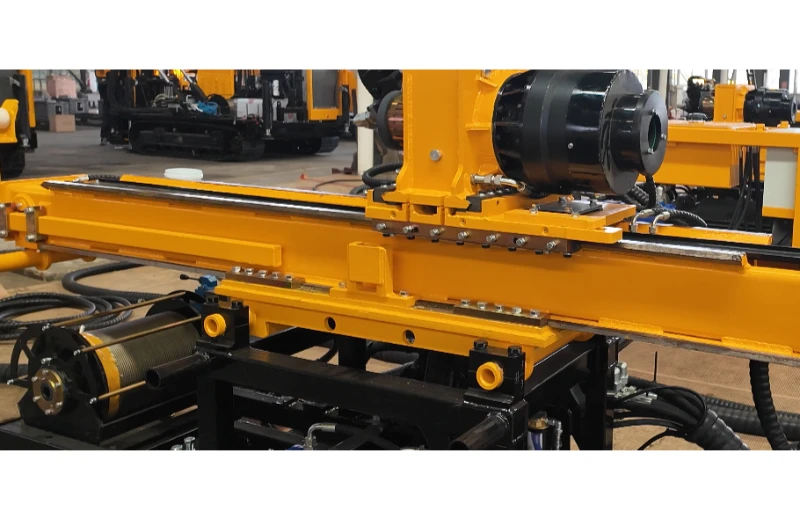

Это конструкция коробчатой формы. В коробке находится цилиндр, а сбоку - передняя и задняя цепи, переднее и заднее колеса с цепью. Система передачи с умножением скорости состоит из цилиндра, цепей и цепных колес. На мачте имеются плоские направляющие, а в передней части мачты установлен зажим. Направляющие обеспечивают устойчивость движения бурильной головки.

3. Рама машины

Он состоит из одного поворотного рычага и основания. Он выполнен в наиболее устойчивом трехугольном каркасе с возможностью установки двух гидравлических цилиндров. Поворотный рычаг управляется гидравлическими цилиндрами для его перемещения (в вертикальном направлении), а для горизонтального перемещения им управляют вручную, т.е. освобождают четыре прижимные пластины (снимать их не разрешается) и плотно фиксируют или уплотняют после их правильной регулировки.

4. Сверлильная головка

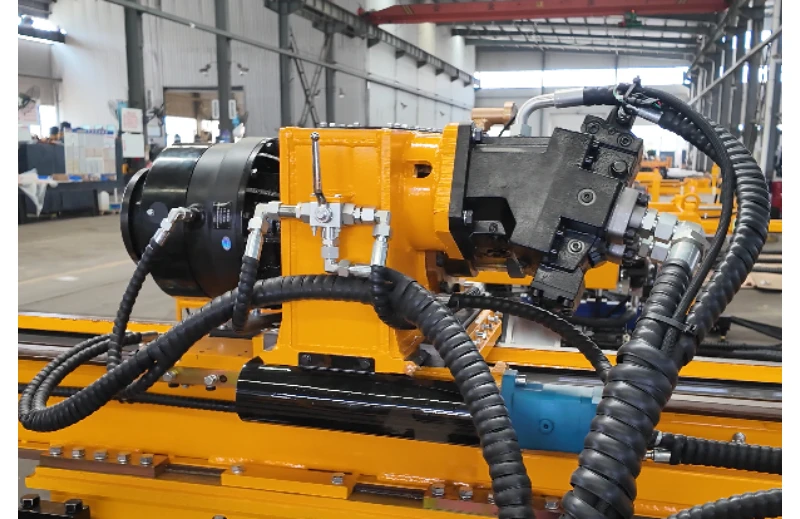

Он приводится в движение гидравлическими двигателями, а скорость его вращения регулируется гидравлически с помощью механической конструкции с верхним приводом в две смены. Он выполняет функцию регулировки частоты вращения двигателя, работает в паре с ножным зажимом для изготовления бурильной штанги, а также для ее разламывания или затяжки. Устройство регулировки скорости, установленное в основании бурильной головки, обеспечивает легкую регулировку скорости. Выдвижение или втягивание поршневой планки цилиндра в мачте осуществляется цепью для ее перемещения вперед или назад относительно бурильной головки.

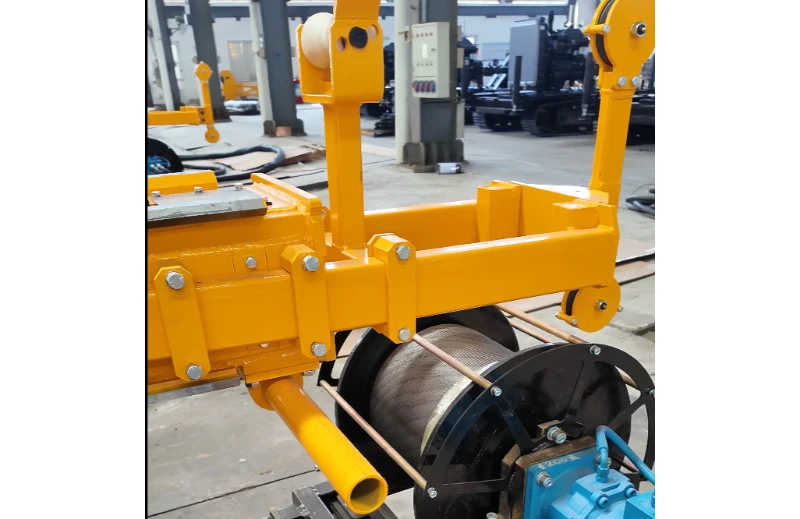

9. Корончатый блок

Эта деталь предназначена для устройства направления троса канатной лебедки.

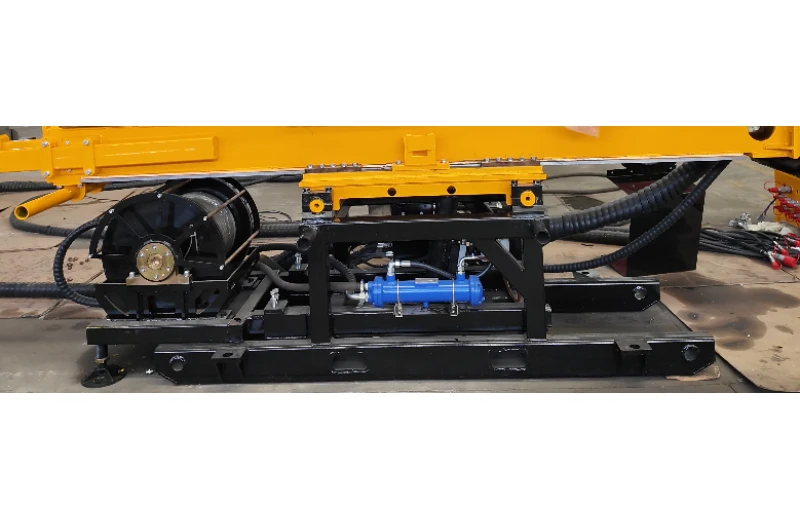

11. Канатная лебедка

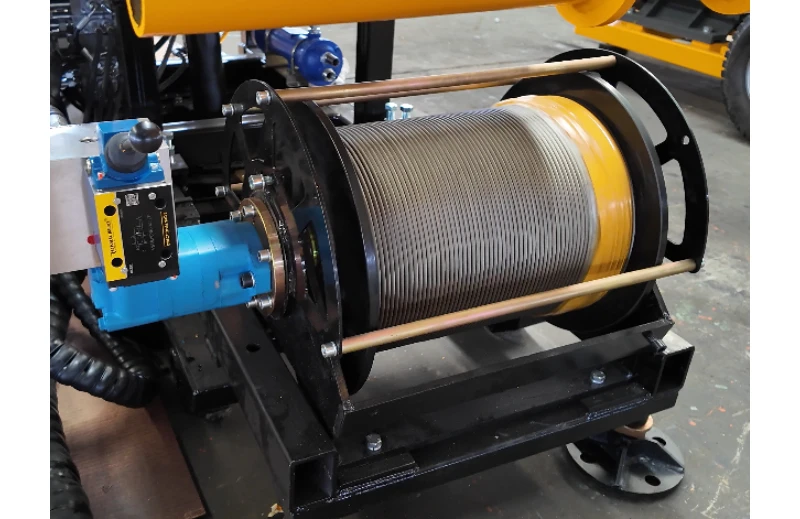

Тросовая лебедка предназначена для подъема колонкового ствола в сборе при отборе керна из скважины.

Силовой агрегат

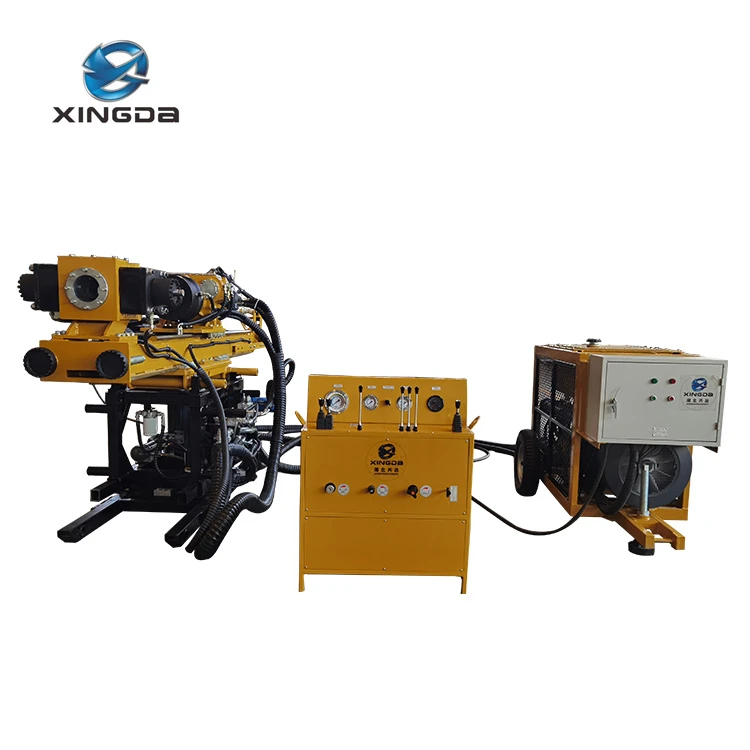

Пожалуйста, ознакомьтесь со следующей схемой блока питания. Блок питания состоит из двух секций: 6. Блок питания в сборе 7. Блок питания в сборе

Пожалуйста, ознакомьтесь с инструкцией к блоку питания, приведенной ниже:

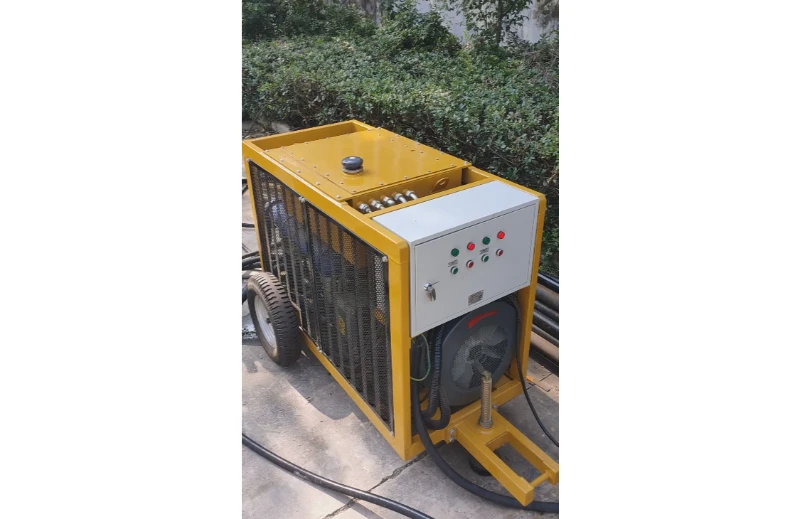

6. Сборка силового агрегата

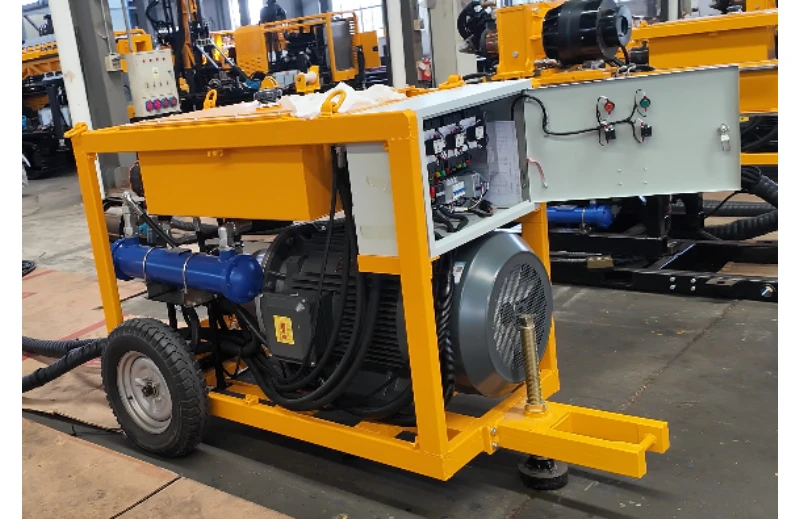

Он состоит из четырех шин и стойки рамы с рулевым управлением, сбоку установлены масляный бак, распределительная коробка, устройство водяного охлаждения и силовой агрегат.

7. Силовой агрегат

Силовой агрегат состоит из трех гидравлических насосов с прямым подключением, переднего насоса, среднего насоса и заднего насоса. Передний насос подает гидравлическую жидкость к двигателю бурильной головки, а вспомогательное устройство и устройство регулировки скорости двигателя обеспечивают подачу масла под давлением для вращения двигателя и подъема вспомогательной лебедки. Средний насос подает масло под давлением в подающий цилиндр для его быстрой подачи, к ножному зажиму, смесителю, поворотному цилиндру и цилиндру перемещения мачты. Задний насос подает масло под давлением в подающий цилиндр для его работы с подачей.

Другие части

5. Гидравлическая система; 6. Панель управления; 10. Буровой насос; 11. Электрическая система и т.д.

Инструкции для других деталей:

5. Гидравлическая система

Применены известные марки гидравлических компонентов, произведенных в Китае, для создания операционной системы, позволяющей контролировать работу каждого гидравлического компонента. В документации гидравлическая система состоит из гидравлической схемы и расположения трубопроводов.

В конструкции HYKD-5A используется усовершенствованная гидравлическая система пропорционального управления, чувствительная к нагрузке Полностью гидравлическая подземная буровая установка с обратной связью с чувствительной к нагрузке системой гидравлической системы, благодаря чему рабочий объем насоса может быть отрегулирован до оптимального состояния.

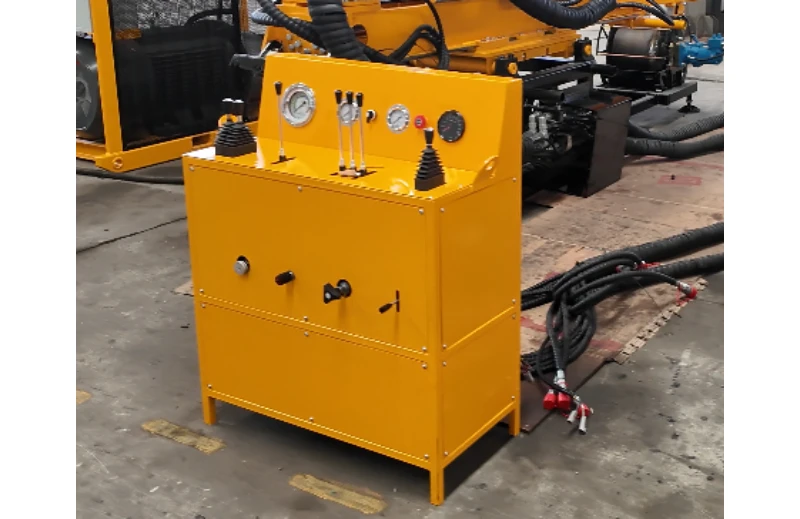

6. Панель управления

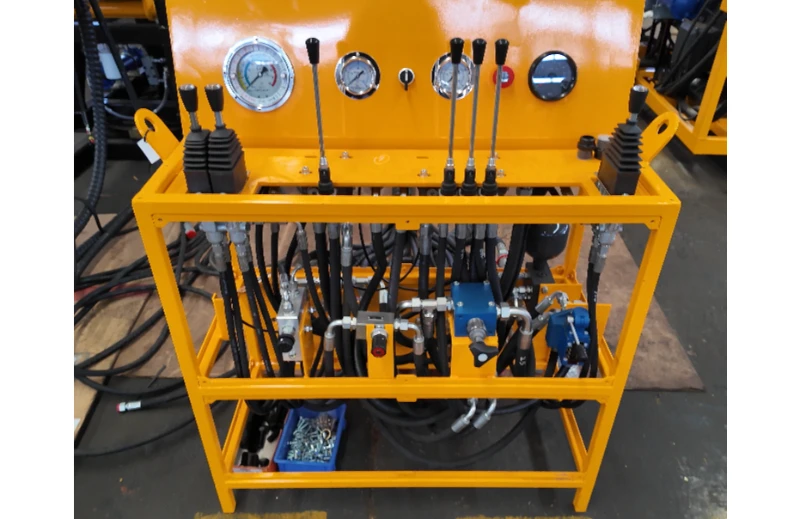

Он состоит из датчика положения, индикаторного устройства, гидравлического регулирующего клапана и запорной арматуры. Они используются для мониторинга и управления гидравлической системой.

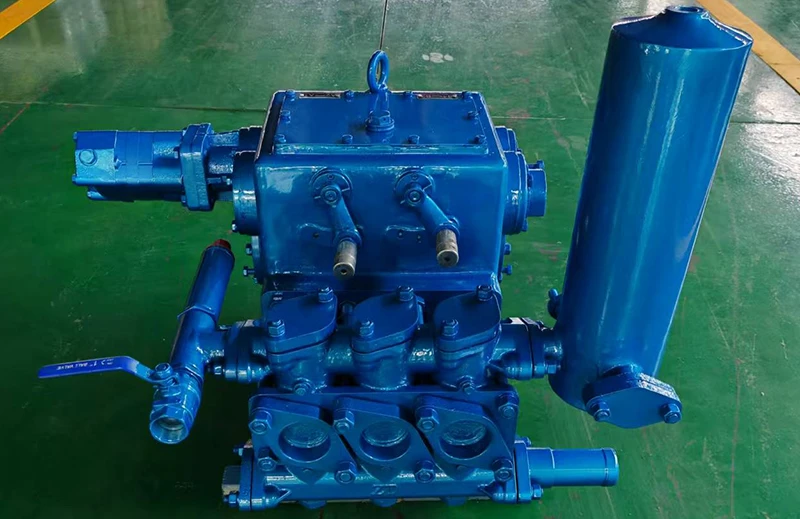

10. Буровой насос

Буровой насос BW-160 приводится в действие гидравлическим двигателем.Буровой насос является основным вспомогательным оборудованием буровой установки.
