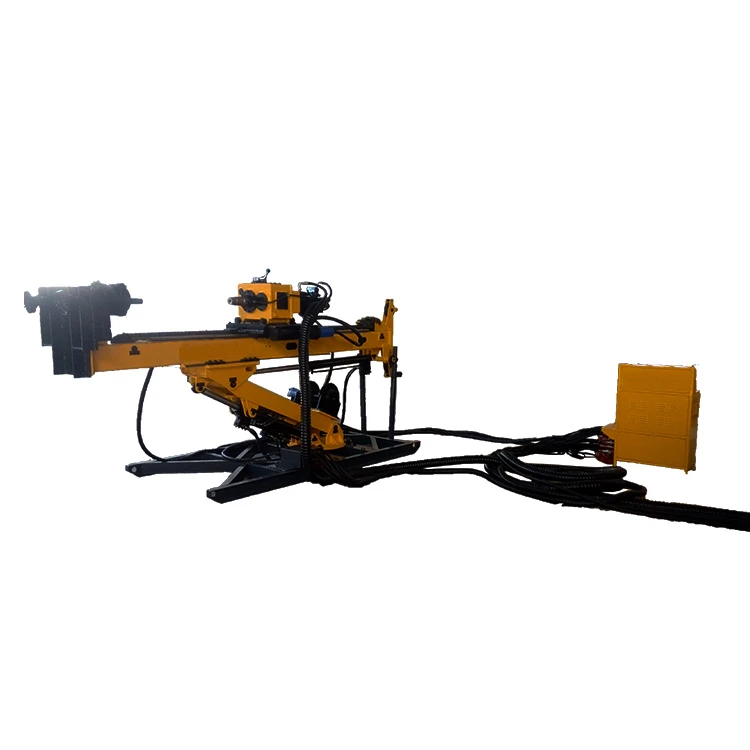

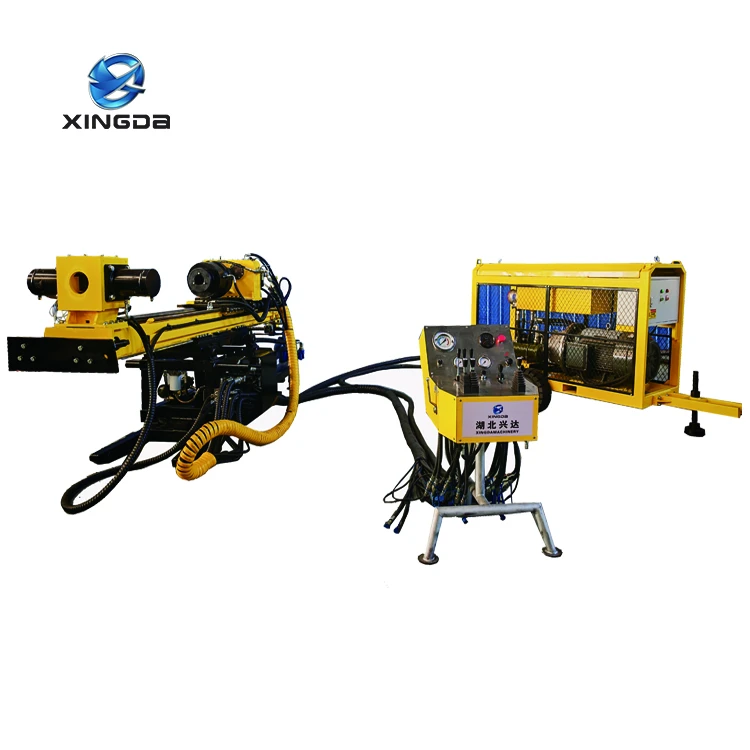

Полностью гидравлическая подземная буровая установка XDKD-4A в основном применяется для разведки и бурения скважин в шахтных туннелях с узким пространством благодаря своим небольшим размерам, легкому весу и гибкости в эксплуатации. Она может широко использоваться для других проектов, таких как строительство железнодорожных составов, гидротехнических сооружений и туннелей и т.д.
| Диапазон скоростей | 0~1200 оборотов в минуту |
| Ход сверлильной головки | 1800 мм |
| Давление в системе | 28 МПа |
Основные характеристики полностью гидравлической подземной буровой установки XDKD-4
Небольшой размер, легкий вес и простота в эксплуатации.
Электрический двигатель приводит в действие двигатель и резервуар напрямую, цепь является передаточным механизмом.
Все действия буровой установки, такие как вращение шпинделя, подача цилиндра, зажим и отпускание штанги, а также качание мачты, осуществляются с помощью гидравлической трансмиссии. Все действия выполняются плавно и с низким уровнем шума.
Простота в эксплуатации позволяет разбирать установку на небольшие и легкие части для удобства транспортировки и монтажа.
Основные технические параметры
1. Основные параметры машины
| Предмет | Спецификация |
| Диапазон скоростей | 0~1200 оборотов в минуту |
| Ход сверлильной головки | 1800 мм |
| Давление в системе | 28 МПа |
| Номинальный крутящий момент | 1000 Н·м (при 28 МПа) |
| Размеры бурильной штанги | φ55.6×1500 мм; φ69.9×1500 мм; φ88.9×1500 мм; φ114.3×1500 мм |
| Глубина сверления (вертикально вниз) | длина штанги φ55.6: 600 м, длина штанги φ69.9: 480 м, длина штанги φ88.9: 350 м, длина штанги φ114.3: 150 м |
| Максимальная грузоподъемность бурильной головки | 90 КН |
| Макс. Подающая способность сверлильной головки | 90 КН |
| Угол сверления | 0~180° |
Габаритные размеры
| Предмет | Размеры (Д×Ш×В) | Замечания |
| Главная машина | 4220 мм × 1075 мм × 1740 мм | Транспортные размеры |
| Силовой агрегат | 2125 мм × 1140 мм × 1290 мм | - |
| панель управления | 960 мм × 550 мм × 1050 мм | Исключая ручку-набалдашник |
Вес
| Компонент | Вес |
| Главная машина | 2220 кг |
| Силовой агрегат | 1200 кг |
| Шкаф управления | 130 кг |
Основные параметры мощности
1. Параметры электродвигателя
| Предмет | Спецификация |
| Модель двигателя | Y280S-4-35B |
| Напряжение | 380 В |
| Текущий | 84.2 А |
| Сила | 55 КВТ |
| Скорость вращения | 1480 об/мин |
| Взрывозащищенный тип | YB280S-4-35B (dⅡct4) |
2. Параметры гидравлического насоса
| Модель насоса | Скорость вращения | Давление | скорость потока |
| ER R100B | 1500 об/мин | 28 МПа | 100 мл/р |
| A10VO18DFR1 | 1500 об/мин | 25 МПа | 18 мл/р |
| А10ВО10ДФР1 | 1500 об/мин | 25 МПа | 10 мл/р |
|
Предмет |
Единица измерения |
XDKD-4 |
||
|
Вертикально вниз |
Вертикально вверх |
|||
|
Мощность бурения |
БК |
m |
600 |
600 |
|
NQ (контрольная точка) |
480 |
480 |
||
|
штаб |
350 |
350 |
||
|
Электрический двигатель |
Модель |
/ |
YE3-250М |
|
|
Номинальная мощность |
квт |
55 |
||
|
Номинальная скорость |
об/мин |
1480 |
||
|
Сверлильная головка |
Максимальная скорость вращения |
об/мин |
1000 |
|
|
Макс.Крутящий момент |
Н.м |
1200 |
||
|
Диапазон скоростей |
об/мин |
558-1200 |
||
|
Соответствующий крутящий момент |
Н.м |
1000-355 |
||
|
Идентификационный номер шпинделя. |
мм |
95 |
||
|
Поступательное расстояние |
мм |
310 |
||
|
Механизм подачи |
Ход подачи |
мм |
1800 |
|
|
Максимальная грузоподъемность |
кН |
90 |
||
|
Максимальная мощность подачи |
кН |
90 |
||
|
Мачта |
Угол сверления |
° |
-90~+90 |
|
|
Скользящий ход |
мм |
1500 |
||
|
Тросовая лебедка |
Грузоподъемность однопроволочного подъемника |
кН |
10 (первый слой) |
|
|
Скорость подъема |
м/мин |
150 (первый слой) |
||
|
Длина стального троса |
m |
600 |
||
|
Диаметр стального троса |
мм |
6 |
||
|
Зажим для отверстия |
Применимые стержни |
/ |
BQ, NQ, HQ, PQ |
|
|
По диаметру |
мм |
Φ135 |
||
|
Габаритные размеры (Д*Ш*В) |
Главная машина |
мм |
3800*1060*1575 |
|
|
Силовой агрегат |
мм |
2090*1140*1290 |
||
|
Операционный шкаф |
мм |
860*400*1080 |
||
|
Вес |
Главная машина |
кг |
2220 |
|
|
Силовой агрегат |
кг |
1100 |
||
|
Операционный шкаф |
кг |
130 |
||
Достижения в области технологического дизайна, мы не можем изменить действующее уведомление о продукте для вас, пожалуйста, простите меня!
Компоненты

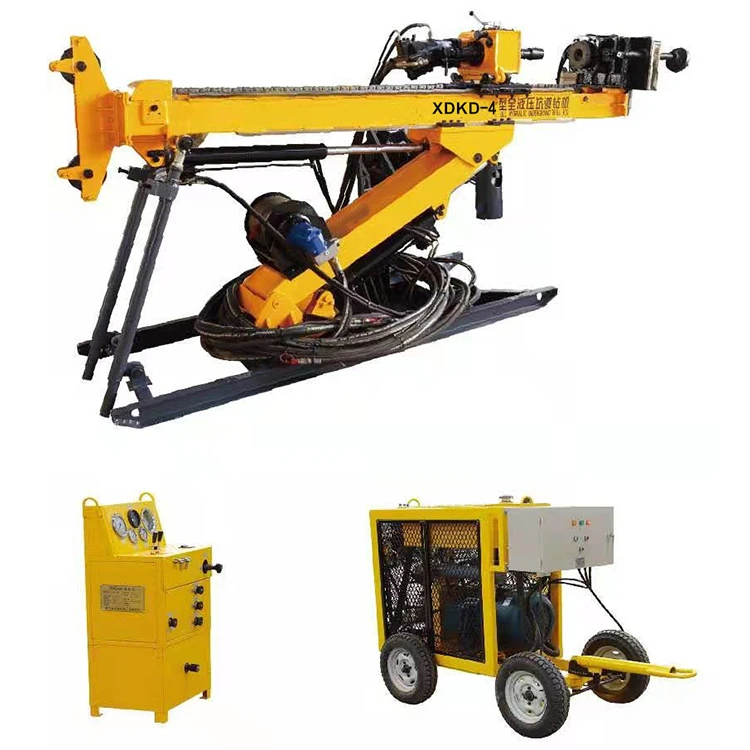

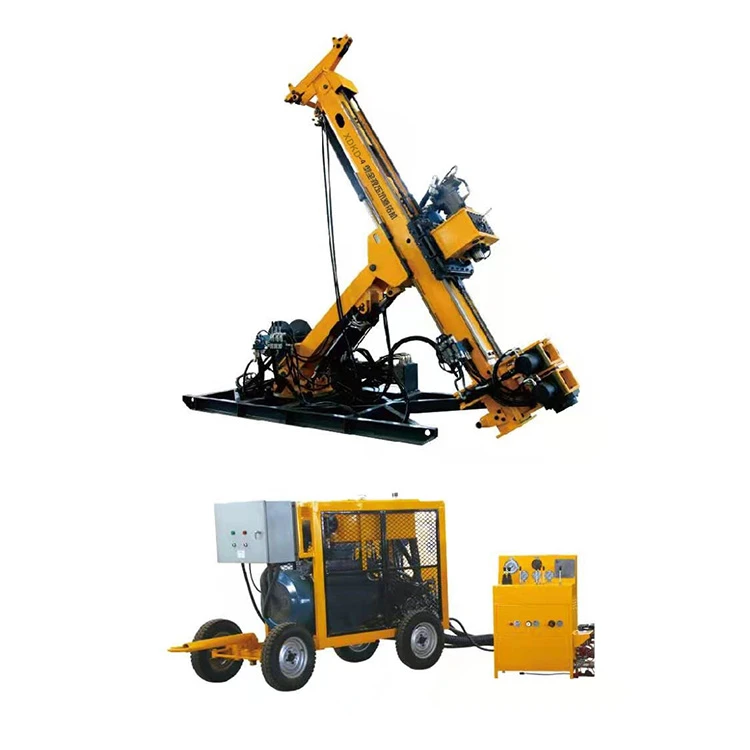

Полностью гидравлическая подземная буровая установка XDKD-4A состоит из четырех секций: основной машины, силового агрегата, панели управления и бурового насоса. Основная машина состоит из ножного зажима, мачты, бурильной головки и рамы. Каждый регулирующий клапан обеспечивает подачу энергии через гидравлическую систему на все секции. Пожалуйста, ознакомьтесь с общей схемой полностью гидравлической подземной буровой установки XDKD-4A.
Установка состоит из 14 секций. Пожалуйста, ознакомьтесь с ее компонентами и функциями, как показано ниже:
01

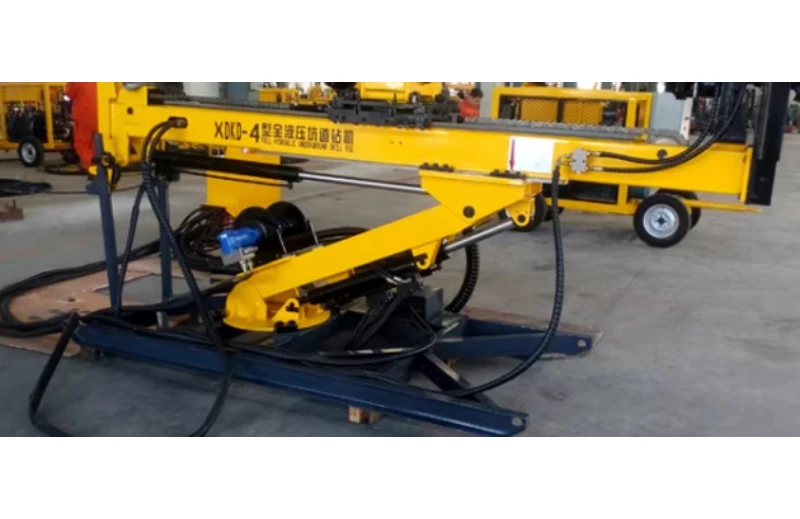

Главная машина

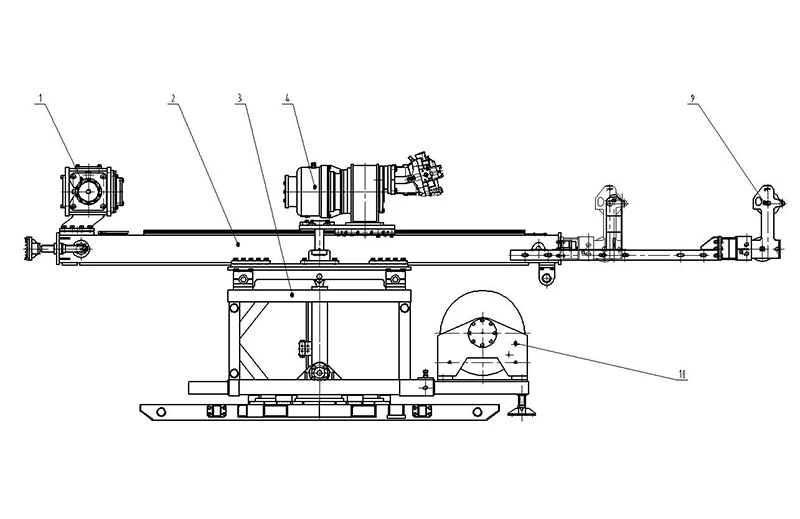

Пожалуйста, ознакомьтесь с приведенной ниже схемой основной части станка. Она состоит из 5 секций: 1. Узел зажима для ног, 2. Узел мачты, 3. Рама станка, 4. Сверлильная головка, 9.Опорная планка в сборе.
Инструкции для основной машины:

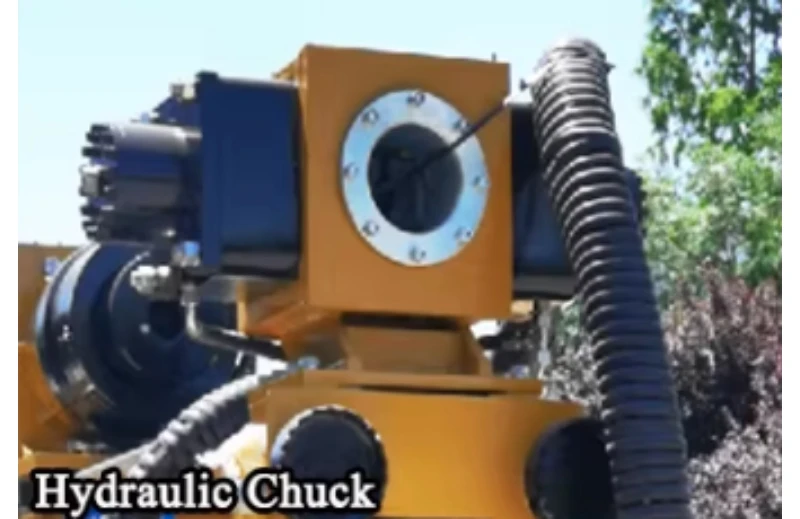

1. Ножной зажим
Он представляет собой зажимной или разжимной гидравлический патрон с двумя цилиндрами, нажимающими на конусообразную втулку. Он выполняет следующие функции: ① Для совместной работы со сверлильной головкой зажим может удерживать стержень для изготовления и ломки. ② Имеется централизатор для управления штангой, обеспечивающий ее надежность и гарантирующий бурение скважины.

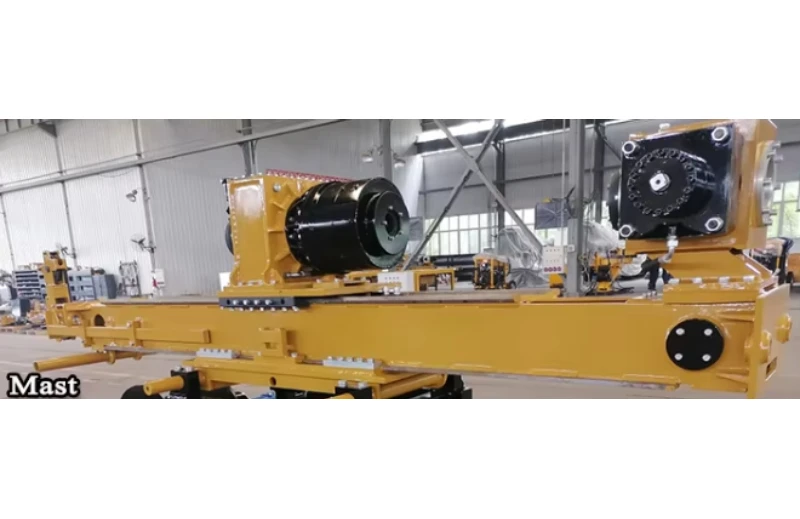

2. Сборка мачты
Мачта представляет собой прямоугольную коробчатую конструкцию, внутри которой находится масляный цилиндр. Она имеет цепное колесо и цепь с передней и задней стороны. На передней стороне мачты установлен зажим. Цепь представляет собой систему передаточного механизма умножения, состоящую из цилиндра, цепей и цепных колес. На мачте имеются плоские направляющие, а в передней части мачты установлен зажим. Направляющие обеспечивают устойчивость движения бурильной головки.
3. Рама машины
Он состоит из одного поворотного рычага и основания. Он выполнен в наиболее устойчивом трехугольном каркасе с возможностью установки двух гидравлических цилиндров. Поворотный рычаг управляется гидравлическими цилиндрами для его перемещения (в вертикальном направлении), а для горизонтального перемещения им управляют вручную, т.е. освобождают четыре прижимные пластины (снимать их не разрешается) и плотно фиксируют или уплотняют после их правильной регулировки.

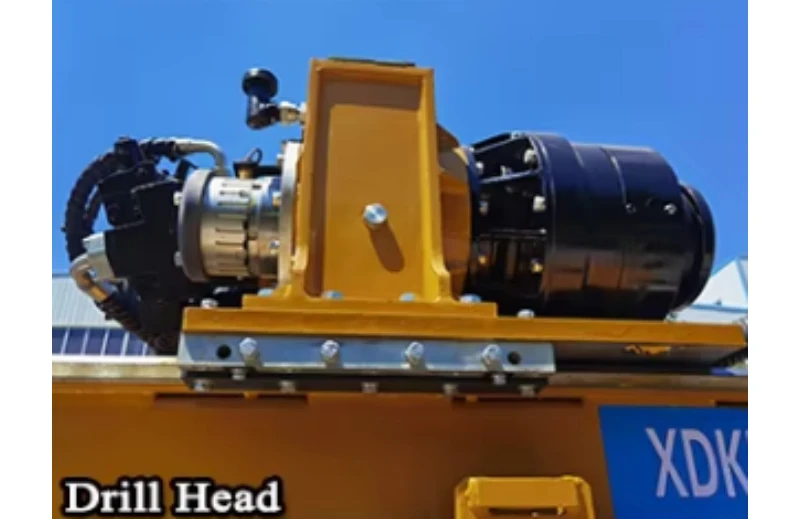

4. Сверлильная головка
Он приводится в движение гидравлическими двигателями, а скорость его вращения регулируется гидравлически с помощью механической конструкции с верхним приводом в две смены. Он выполняет функцию регулировки частоты вращения двигателя, работает в паре с ножным зажимом для изготовления бурильной штанги, а также для ее размыкания или затяжки. Устройство регулировки скорости, установленное в основании бурильной головки, обеспечивает легкую регулировку скорости. Выдвижение или втягивание поршневой планки цилиндра в мачте осуществляется цепью для ее перемещения вперед или назад относительно бурильной головки.
02
Электростанция

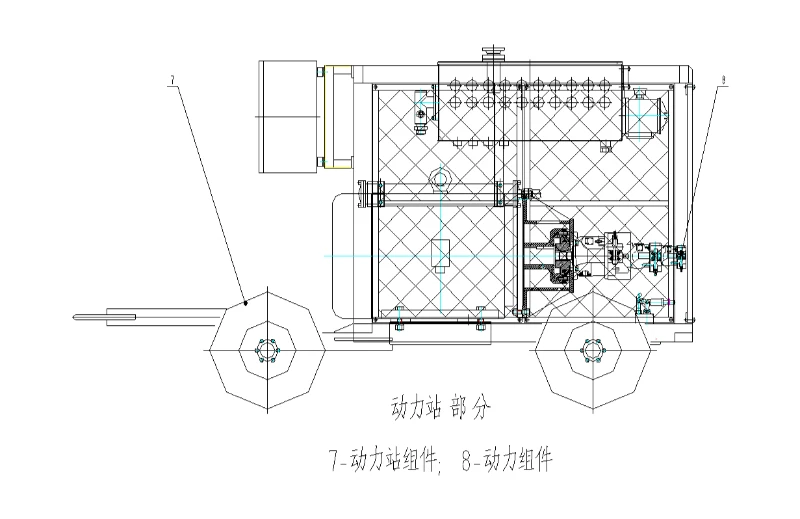

Пожалуйста, ознакомьтесь со следующей схемой блока питания. Блок питания состоит из двух секций: 7. Блок питания в сборе 8. Блок питания в сборе
Пожалуйста, ознакомьтесь с инструкцией к блоку питания, приведенной ниже:
7. Сборка электростанции
Он состоит из четырех шин и стойки рамы с системой рулевого управления

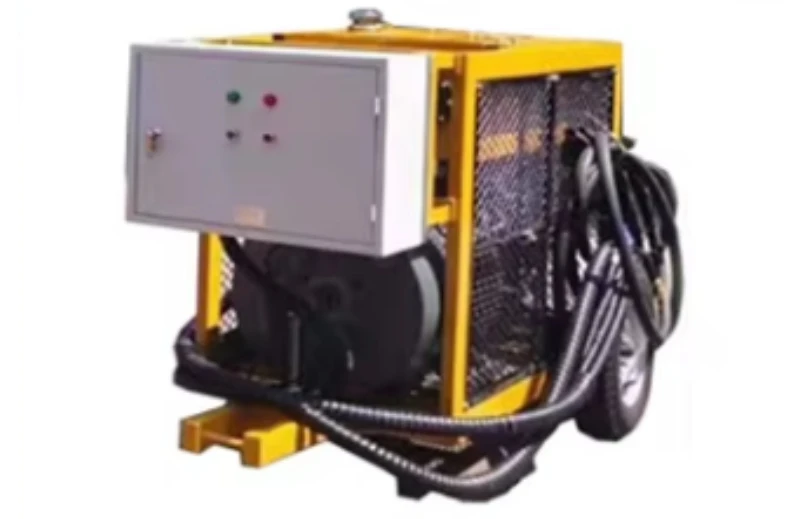

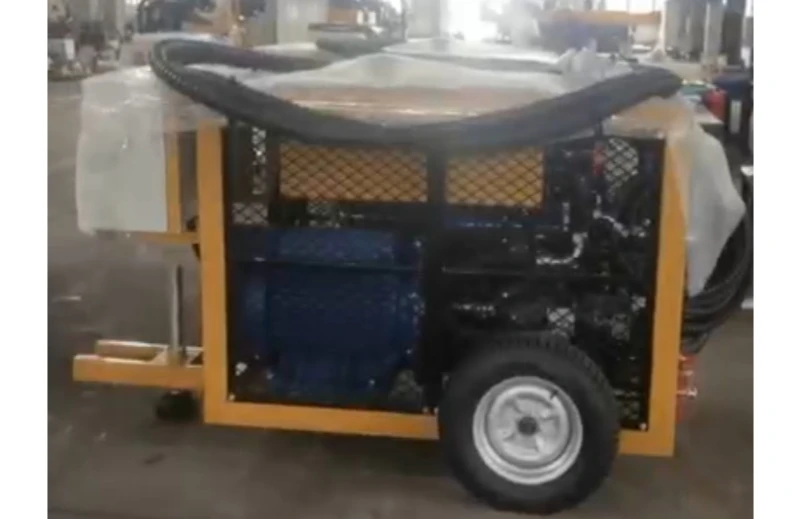

8. Силовой агрегат
Силовой агрегат состоит из трех гидравлических насосов с прямым подключением, переднего насоса, среднего насоса и заднего насоса. Передний насос подает гидравлическую жидкость к двигателю бурильной головки, а вспомогательное устройство и устройство регулировки скорости двигателя обеспечивают подачу масла под давлением для вращения двигателя и подъема вспомогательной лебедки. Средний насос подает масло под давлением в подающий цилиндр для его быстрой подачи, к ножному зажиму, смесителю, поворотному цилиндру и цилиндру перемещения мачты. Задний насос подает масло под давлением в подающий цилиндр для его работы с подачей.
03
Другие части
5. Гидравлическая система; 6. Панель управления; 10. Буровой насос; 11. Электрическая система и т.д.
Инструкции для других деталей:

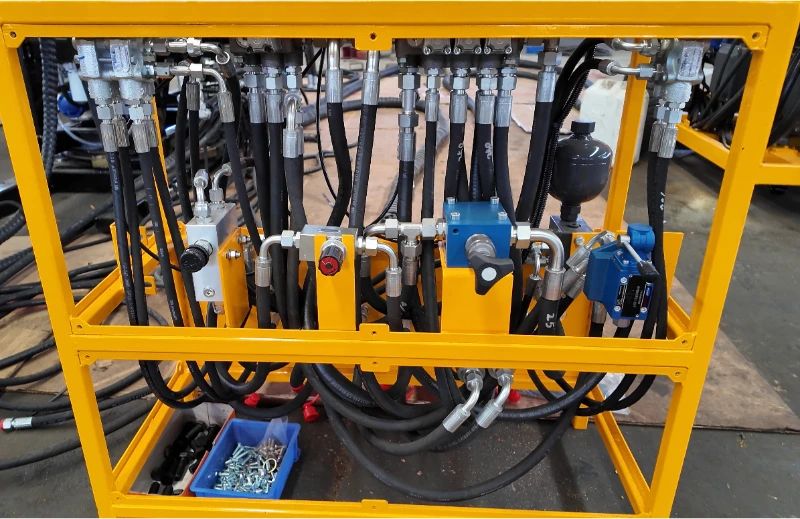

5. Гидравлическая система
Применены известные марки гидравлических компонентов, произведенных в Китае, для создания системы управления каждым гидравлическим компонентом в процессе его эксплуатации. В документации гидравлическая система состоит из гидравлической схемы и расположения трубопроводов.
В конструкции подземной гидравлической буровой установки XDKD-4 используется усовершенствованная гидравлическая система пропорционального регулирования, чувствительная к нагрузке. Благодаря обратной связи с чувствительной к нагрузке системой гидравлической системы объем насоса может быть отрегулирован до оптимального значения.

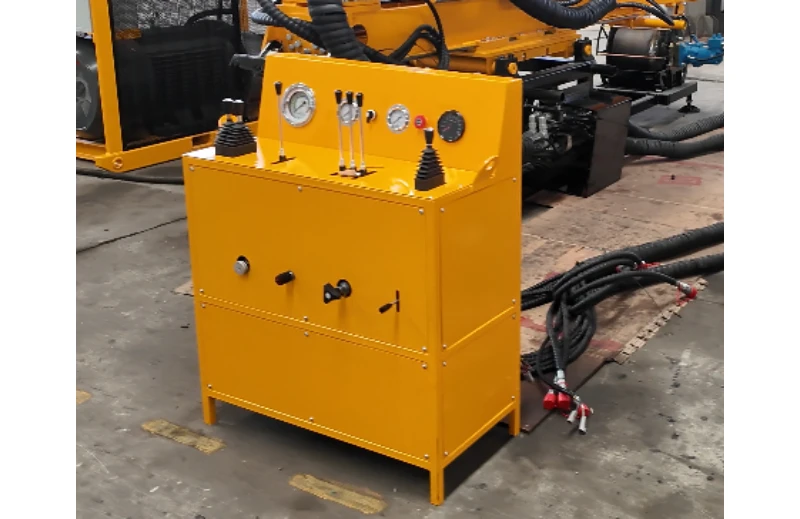

10. Панель управления
Он состоит из датчика положения, индикаторного устройства, гидравлического регулирующего клапана и запорной арматуры. Они используются для мониторинга и управления гидравлической системой.

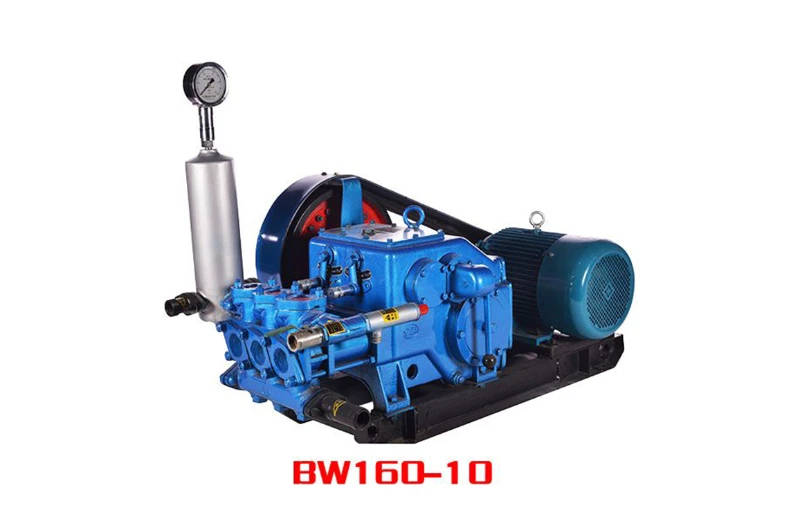

10. Буровой насос
Буровой насос - это буровой насос модели BW-160, приводимый в действие электродвигателем. Это основное вспомогательное оборудование буровой установки.
Основное сопутствующее оборудование и гидравлические компоненты - это известные бренды, произведенные в Китае, с гарантированным обслуживанием и предоставлением запасных частей.
