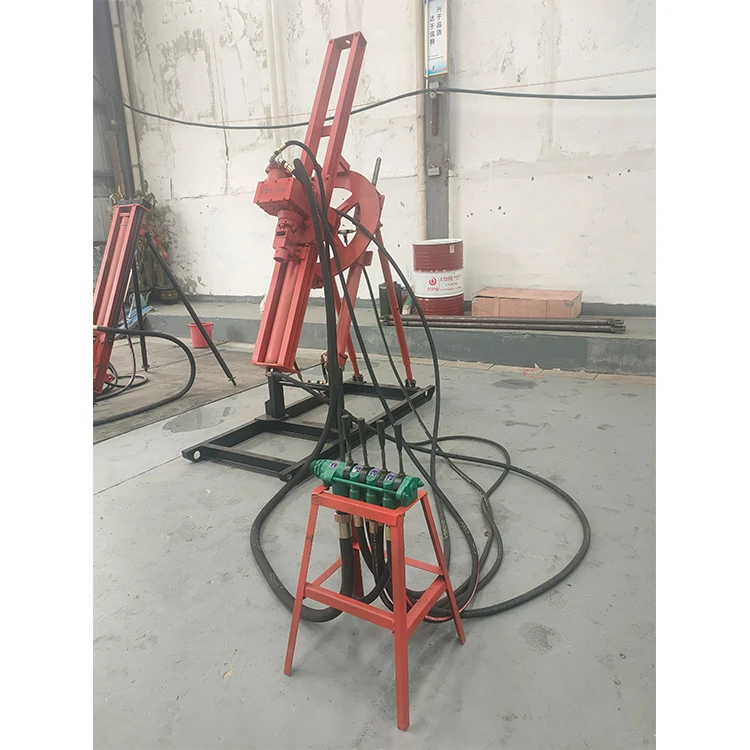

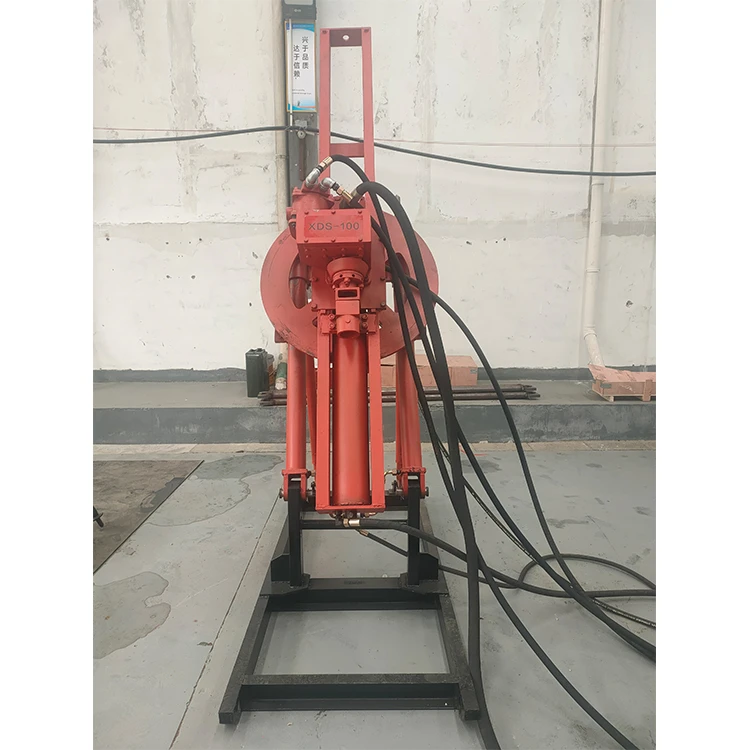

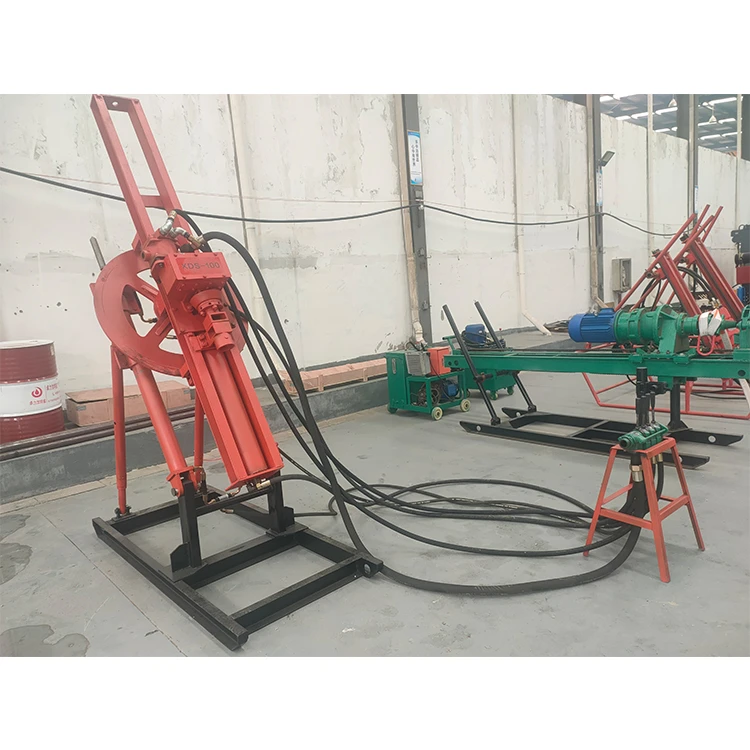

Туннельная буровая установка DTH дискового типа XDS-100

Дисковая туннельная буровая установка XDS-100 DTH представляет собой оборудование для бурения скважин средней глубины, работающее на сжатом воздухе и гидравлическом масле. В основном она используется в качестве соединительной штанги в подземных горных выработках для бурения веерообразных или кольцеобразных скважин средней глубины. Его также можно использовать для обрушения кровли в подземных выработках и для крепления анкерных болтов на дорогах, а также для аналогичных взрывных работ в проектах каменной кладки. Диаметр сверления составляет 80-130 мм, а глубина - более 25 метров.

Спросите сейчас Связаться с нами

Основные характеристики Основные технические параметры Структура Основные компоненты описаны следующим образом

Основные характеристики туннельной буровой установки DTH дискового типа XDS-100

Дисковая проходческая буровая установка XDS-100 отличается компактной конструкцией, простым управлением, высокой скоростью бурения, высокой эффективностью, простотой демонтажа и портативностью.

Основные технические параметры

Модель	XDS100
Диаметр отверстия	80-130мм
Твердость породы	≥20
Глубина отверстия	≥25 м
Скорость вращения	110-160об/мин
Спецификация удилища	50 мм/60 мм
Рабочее давление	0,5-0,7Мпа
Расход воздуха	13 м3/мин
Подъемная сила	9600Н
Мощность пневматического двигателя	4 кВт
Длина стержня	1025 мм
Вес	450 кг
Измерение	2230380550 мм
Замечание	пневматический
Портативный винтовой воздушный компрессор	460CFM, 10 бар для работы 1 комплекта XDQ100
Угол сверления	0-360°

Достижения в области технологического дизайна, мы не можем изменить действующее уведомление о продукте для вас, пожалуйста, простите меня!

Структура

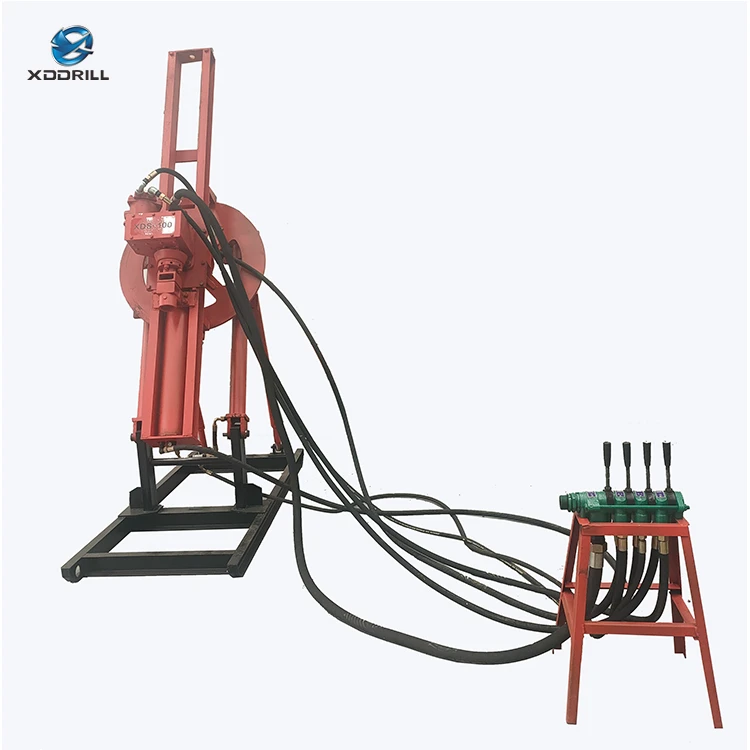

Компоненты буровой установки XDS-100 Туннельная буровая установка DTH дискового типа: 1. Пульт управления, 2.Силовая головка в сборе, 3.Мачта в сборе, 4.Соединительный шланг ，5. Диск(5 частей)

Основные компоненты описаны следующим образом

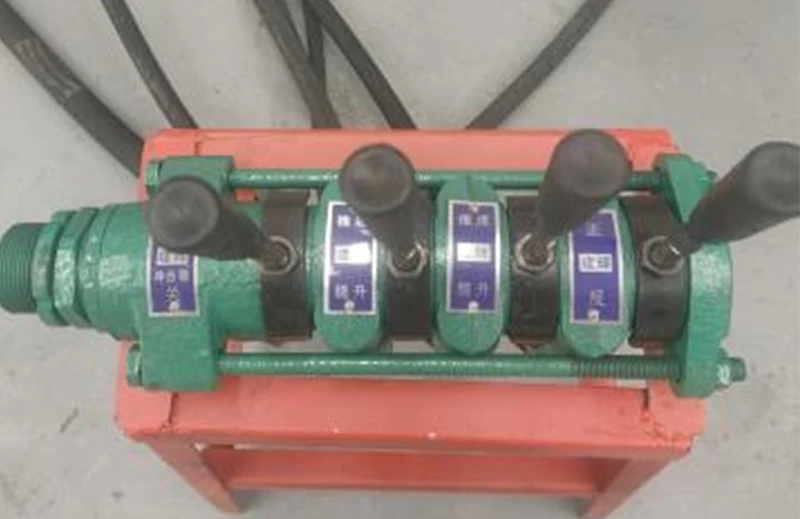

Пульт управления

Он состоит из регулирующего клапана и рамы.Конструкция проста и его легко перемещать.

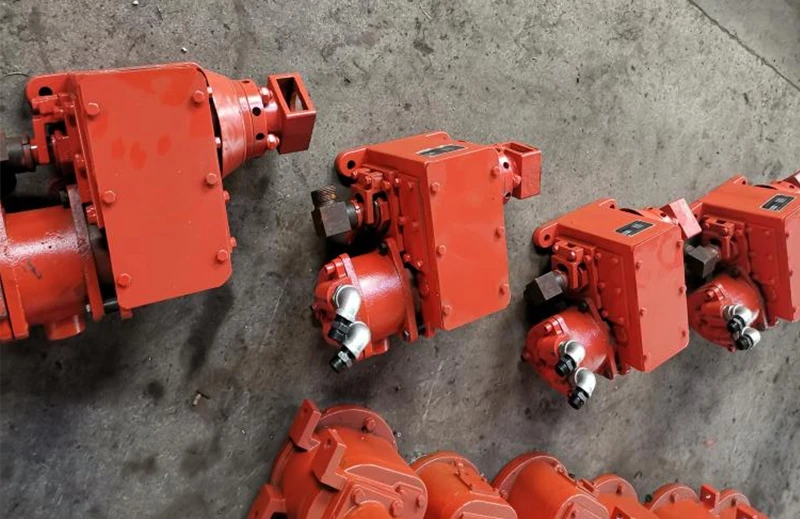

Силовая головка в сборе

Он состоит из пневмомотора мощностью 3 кВт или 4 кВт, редуктора и коробки передач. Он обладает высокой мощностью и КПД.Меры предосторожности: Перед использованием коробку необходимо смазать сливочным маслом, в противном случае это сократит срок службы редуктора.

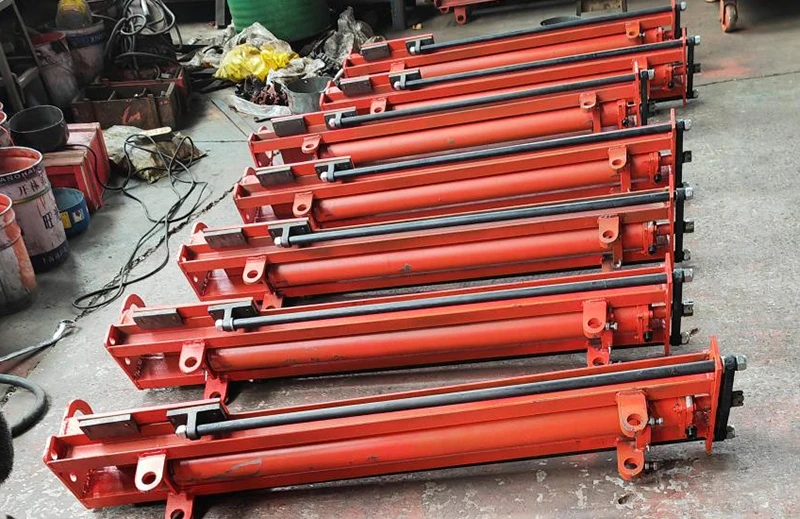

Сборка мачты

Он состоит из мачты и пневмоцилиндра.Мачта изготовлена из высокопрочной сварной стали, отличается малым весом и высокой прочностью. Меры предосторожности: При длительной эксплуатации и возникновении утечки воздуха из цилиндра своевременно замените уплотнительное кольцо на головке цилиндра в торцевой части цилиндра и проверьте, не поврежден ли при этом колпачок поршня на белом штоке поршня.

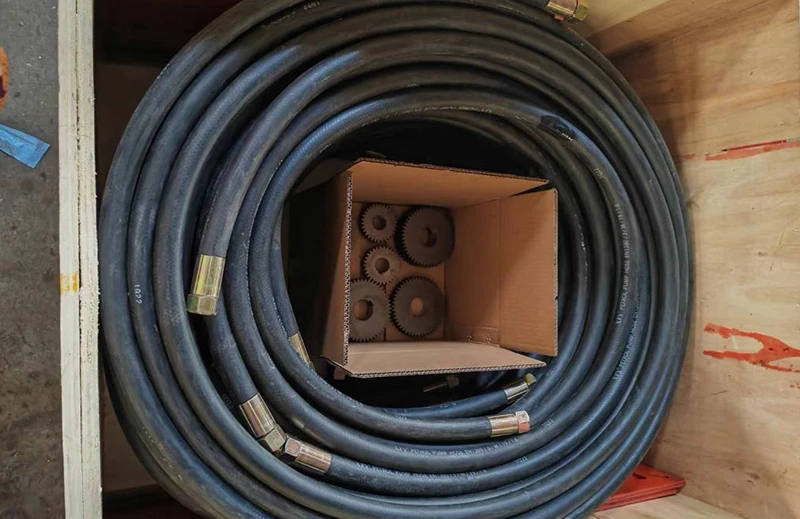

Соединительный шланг

Благодаря использованию высокопрочной резины высокой плотности, она обладает превосходной гибкостью и высокой износостойкостью. Соединения плотно прилегают к трубам и обеспечивают стабильную работу.

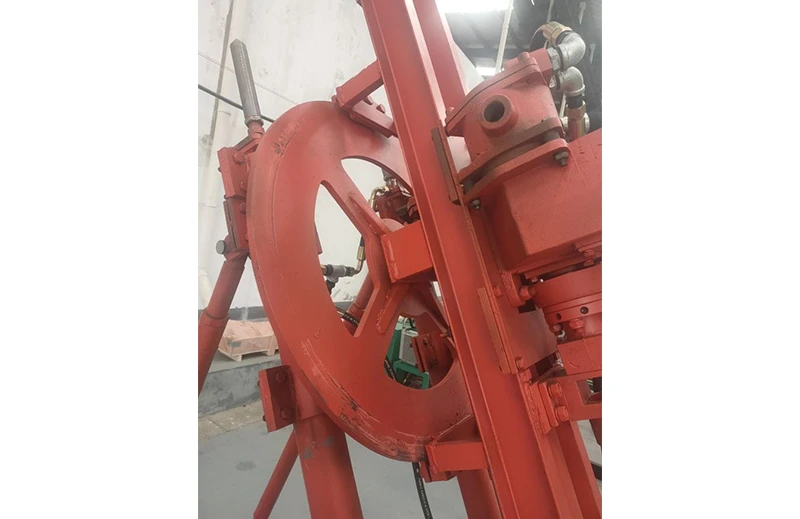

Диск

Он изготовлен из высококачественной стали, отличается прочностью и надежностью, что позволяет сверлильному станку сверлить во всех направлениях. Это отвечает потребностям клиентов и повышает эффективность работы.
