Пневматическая буровая установка DTH XDQ-70 (100)

Буровая установка penumatic DTH серии Xingda XDQ широко применяется для строительства дорог, национальной обороны, охраны водных ресурсов, бурения небольших взрывных скважин на открытых рудниках, проектов по защите склонов и т.д. Это особенно полезно для труднопроходимых и аварийных районов, где другие буровые установки DTH не могут нормально работать.

Твердость породы	≥20	≥20
Рабочее давление	0,5~0,7Мпа	0,5-0,7Мпа
Длина стержня	1025 мм	1025 мм

Спросите сейчас Связаться с нами

Основные характеристики Основные технические параметры Структура Основные компоненты описаны следующим образом

Основные характеристики пневматической буровой установки XDQ-70(100) DTH

Пневматическая погружная буровая установка серии XDQ отличается компактной конструкцией, простым управлением, высокой скоростью бурения, высокой эффективностью, простотой демонтажа и портативностью.

Основные технические параметры

Модель	XDQ70	XDQ100
Диаметр отверстия	50~90 мм	80-130мм
Твердость породы	≥20	≥20
Глубина отверстия	≥15 м	≥25 м
Скорость вращения	110 об/мин	110-160об/мин
Спецификация удилища	42 мм	50 мм/60 мм
Рабочее давление	0,5~0,7Мпа	0,5-0,7Мпа
Расход воздуха	7 м3/мин	13 м3/мин
Подъемная сила	3600Н	9600Н
Мощность пневматического двигателя	3 кВт	4 кВт
Длина стержня	1025 мм	1025 мм
Вес	150 кг	450 кг
Измерение	1740260420 мм	2230380550 мм
Замечание	пневматический	пневматический
Портативный винтовой воздушный компрессор	550CFM, 15 бар для работы с 2 комплектами XDQ70	460CFM, 10 бар для работы 1 комплекта XDQ100

Достижения в области технологического дизайна, мы не можем изменить действующее уведомление о продукте для вас, пожалуйста, простите меня!

Структура

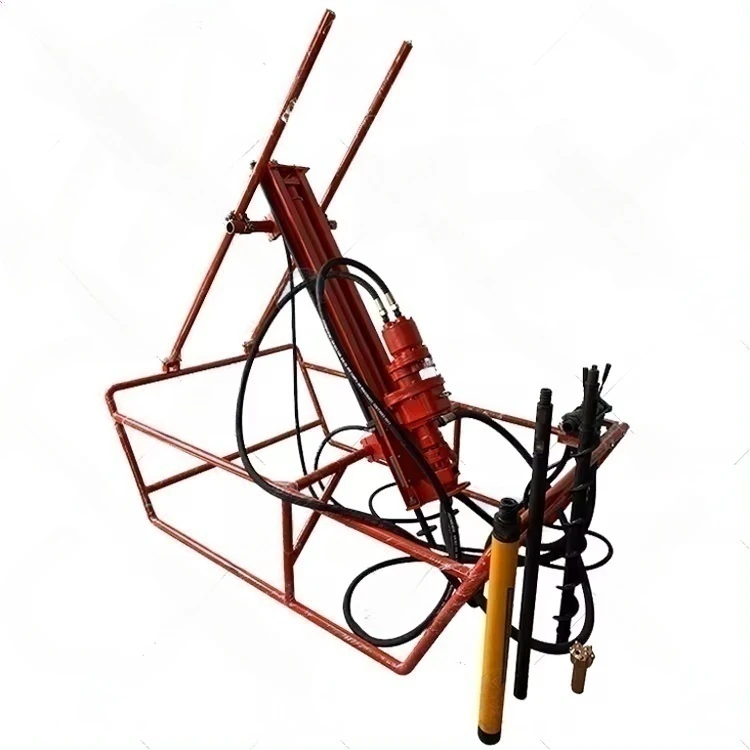

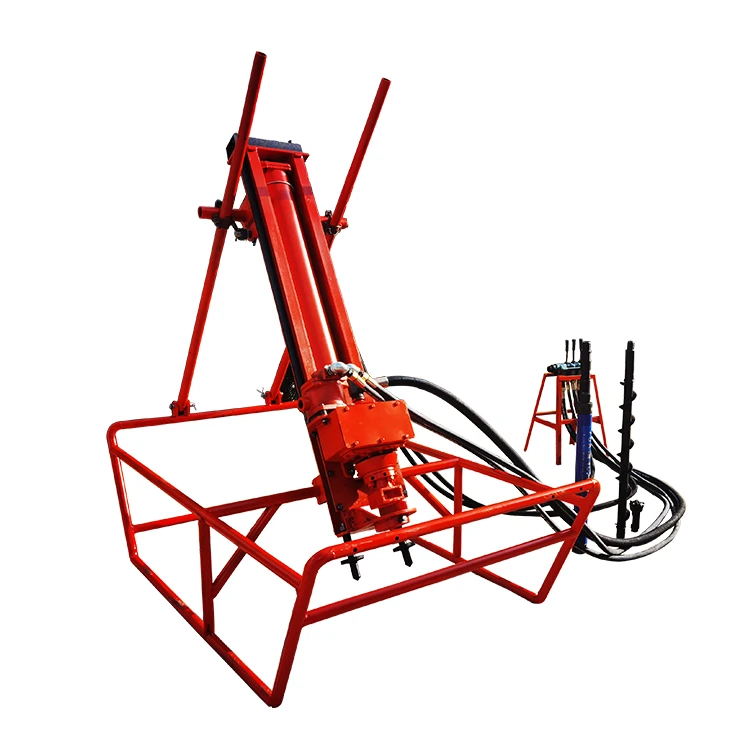

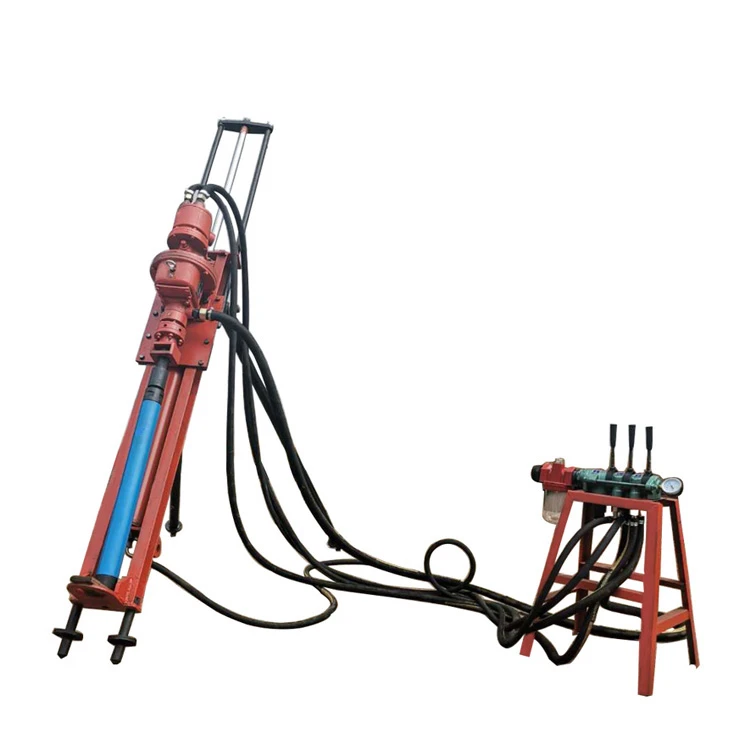

Компоненты буровой установки XDQ-70(100) Пневматическая буровая установка DTH: 1. Пульт управления, 2. Силовая головка в сборе, 3. Мачта в сборе, 4.Соединительный шланг (4 части)

Основные компоненты описаны следующим образом

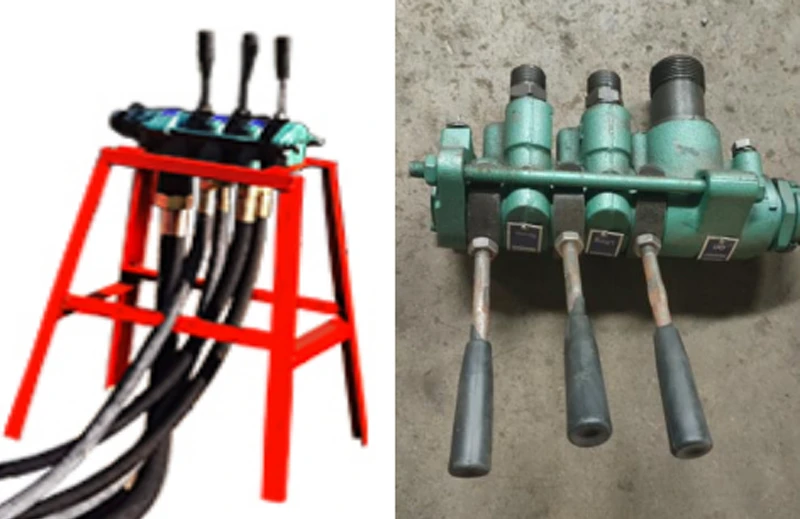

Пульт управления

Он состоит из регулирующего клапана и рамы.Конструкция проста и его легко перемещать.

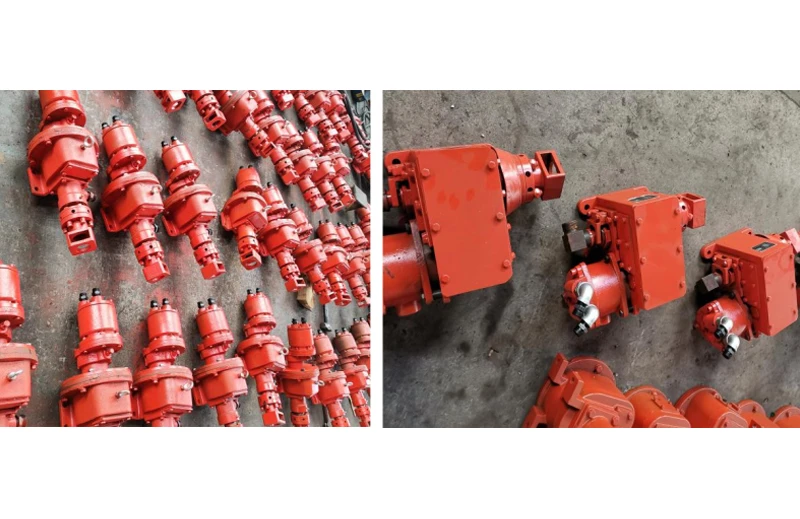

Силовая головка в сборе

Он состоит из пневмомотора мощностью 3 кВт или 4 кВт, редуктора и коробки передач. Он обладает высокой мощностью и КПД.Меры предосторожности: Перед использованием коробку необходимо смазать сливочным маслом, в противном случае это сократит срок службы редуктора.

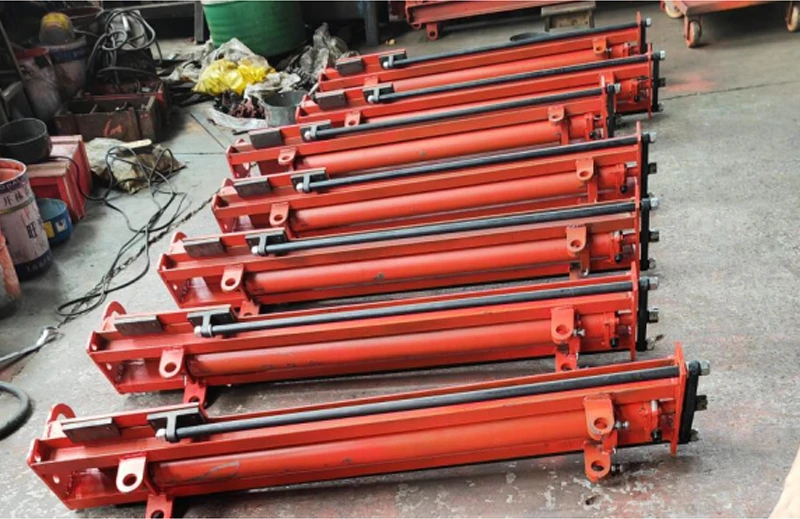

Сборка мачты

Он состоит из мачты и пневмоцилиндра.Мачта изготовлена из высокопрочной сварной стали, отличается малым весом и высокой прочностью. Меры предосторожности: При длительной эксплуатации и возникновении утечки воздуха из цилиндра своевременно замените уплотнительное кольцо на головке цилиндра в торцевой части цилиндра и проверьте, не поврежден ли при этом колпачок поршня на белом штоке поршня.

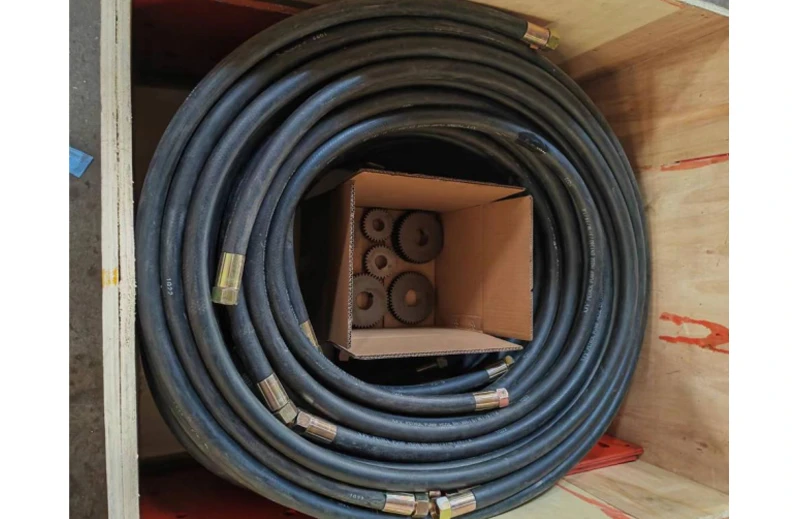

Соединительный шланг

Благодаря использованию высокопрочной резины высокой плотности, она обладает превосходной гибкостью и высокой износостойкостью. Соединения плотно прилегают к трубам и обеспечивают стабильную работу.

XDQ70 включает в себя 1шт шланга диаметром 25 мм, 2шт шланга диаметром 19 мм, 2шт шланга диаметром 13 мм

XDQ100 включает в себя 1шт шланга диаметром 38 мм, 4шт шланга диаметром 19 мм
