Гидравлическая буровая установка DTH XDD-110 (150) широко применяется для строительства дорог, национальной обороны, охраны водных ресурсов, бурения небольших взрывных скважин на открытых рудниках, проектов по защите склонов и т.д. Это особенно полезно в труднопроходимых и аварийных зонах, где другие буровые установки DTH не могут нормально работать. Компактная конструкция, простота в эксплуатации, быстрое бурение, высокая эффективность, простота разборки и переноски.
|
Расход воздуха (м3) |
5-17м/мин |
|
Диаметр отверстия |
76-150мм |
|
D-й молоток |
молоток диаметром 70/90/110 мм |
Основные характеристики портативной гидравлической буровой установки DTH XDD-110
Легкий носитель, всего 160 кг, его могут перемещать два человека.
Буровая установка обладает большим крутящим моментом - 980 КН.
Скорость загрузки и выгрузки бурильной трубы контролируема, а безопасность высока.
Примите гидравлическую систему мощностью 14 МПа, обеспечивающую стабильную и надежную производительность.
Для легкой замены используются нейлоновые ползунки.
Основные технические параметры
|
Модель |
XDD-110 (дизельная версия) |
XDD-150 (дизельная версия) |
|
Расход воздуха (м3) |
5-17м/мин |
5-17м/мин |
|
Диаметр отверстия |
76-150мм |
76-150мм |
|
D-й молоток |
молоток диаметром 70/90/110 мм |
молоток диаметром 70/90/110 мм |
|
Глубина сверления |
10-40м |
10-60м |
|
Спецификация бурильной трубы |
60*1000 мм |
60*1000 мм |
|
Максимальный крутящий момент |
980Н-м |
1500Н-м |
|
Максимальный ход |
1200 мм |
1200 мм |
|
Подъемная сила |
25 кн |
25 кн |
|
Сила подачи |
25 кн |
25 кн |
|
Максимальное давление |
12 мпа |
14 мпа |
|
Сила |
22 л.с. |
28 л.с. |
|
Вес |
450 КГ |
350 КГ |
|
Скорость вращения |
0-80об/мин |
0-80об/мин |
|
Угол сверления |
10°-90° |
10°-90° |
Достижения в области технологического дизайна, мы не можем изменить действующее уведомление о продукте для вас, пожалуйста, простите меня!
Структура

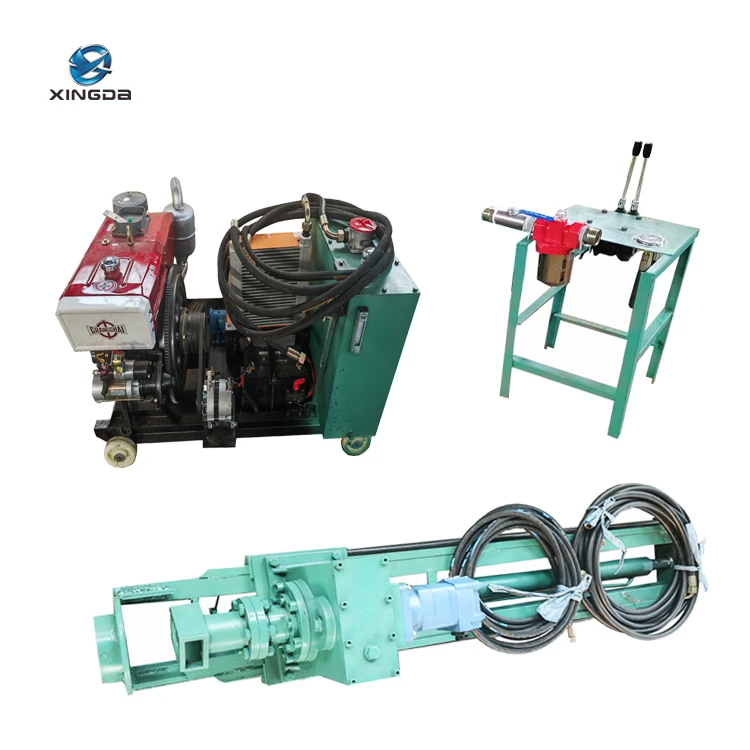

Компоненты портативной гидравлической буровой установки DTH XDD-110(150): 1. Пульт управления, 2.Силовая головка в сборе, 3.Мачта в сборе, 4.Насосная станция, 5.Соединительный шланг (5 частей)
Основные компоненты описаны следующим образом
01

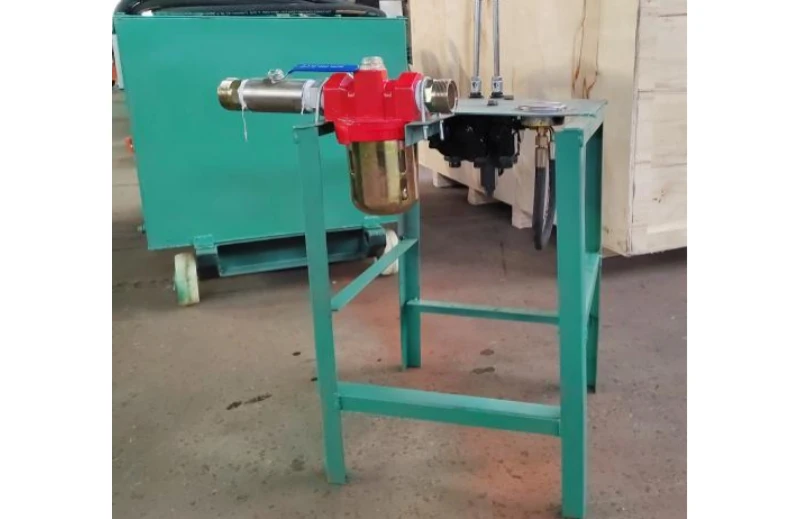

Пульт управления
Пульт управления является управляющим устройством буровой установки.Он состоит из регулирующего клапана, рамы, генератора масляного тумана, манометра и т.д.Реверсивный клапан управляет подачей рабочей головки.Манометр на пульте управления показывает усилие подачи силовой головки. Генератор масляного тумана распыляет смазочное масло и подает его в пневматическую систему. Он смазывает движущиеся части, такие как электромагнитные клапаны и цилиндры, для уменьшения механического трения и увеличения срока службы оборудования. Пульт управления имеет простую конструкцию, им легко управлять и перемещать.
02

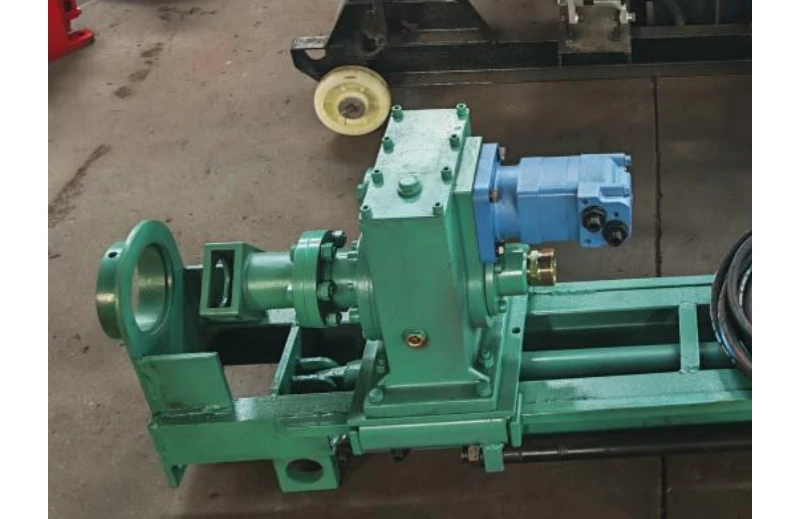

Силовая головка в сборе
Он состоит из пневмомотора мощностью 3 кВт или 4 кВт, редуктора и коробки передач. Он обладает высокой мощностью и КПД. Меры предосторожности: Перед использованием коробку необходимо смазать сливочным маслом, в противном случае это сократит срок службы редуктора.
03

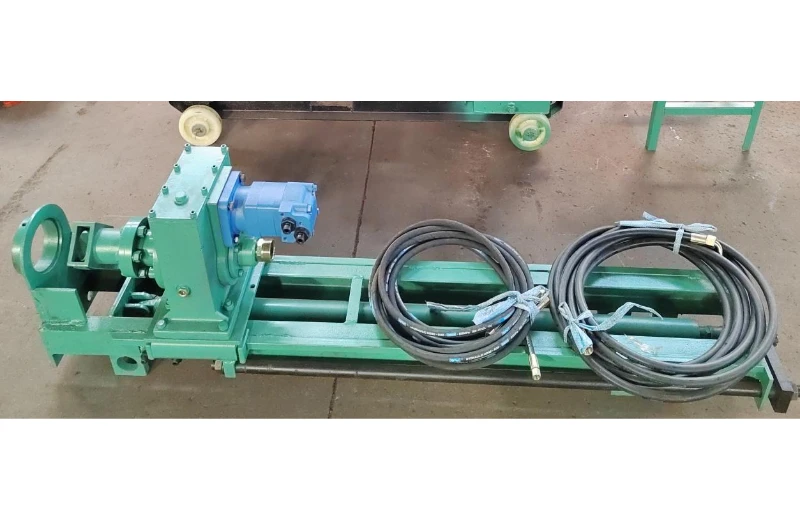

Мачта в сборе
Он состоит из мачты и пневмоцилиндра. Мачта изготовлена из высокопрочной сварной стали, отличается малым весом и высокой прочностью. Меры предосторожности: При длительной эксплуатации и возникновении утечки воздуха из цилиндра своевременно замените уплотнительное кольцо на головке цилиндра в торцевой части цилиндра и проверьте, не поврежден ли при этом колпачок поршня на белом штоке поршня.
04

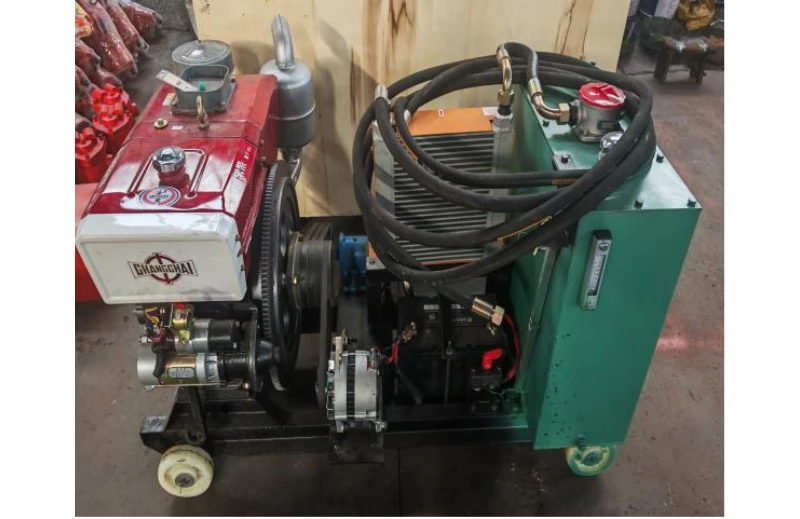

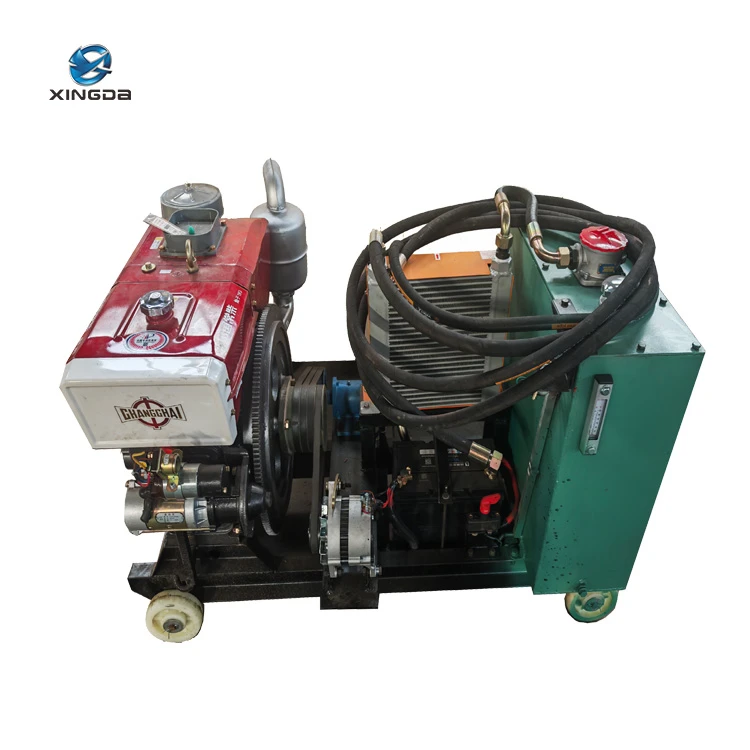

Насосная станция

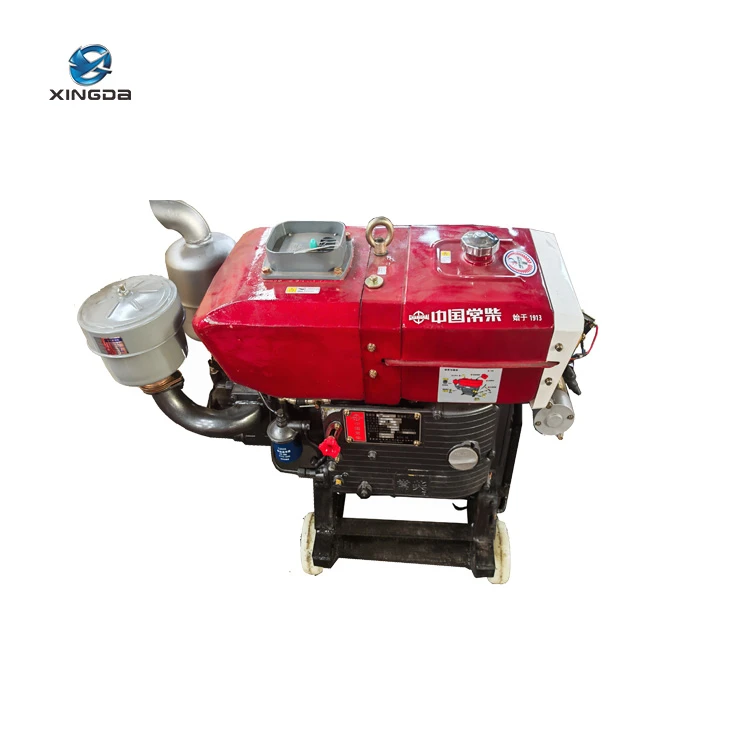

Эта насосная станция состоит из интегрированной системы электропитания и масляного бака. Система электропитания включает в себя компоненты дизельного двигателя, радиаторы, аккумуляторы и т.д. Дизельный двигатель приводит в действие масляный насос, преобразующий механическую энергию в гидравлическую, а затем приводящий в действие приводные механизмы. Масляный бак большой емкости обеспечивает гарантию длительной работы буровой установки.
05

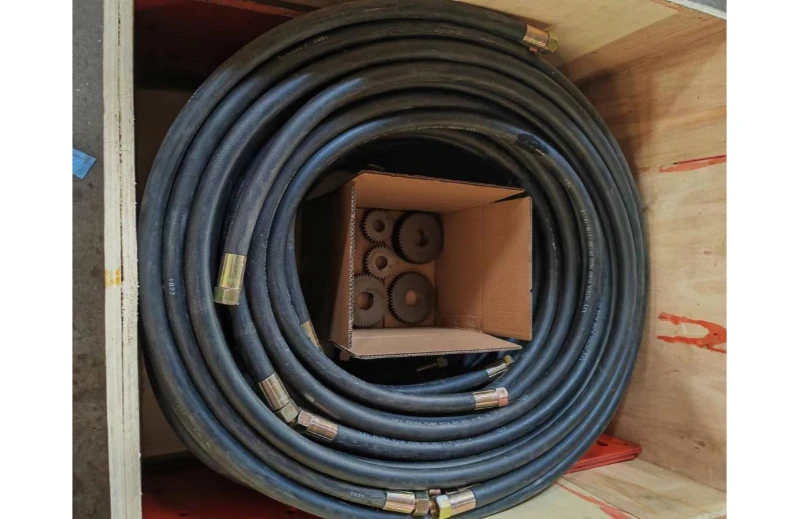

Соединительный шланг
Благодаря использованию высокопрочной резины высокой плотности, она обладает превосходной гибкостью и высокой износостойкостью. Соединения плотно прилегают к трубам и обеспечивают стабильную работу.
