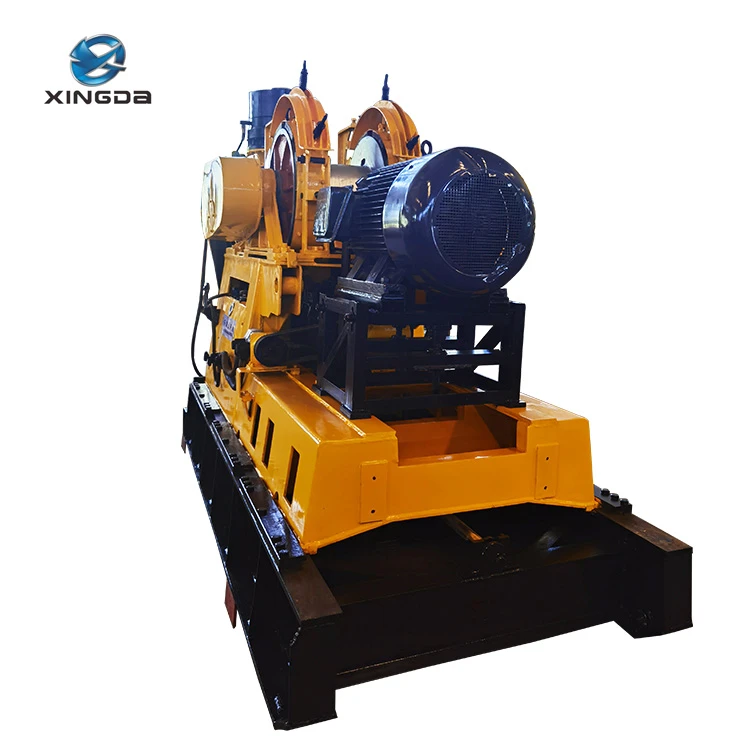

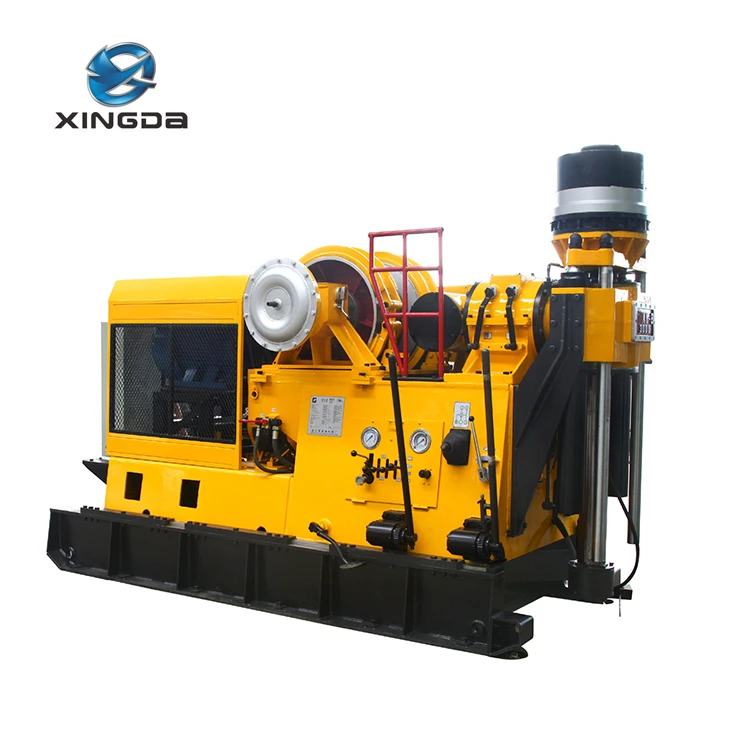

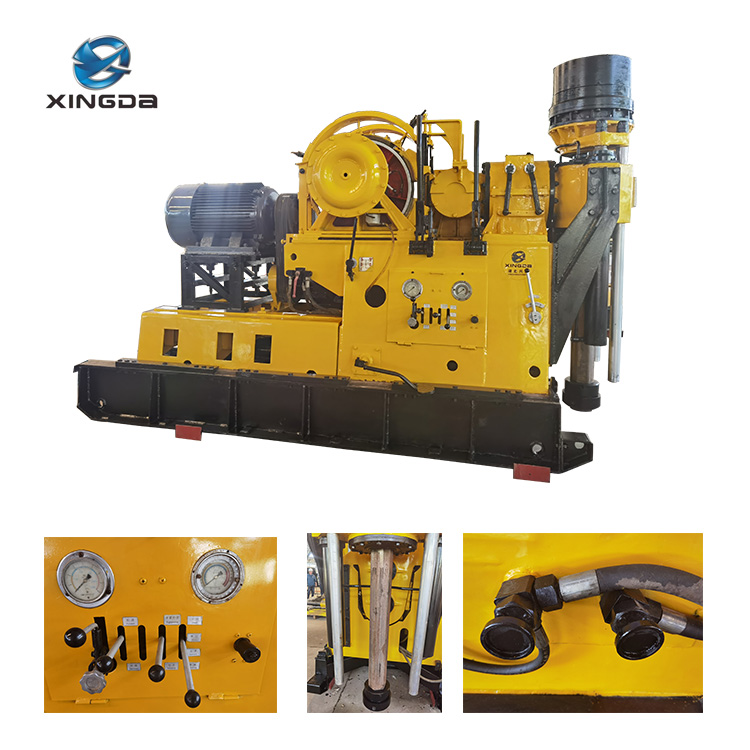

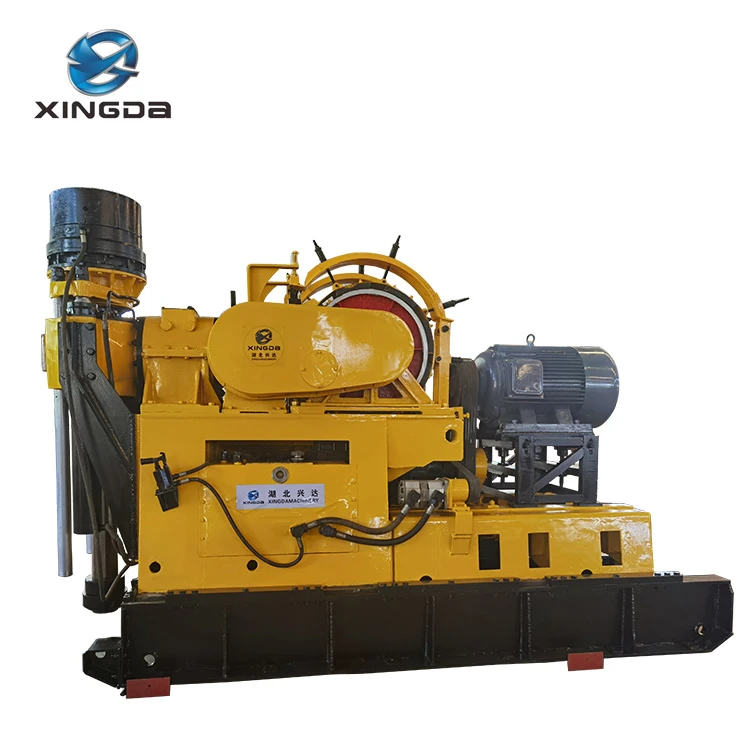

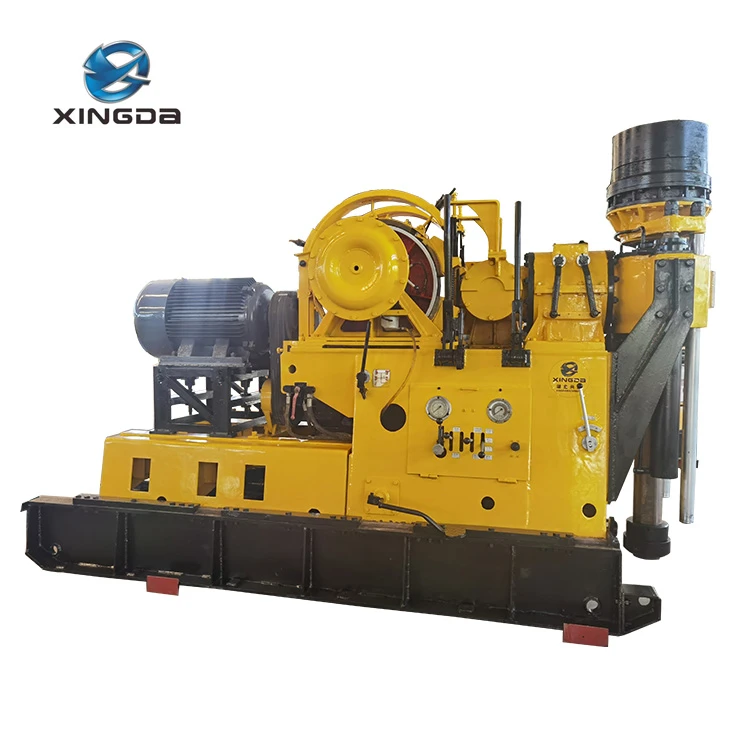

Колонковые буровые установки типа XY-8 и XY-8B - это разновидность колонковых буровых установок для бурения скважин средней и большой глубины с использованием алмазных и твердосплавных долот, с механической передачей, вращением шпинделя, гидравлической подачей.
|
Содержимое намоточного барабана |
185м |
|
|
Макс. подъемное усилие |
125 кн |
|
|
Масса (без блока питания) |
7900 кг |
|
Особенности
Колонковые буровые установки типа XY-8 и XY-8B - это разновидность колонковых буровых установок для бурения скважин средней и большой глубины с использованием алмазных и твердосплавных долот, с механической передачей, вращением шпинделя, гидравлической подачей.

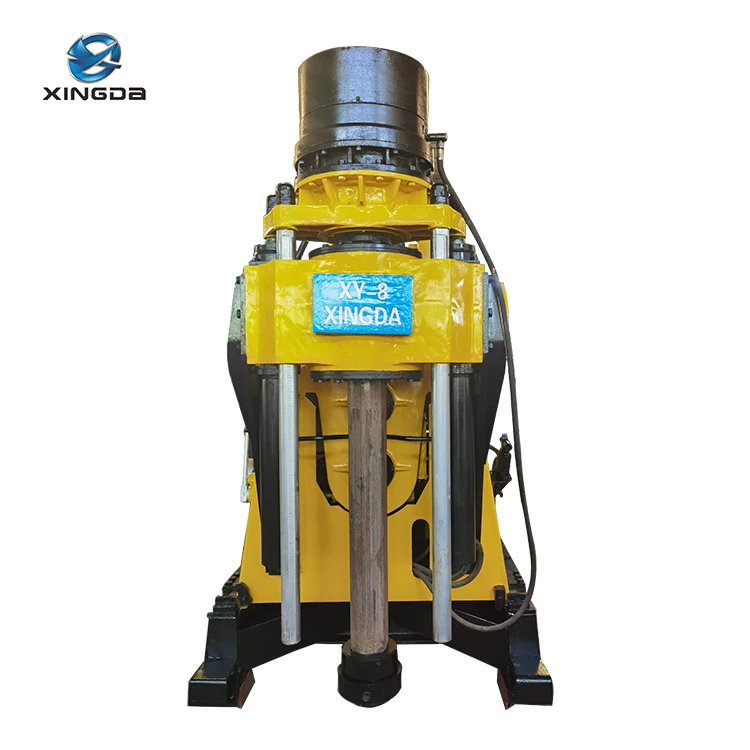

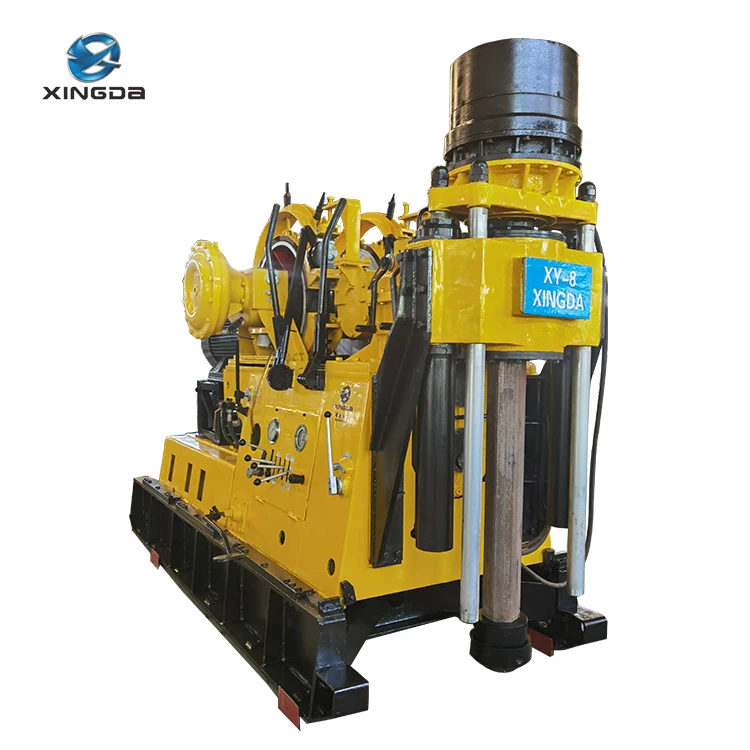

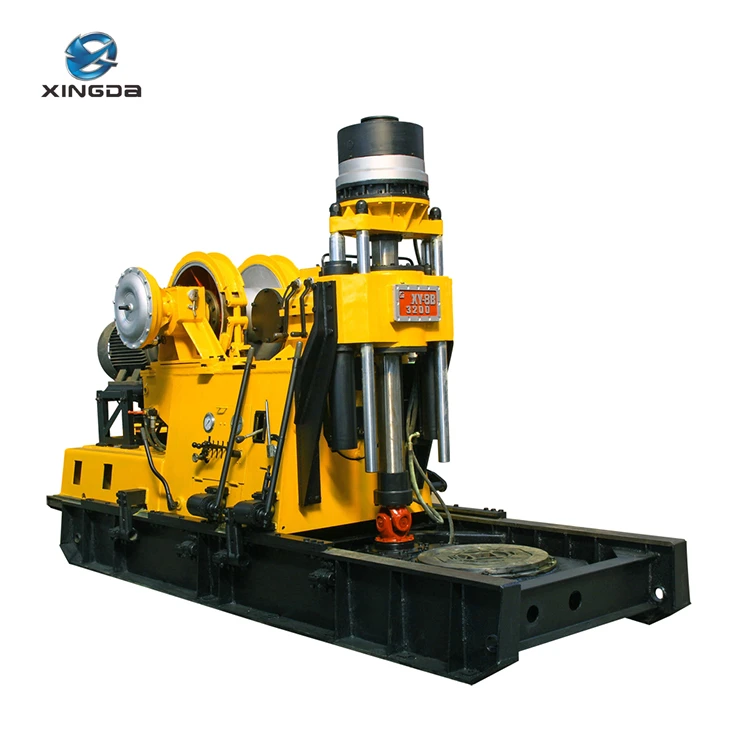

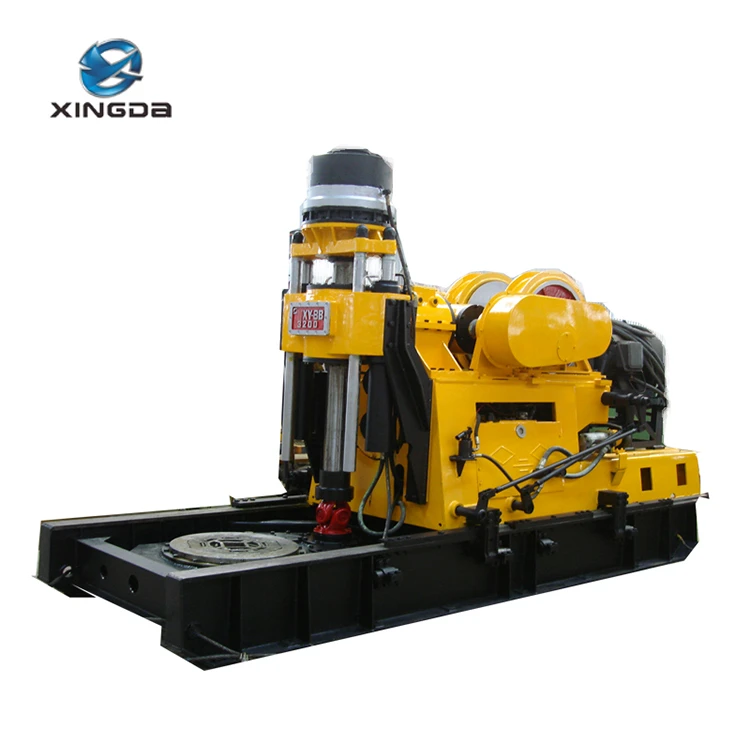

XY-8 - это тип буровой установки с вертикальным шпинделем, а XY-8B - это роторный буровой станок.
Буровые установки применяются для разведки месторождений твердых полезных ископаемых металлического и неметаллического происхождения; разведки и эксплуатации неглубоких месторождений нефти и природного газа; эксплуатации геотермальных скважин, вентиляции и дренажа шахт, а также для строительства фундаментных свай большого диаметра. Они могут быть широко использованы в геологии, металлургии, угольной промышленности, гидрогеологии, гидрологических скважинах, машиностроении и других отраслях промышленности.
Буровые установки XY-8 и XY-8B для колонкового бурения обладают такими характеристиками, как: широкий диапазон и приемлемые скорости бурения; большая мощность силовой установки; большой выходной крутящий момент; подъемник в горизонтальном положении; а также они оснащены гидравлическим тормозом. Кроме того, они обладают огромной грузоподъемностью, легко и быстро тормозятся, просты и удобны в эксплуатации, надежны и безопасны. На ваш выбор есть два типа буровых установок: XY-8, тип вертикально-шпиндельной буровой установки, и XY-8B, станок для роторного сверления.
XY-8 может использоваться в качестве традиционной буровой установки с вертикальным шпинделем, а XY-8B - в качестве станка для вращательного бурения. В настоящее время в Китае они являются приоритетным оборудованием и подходят для бурения скважин средней и большой глубины.
Основные технические параметры
|
Модель |
XY-8 |
XY-8B |
XY-9 |
XY-9B |
|
|
Глубина сверления |
2100-3200м |
2300-3200м |
2600-4200м |
2800-4200м |
|
|
Скорость вращения шпинделя |
Положительный |
99, 168, 256, 363, 277, 467, 715, 1011 число оборотов в минуту |
99, 168, 256, 363, 277, 467, 715, 1011 оборотов в минуту |
82, 119, 170, 234, 333, 240, 338, 484, 683, 949 оборотов в минуту |
82, 119, 170, 234, 333, 240, 338, 484, 683, 949 оборотов в минуту |
|
Отрицательный |
70, 194 об/мин |
70, 194 об/мин |
29, 84 об/мин |
29, 84 об/мин |
|
|
Максимальный крутящий момент вращения шпинделя |
8682Н.м |
|
18610 |
18610 Нм (положительный)52024 Нм (отрицательный) |
|
|
Ход шпинделя |
1000 мм |
800 мм |
1200 мм |
|
|
|
Идентификационный номер шпинделя |
118 мм |
|
118 мм |
118 мм |
|
|
Скорость вращения поворотного стола |
Положительный |
|
41, 70, 107, 152, 116, 195, 299, 415 оборотов в минуту |
|
28, 41, 58, 80, 114, 82, 116, 166, 234, 326 оборотов в минуту |
|
Отрицательный |
|
29, 81 об/мин |
|
10, 28об/мин |
|
|
Максимальный крутящий момент вращения поворотного стола |
|
29638 НМ (отрицательный) |
|
151390 НМ (отрицательный)54155 Нм (положительный) |
|
|
Отверстие поворотного стола |
|
395 мм |
|
494 мм |
|
|
Сила |
Электродвигатель Y2-280M-4 мощностью 90 кВт/1480 об/мин |
Электродвигатель Y2-280M-4 мощностью 90 кВт/1480 об/мин |
Электрический двигатель Y2-315L1-4 мощностью 160 кВт при 1480 об/мин |
Электрический двигатель Y2-315L1-4 мощностью 160 кВт/1480 об/мин |
|
|
Дизельный двигатель YC6B180D мощностью 134 кВт/1800 об/мин |
Дизельный двигатель YC6B180D мощностью 134 кВт/1800 об/мин |
Дизельный двигатель YC6M265L-D20 мощностью 170 кВт/1500 об/мин |
Дизельный двигатель YC6M265L-D20 мощностью 170 кВт/1500 об/мин |
||
|
Максимальная грузоподъемность шпинделя |
294кН |
|
643кН |
|
|
|
Максимальное усилие прижима шпинделя |
141кН |
|
400кН |
|
|
|
Размеры (Д*Ш*В) |
3905*1692*2603 ммэлектрический двигатель |
4413*1692*2653 ммэлектрический двигатель |
5730*2040*3400 ммэлектрический двигатель |
7005*2040*3400 ммэлектрический двигатель |
|
|
дизельный двигатель 4105*1892*2803 мм |
дизельный двигатель 4413*1892*2803 мм |
дизельный двигатель 6088*2040*3400 мм |
дизельный двигатель 7362*2040*3400м |
||
|
Диаметр стальной проволоки |
21,5 мм |
21,5 мм |
26 мм |
26 мм |
|
|
Скорость подъема подъемника по однопроволочному канату (м/с) |
|
|
0.84, 1.21, 1.74, 2.45, 3.4 |
0.84, 1.21, 1.74, 2.45, 3.4 |
|
|
Содержимое намоточного барабана |
185м |
185м |
400 м |
400 м |
|
|
Макс. подъемное усилие |
125 кн |
125 кн |
165кН |
165Н |
|
|
Скользящий ход буровой установки |
|
690 мм |
800 мм |
|
|
|
Масса (без блока питания) |
7900 кг |
9100 кг |
17000 кг (электродвигатель) 17600 кг (дизельный двигатель) |
19900 кг (электродвигатель) 20500 кг (дизельный двигатель) |
|
|
Шестиугольная келли |
|
|
Φ114*102, 89*79 мм |
Φ114*102, 89*79, 110*110 мм |
|
|
Диаметр бурильной штанги |
|
|
Φ114, 102, 89, 71 мм |
Φ114, 102, 89, 71 мм |
|
|
Максимальная рабочая нагрузка поворотного стола |
|
|
|
1335кН |
|
|
Макс. Динамическая нагрузка на поворотный стол |
|
|
|
720кН |
|
