XY-5A разработана на базе XY-5. Преимущества XY-5 сохранены, но в то же время внесены значительные изменения в поворотный механизм, коробку передач, сцепление и раму.
|
Максимальный крутящий момент вращения шпинделя |
5361 Н.м |
|
|
Ход шпинделя |
600 мм |
|
|
Диаметр шпинделя |
92 мм |
|
Характеристики

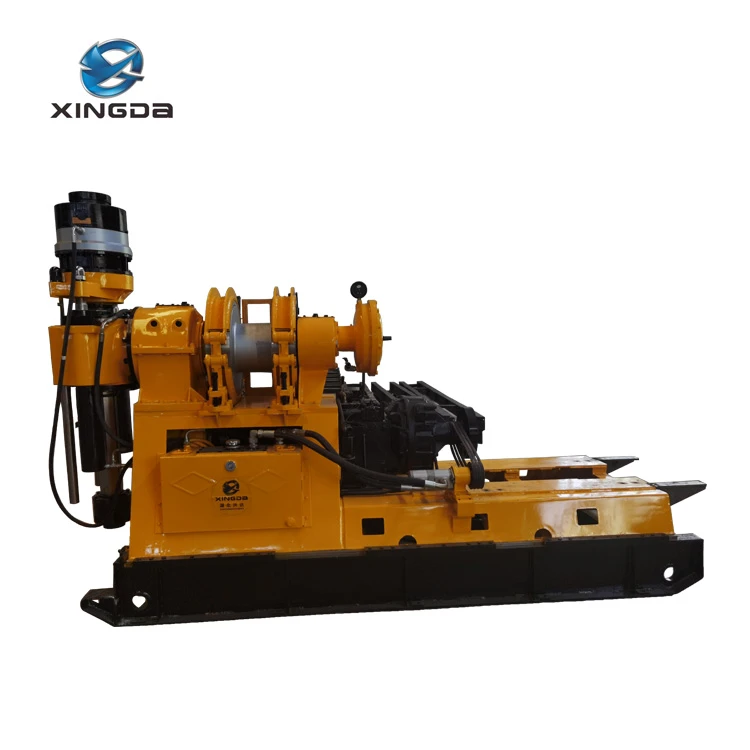

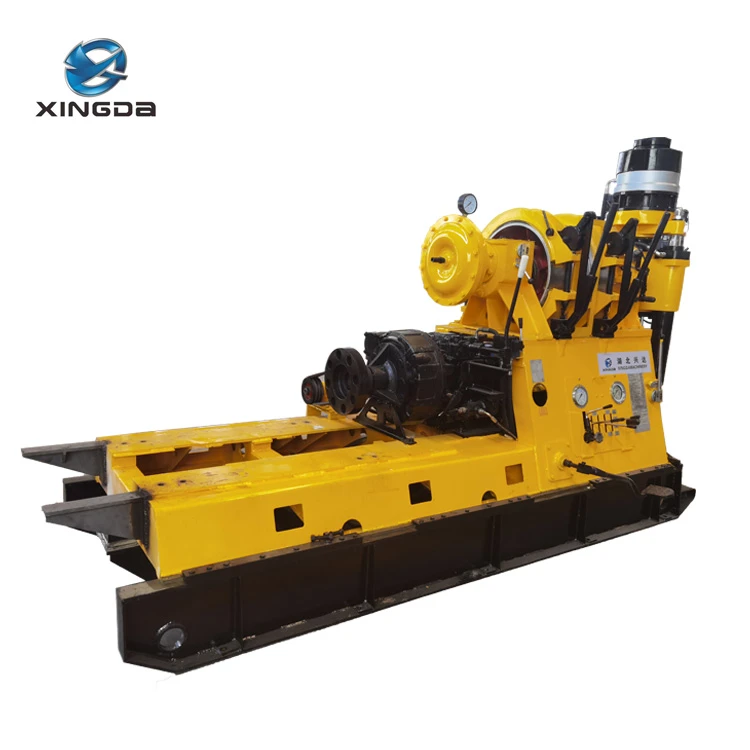

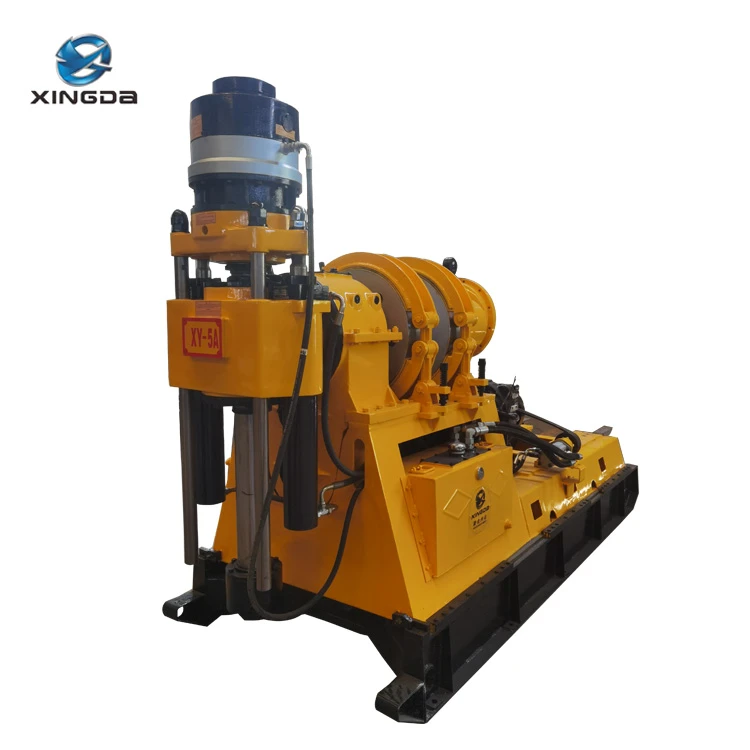

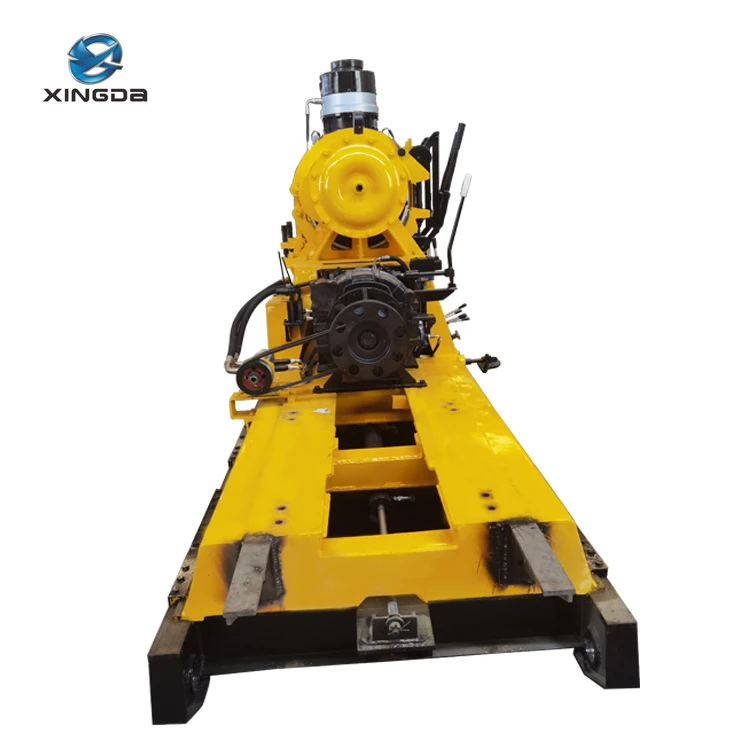

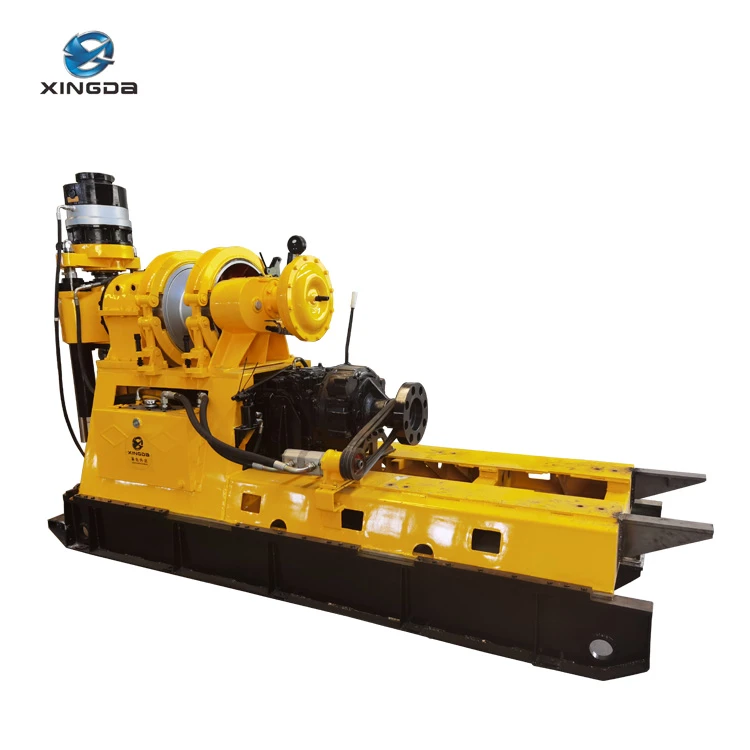

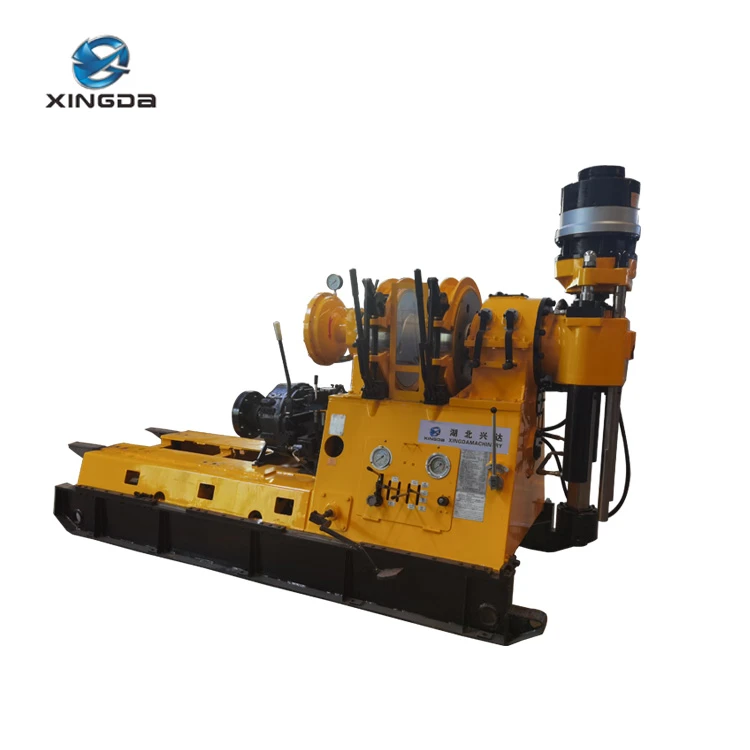

XY-5A разработан на основе XY-5. Преимущества XY-5 сохранены, но в то же время внесены значительные изменения в поворотный механизм, коробку передач, сцепление и раму. Станок оснащен двумя направляющими рычагами, передаточное число коробки передач перераспределено, ход шпинделя увеличен с 500 мм до 600 мм, а ход возвратно-поступательного перемещения увеличен с 460 мм до 600 мм. Станок предназначен для инженерных работ по бурению наклонных и вертикальных скважин. Он компактен по конструкции, рационален в общем расположении, имеет небольшой вес, удобен в монтаже и широкий диапазон скоростей вращения. Буровая установка XY-5A, оснащенная водяным тормозом, обеспечивает высокую подъемную силу и удобна при использовании подъемного тормоза в низком положении.
Основные технические параметры
|
Модель |
XY-5A |
|
|
Глубина сверления |
800-1800 м |
|
|
Угол поворота шпинделя |
0-360° |
|
|
Скорость вращения шпинделя |
Положительное |
значение 98,166,253,359,340,574,876,1244оборотов в минуту |
|
Отрицательный |
69 238об/мин |
|
|
Максимальный крутящий момент вращения шпинделя |
5361 нм |
|
|
Ход шпинделя |
600 мм |
|
|
Диаметр шпинделя |
92 мм |
|
|
Сила |
Y2-250М-4 |
|
|
YC6B135Z-D20 |
||
|
Максимальная грузоподъемность шпинделя |
138,5кН |
|
|
Максимальное усилие прижима шпинделя |
93 Кн |
|
|
Размеры (Д*Ш*В) |
3500*1300*2175 мм |
|
|
3700*1300*2175 мм |
||
|
Диаметр стальной проволоки |
18,5 мм |
|
|
Объем намоточного барабана |
120 м |
|
|
Максимальное усилие подъема |
60 Кн |
|
|
Вес (без блока питания) |
3420 кг |
|
Связанные продукты
Буровая установка XY-200
|
Глубина сверления |
200 м |
|
Максимальный диаметр открытого отверстия |
300 мм |
|
Диаметр торцевого отверстия |
75 мм |
Буровая установка XY-180
|
Глубина сверления |
30-180м |
|
Максимальный диаметр открытого отверстия |
220 мм |
|
Диаметр торцевого отверстия |
75 мм |
Буровая установка XY-130
|
Глубина сверления |
10-130м |
|
Максимальный диаметр открытого отверстия |
220 мм |
|
Диаметр торцевого отверстия |
75 мм |
