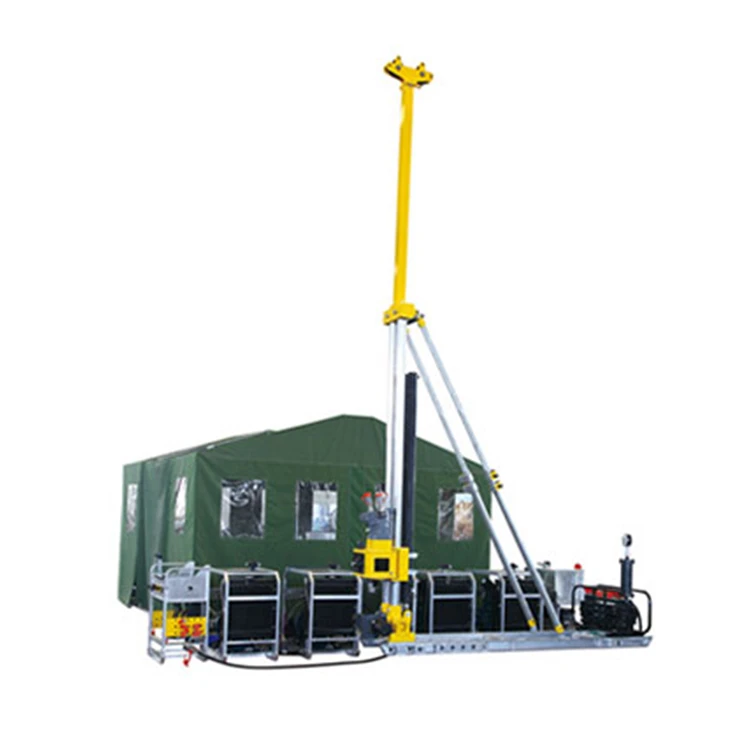

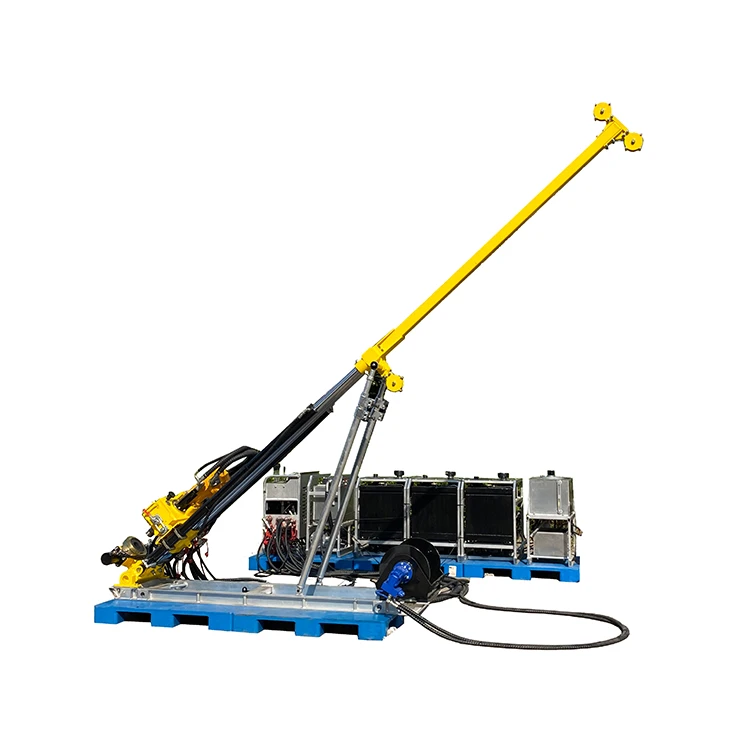

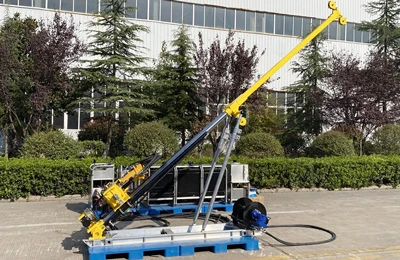

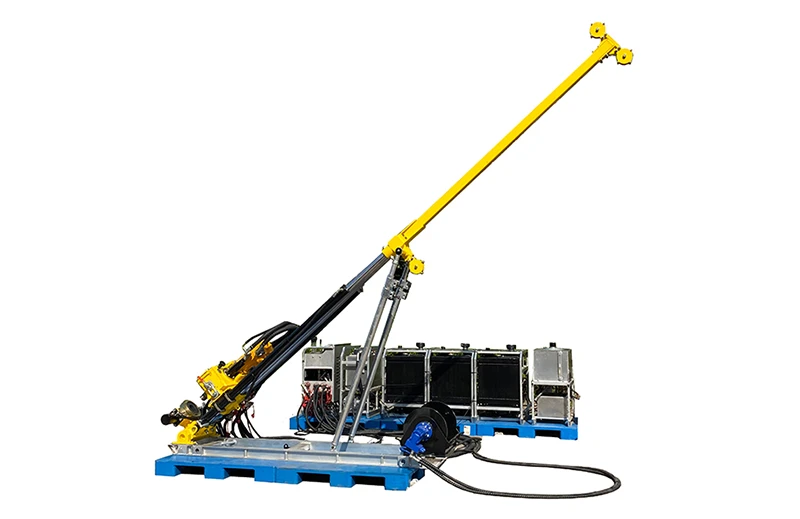

Портативная полностью гидравлическая колонковая буровая установка XDQB-6 широко используется в геологоразведке и разведке полезных ископаемых благодаря легкому доступу, высокой эффективности бурения и быстрому перемещению; при проведении инженерных изысканий на железных дорогах, шоссе, мостах, в области охраны водных ресурсов и гидроэнергетики, а также при прокладке туннелей; она также может использоваться в проектах муниципального и гражданского строительства геологические изыскания; инженерные изыскания для железных дорог, шоссе, мостов, охраны водных ресурсов и гидроэнергетики, а также для прокладки туннелей; он также может быть использован для инженерно-геологических изысканий, таких как муниципальное и гражданское строительство; особенно хорош при колонковом бурении и геодезических работах в горных районах, лесах, на плато и в других районах со сложным рельефом и неудобной транспортной развязкой. Это значительно экономит инвестиции в строительство временных дорог, сокращает сроки геологоразведочных работ, экономит рабочую силу, а также снижает риски и затраты на обслуживание клиентов.
| Силовой агрегат | Модель | В1505-Т |
| Силовой агрегат | Мощность (КВТ) | 33 |
| Силовой агрегат | Скорость вращения (об/мин) | 3000 |
Основные характеристики портативной полностью гидравлической установки колонкового бурения XDQB-6
Буровая установка оснащена гидравлическим приводом, модульной конструкцией, безопасной и надежной конструкцией, проста в эксплуатации, снижает трудоемкость и более удобна в использовании; буровая рама мачтового типа без буровой вышки может сверлиться под любым углом от 45 до 90 градусов; ключевые детали изготовлены из всемирно известного бренды, которые отличаются мощностью, стабильностью и надежностью; гидравлическая система высокоинтегрирована, не пропускает масло и имеет очень низкую частоту отказов; высокая эффективность бурения и меньшее количество аварий.
Основные технические параметры
|
Модель |
XDQB-3 |
XDQB-4 |
XDQB-6 |
XDQB-8 |
|
|
Возможность бурения |
ШИРИНА (Φ55) м |
450 |
600 |
800 |
1000 |
|
NTW (Φ71) м |
300 |
400 |
600 |
800 |
|
|
Ширина (Φ89) м |
150 |
200 |
400 |
600 |
|
|
Силовой агрегат |
Модель |
В1505-Т |
В1505-Т |
В1505-5Т |
В1505-5Т |
|
Мощность (КВТ) |
33 |
33 |
33 |
33 |
|
|
Скорость вращения (об/мин) |
3000 |
3000 |
3000 |
3000 |
|
|
|
1+1 |
2 |
3 |
4 |
|
|
Общая мощность (КВТ) |
33+13.2 |
66 |
99 |
132 |
|
|
Сверлильная головка |
Скорость вращения (об/мин) |
0~1300 |
0~1300 |
0~1300 |
0~1300 |
|
Максимальный крутящий момент вращения шпинделя (Нм) |
600 |
760 |
1170 |
1565 |
|
|
Максимальное усилие вытягивания (КН) |
100 |
120 |
160 |
160 |
|
|
Макс. Усилие подачи (КН) |
50 |
62 |
80 |
80 |
|
|
Ход подачи (мм) |
1800 |
1800 |
1800 |
1800 |
|
|
Углы сверления (°) |
45°~90° |
45°~90° |
45°~90° |
45°~90° |
|
|
Гидравлическая система |
Максимальное давление (МПа) |
16 |
20 |
25 |
25 |
|
Буровой насос |
Модель |
BW100/6-X |
BW100/6 |
BW100/6 |
BW100/6 |
|
Максимальная производительность (л/мин) |
100 |
100 |
100 |
100 |
|
|
Максимальное давление (МПа) |
6 |
6 |
6 |
6 |
|
|
Главная лебедка |
Грузоподъемность (КН) |
10 |
10 |
10 |
10 |
|
|
6 |
6 |
6 |
6 |
|
|
Ножной зажим |
Диапазон зажима (мм) |
КСТАТИ/НТВ/ХТВ |
КСТАТИ/НТВ/ХТВ |
КСТАТИ/НТВ/ХТВ |
КСТАТИ/НТВ/ХТВ |
|
Диаметр отверстия шпинделя (мм) |
134 |
134 |
134 |
134 |
|
Достижения в области технологического дизайна, мы не можем изменить действующее уведомление о продукте для вас, пожалуйста, простите меня!
Структура

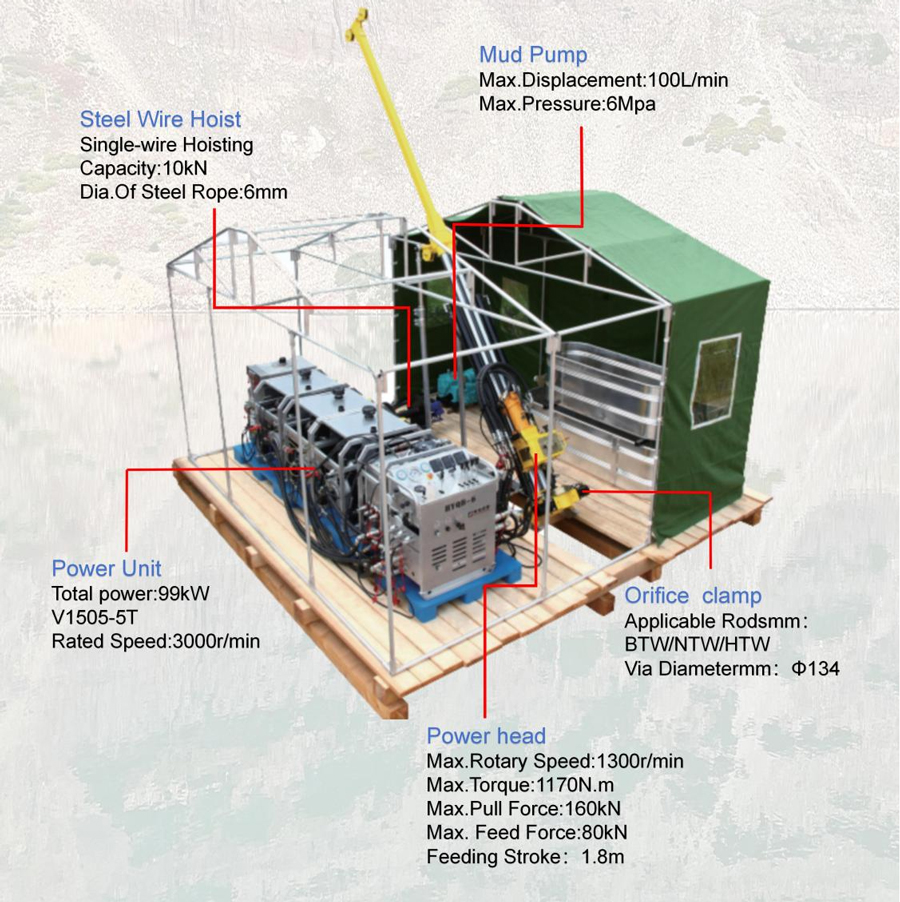

Компоненты портативной полностью гидравлической установки колонкового бурения XDQB-6: 1.Основная машина, 2.Панель управления, 3.Блок питания, 4. Буровой насос (4 части)
Основные компоненты описаны следующим образом
01
Главная машина
Основной корпус в основном состоит из пяти компонентов: ① ножной зажим; ② мачта в сборе; ③ силовая головка; ④ лебедка; ⑤ основание
Описание основной машины выглядит следующим образом:

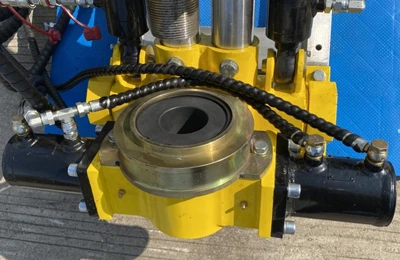

① Ножной зажим
Он представляет собой зажимной или разжимной гидравлический патрон с двумя цилиндрами, нажимающими на конусообразную втулку. Он выполняет следующие функции: ① Для совместной работы со сверлильной головкой зажим может удерживать стержень для изготовления и ломки. ② Имеется централизатор для управления штангой, обеспечивающий ее надежность и гарантирующий бурение скважины.
② Мачты
Универсальная система с двумя опорами образует пространственную треугольную конструкцию с подающей балкой. Она может сверлить под любым углом в диапазоне от 45 до 90 градусов, обеспечивая стабильность и надежность подающей балки под любым углом.

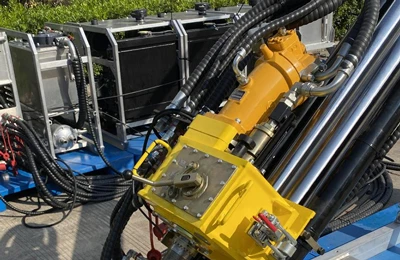

③ Силовая головка
Его форма представляет собой конструкцию с верхним приводом, приводимую в движение гидравлическим двигателем, с гидравлическим бесступенчатым регулированием скорости и механической двухскоростной передачей. Он предотвращает случайное отсоединение бурильной трубы, обладает большим приводным усилием и высокой эффективностью.

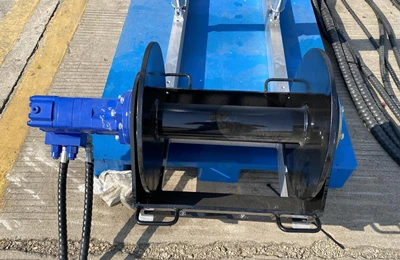

④ Лебедки
Гидравлическое управление осуществляется путем втягивания и вытягивания стального троса для подъема и опускания груза.
02

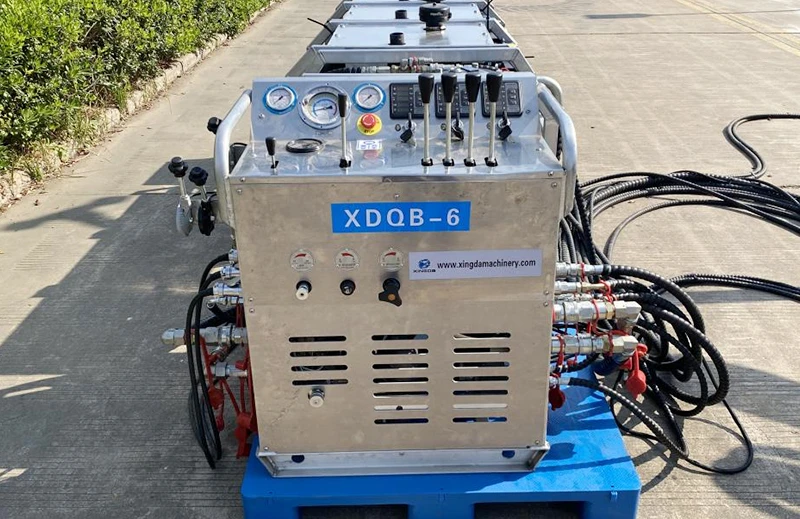

панель управления
Управляющий клапан имеет высокую степень централизации, гибкое управление, стабильную работу и высокую управляемость. Он также более эстетичен и прост в эксплуатации.
03

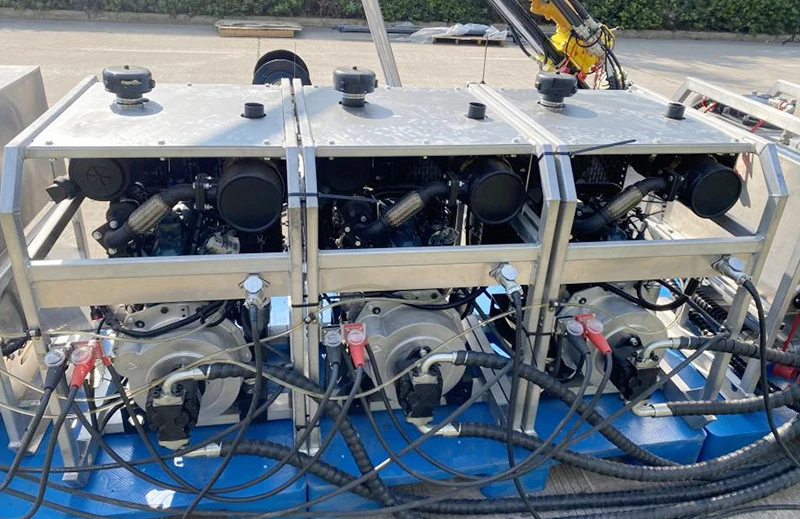

Силовой агрегат
Модульная конструкция, удобная для транспортировки. Машина оснащена двигателями известных марок, что обеспечивает стабильную работу. Мощный двигатель и высокопроизводительная конфигурация обеспечивают более длительный срок службы машины.
