Буровая установка XD-100 представляет собой легкую механическую инженерную буровую установку с верхним приводом, используемую в промышленном и гражданском строительстве, муниципальном строительстве, транспортном движении, охране водных ресурсов, управлении окружающей средой и других отраслях промышленности; в основном используются твердосплавные и алмазные сверла для ударного, вращательного и комбинированного бурения, что может соответствовать требованиям машиностроения геологические изыскания, колонковое бурение, отбор проб, гидрология, небольшие скважины на воду, затирка швов и другие инженерные работы. Используется для разведочного бурения, отбора проб, испытаний на месте, формирования отверстий и проходки скважин в различных пластах.
| Соответствующий буровой насос (опционально) | BW-160 | ||||
| Масса машины (включая мощность) (кг) | 750 | ||||
| Подъемная сила одиночного троса лебедки (КН) | 11 | ||||
Основные характеристики портативной установки колонкового бурения XD-20BP
При бурении он может непосредственно приводить в движение обсадную колонну. Рабочий ход поворотного привода может достигать 1,8 или 2,3 м, что повышает эффективность бурения.
Роторный агрегат имеет новую прочную конструкцию и также может быть оснащен устройством для бурения больших отверстий, которое может одновременно удовлетворять требованиям к конструкции при вращательном бурении обсадной колонны/колонковых труб и ударном бурении внутри трубы в сложных пластах, что значительно повышает эффективность бурения сложных пластов.
Вся машина имеет простую конструкцию, ее легко разбирать и собирать, она проста в обслуживании и удобна в перемещении.
Основные технические параметры
|
Номер модели |
XD-100 |
||||
|
Мощность бурения |
Диаметр сверления (мм) |
130 |
110 |
91 |
75 |
|
Глубина бурения (м) |
50 |
80 |
100 |
120 |
|
|
Параметр вращателя |
Максимальный крутящий момент (КН.м) |
10 |
|||
|
Максимальное усилие подачи (КН) |
15 |
||||
|
Максимальная подъемная сила |
25 |
||||
|
Ход подачи (мм) |
1800/2300 |
||||
|
Частота вращения дизеля (об/мин) |
Низкая передача: 142,302,716 Высокая передача:475,960 |
||||
|
Соответствующий буровой насос (опционально) |
BW-160 |
||||
|
Масса машины (включая мощность) (кг) |
750 |
||||
|
Силовая модель |
Номинальная мощность (кВт) |
Скорость (об/мин) |
|||
|
Дизельный двигатель |
12,1КВТ |
2400 об/мин |
|||
|
Электрический |
11 кВт-4 |
1440 об/мин |
|||
|
Соответствующая бурильная труба |
Диаметр бурильной штанги (мм) |
042/050 |
|||
|
Длина бурильной штанги (м) |
1.5/2.0 |
||||
|
Подъемная сила одиночного троса лебедки (КН) |
11 |
||||
|
Размеры |
Транспортное состояние (мм) |
1950*1200*2550 |
|||
|
Рабочее состояние (мм) |
1950*1200*4250 |
||||
|
Минимальный рабочий зазор (длина цепи) |
2550 |
||||
|
Hote: Высота перемещения может быть настроена в соответствии с пожеланиями заказчика |
|||||
Достижения в области технологического дизайна, мы не можем изменить действующее уведомление о продукте для вас, пожалуйста, простите меня!
Структура
Компоненты портативной установки колонкового бурения XD-20BP: 1. Основание, 2.Регулирующий клапан, 3. Двигатель, 4. Силовая головка, 5.Мачта и опора, 6. Лебедка, 7. Цилиндр (7 деталей)
Основные компоненты описаны следующим образом
01

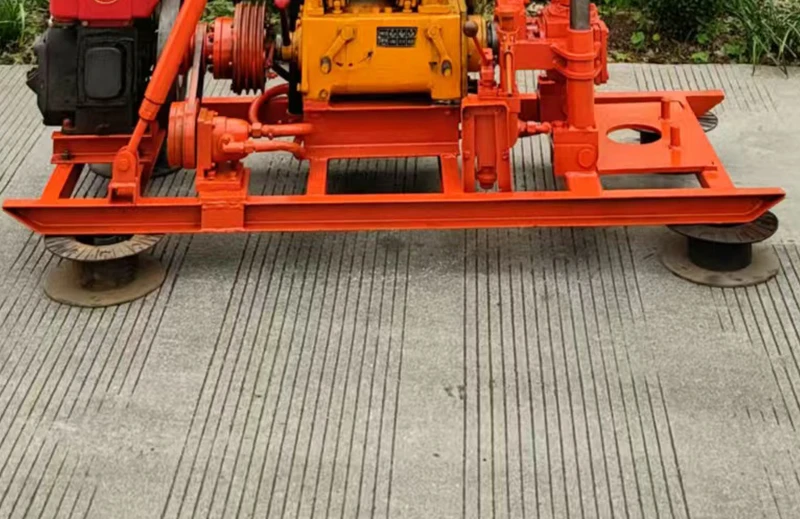

Основа
Усиленное основание бурового станка позволяет стабилизировать машину и сделать ее работу более стабильной в полевых условиях.
02
Регулирующий клапан
Рукоятка управления управляется централизованно, что делает управление простым и удобным.
03

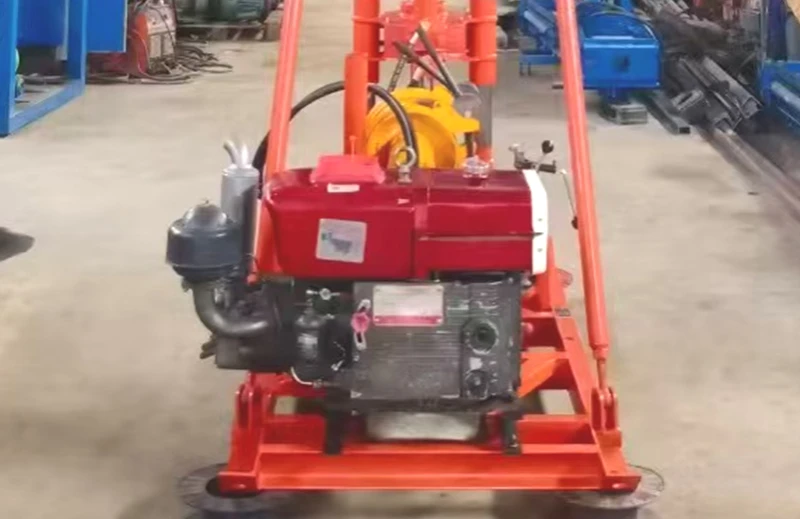

Силовой агрегат
Дизельный двигатель известной марки мощностью 12 кВт обеспечивает стабильную работу. Мощный двигатель и высокопроизводительная конфигурация обеспечивают более длительный срок службы машины.
04

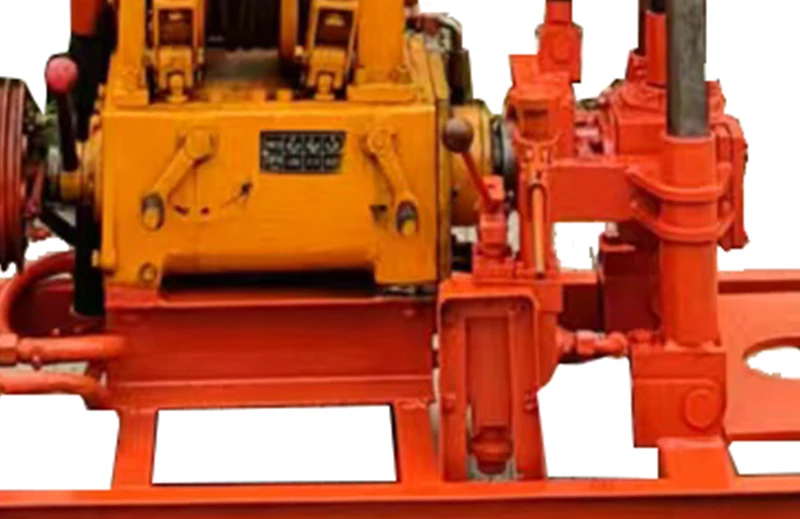

Сверлильная головка
Совместим с различными сверлильными инструментами.Коробка передач имеет три передачи: высокую, низкую и нейтральную.
Мощная гидравлическая головка, быстрое сверление, не боится пересеченной местности.
05
Мачта и опоры
Оснащенный опорной стойкой, процесс бурения становится более стабильным, а также экономит рабочую силу и повышает эффективность работы.
06
Лебедка
Оснащенный лебедкой инструмент для геологического бурения может быть поднят более удобно и с большей эффективностью. Лебедка в сочетании с тяжелым перфоратором может использоваться для стандартных испытаний на проникновение, извлечения грунта и зондирования.
