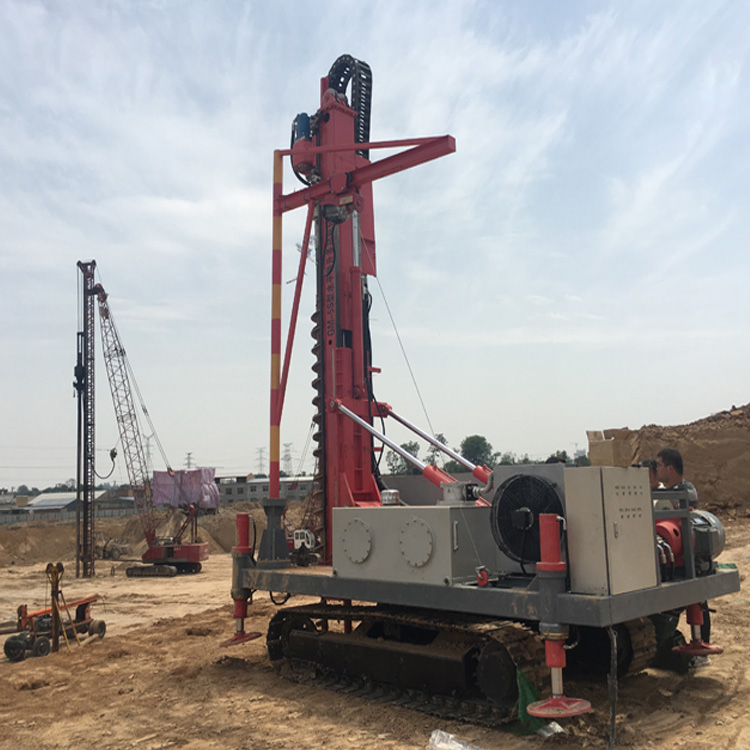

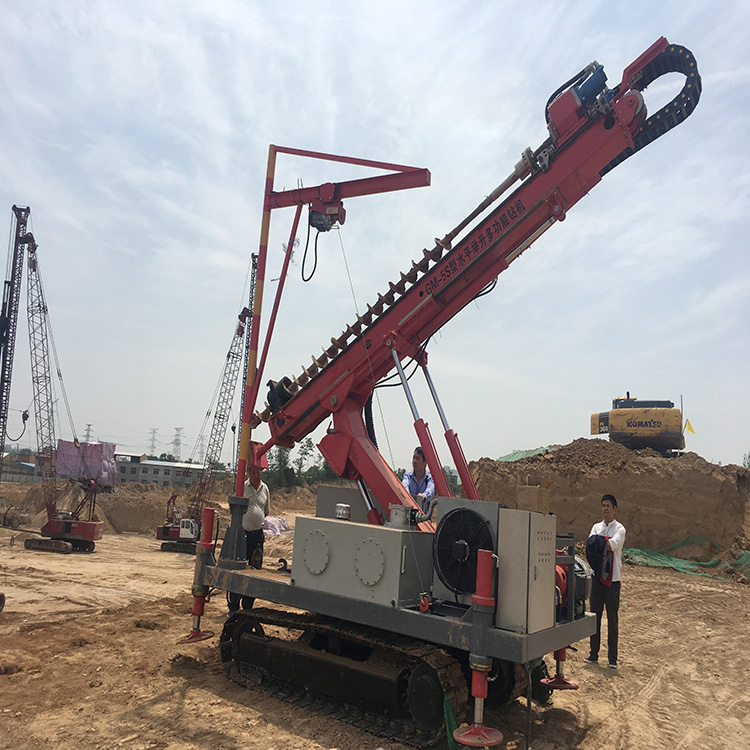

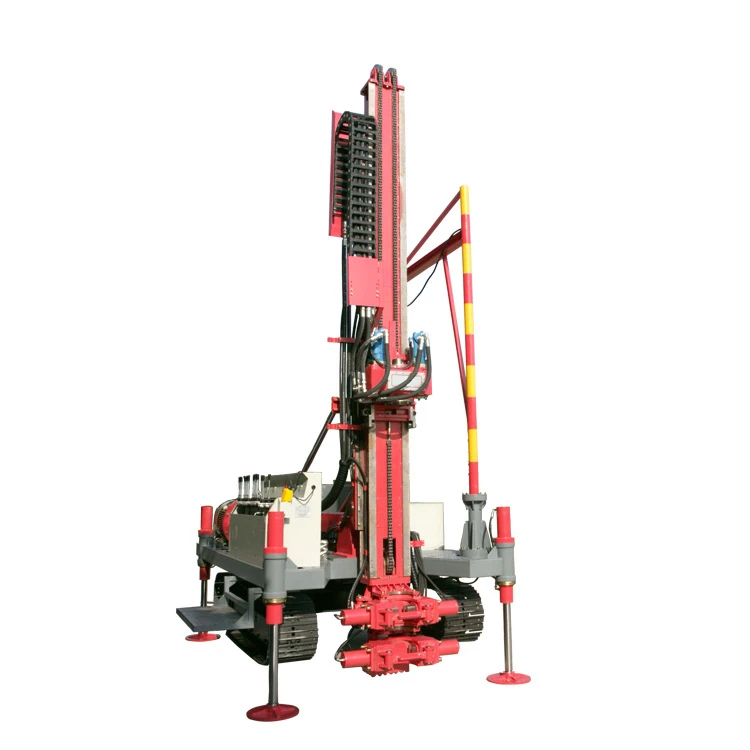

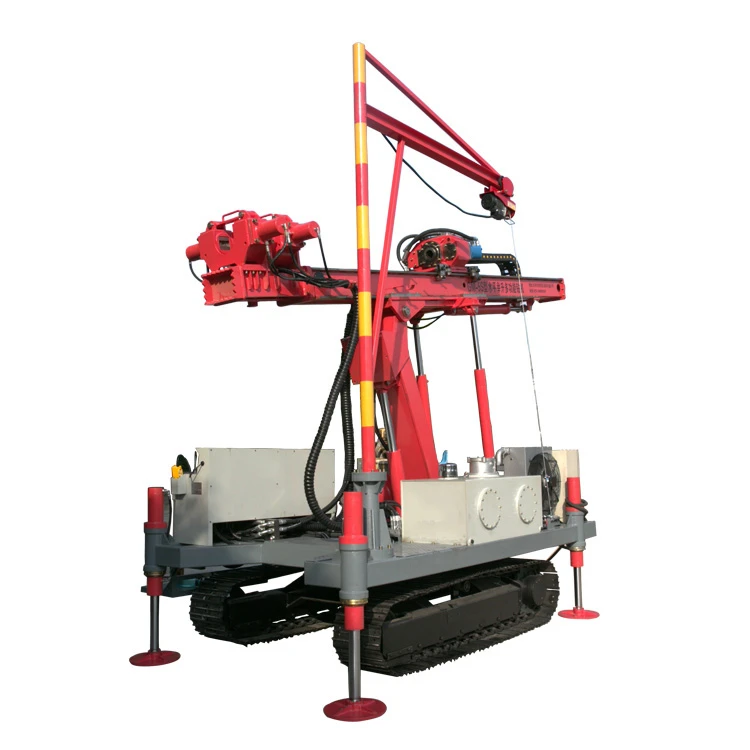

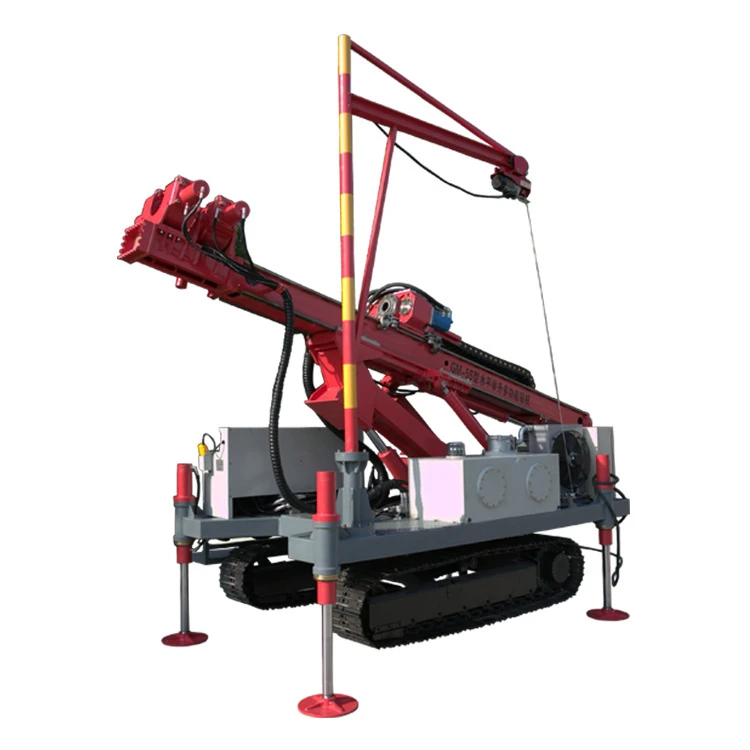

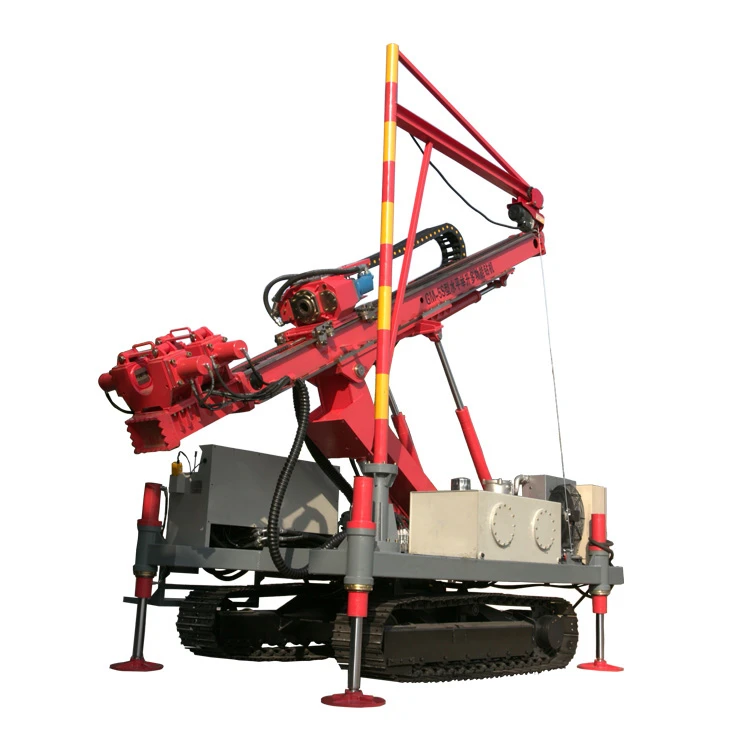

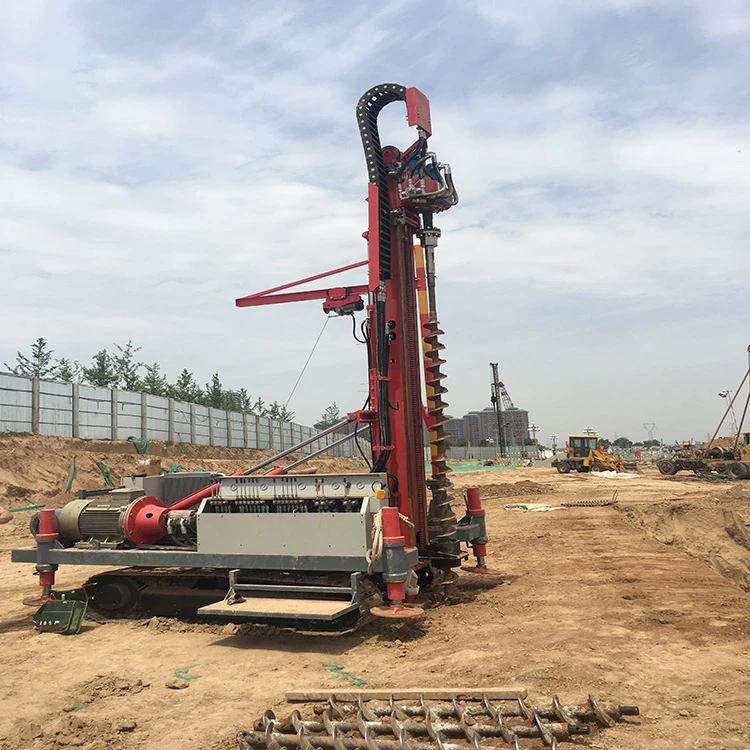

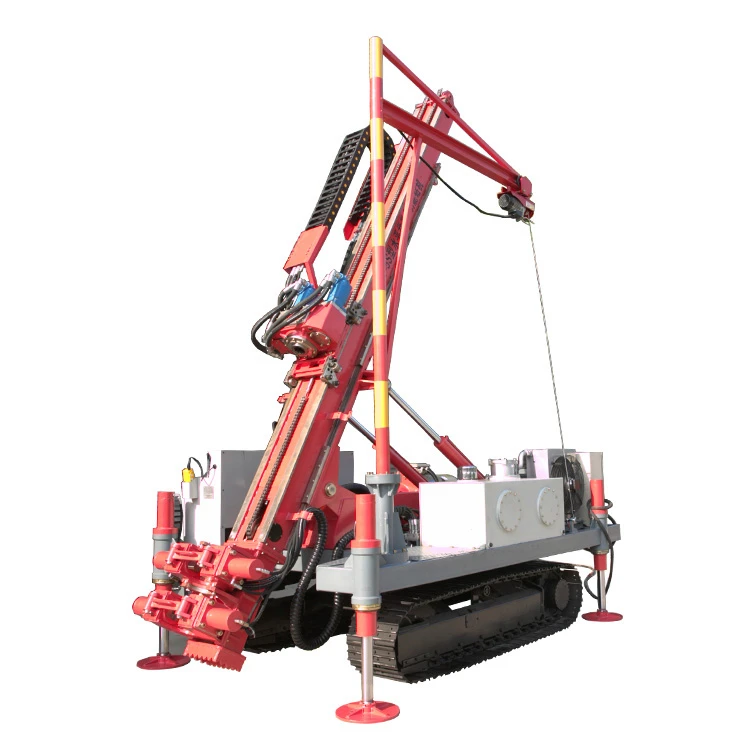

Многофункциональная буровая установка с горизонтальным подъемом GM-5S представляет собой полностью гидравлическую буровую установку на гусеничном ходу, которая обеспечивает крепление на склоне глубокого котлована, роторную струйную обработку и осадку грунта для удовлетворения различных требований строительного процесса. Буровая установка - это инженерная буровая установка, разработанная нашей компанией в результате долгосрочных исследований рынка и общения с клиентами, и основанная на условиях строительства сложной анкерной опоры глубокого заложения фундамента. В основном разработана технология крепления откосов глубокого заложения фундамента и дополнена роторно-струйной конструкцией. Он обладает такими характеристиками, как хорошая маневренность, широкий диапазон рабочих отверстий, высокая эффективность, хорошее качество бурения и низкий уровень загрязнения окружающей среды.
Особенности
1. Система имеет простую конструкцию, удобное обслуживание и низкую стоимость.
2. Высота горизонтального подъема составляет до 3,5 метров, а минимальная - 1,8 метра.
Двухрядный анкерный трос может быть сконструирован за один раз.
3.Выборочное соотношение мощности позволяет эффективно снизить энергопотребление и количество отходов.
4.Общая структура проще, компоновка более рациональна, а управление легко понять и гуманизировано.
5. Поддержка буровых установок автокранами может эффективно снизить трудоемкость работников и затраты на оплату труда.
Основные технические параметры
|
Диаметр отверстия: |
¢50-250 мм |
|||
|
Глубина отверстия: |
100-120 м |
|||
|
Диаметр бурильной штанги (мм): |
¢50 |
¢73 |
¢76 |
¢89 |
|
Угол наклона бурильной вышки: |
вниз: 0-90° |
вверх: 0-7° |
||
|
Выходная скорость вращения силовой головки: |
15-150 (об/мин) |
|||
|
Максимальный крутящий момент силовой головки: |
6800 (Н·м) |
|||
|
Ход силовой головки: |
3200 (мм) |
|||
|
Ход подачи нижнего кронштейна : |
900 (мм) |
|||
|
Высота подъема по горизонтали: |
Максимальная: 3500 мм |
Минимальная: 1800 мм |
||
|
Номинальная подъемная сила силовой головки: |
50 КН |
|||
|
Потребляемая мощность: |
55 кВт+18,5 кВт+2,2 кВт |
|||
|
Д*Ш*В (в транспортном состоянии): |
5450x2300x2250 (мм) |
|||
|
Вес |
7000 кг |
|||
|
MОК |
1Подать |
|||
|
срисом |
43300 |
|||
Достижимый процесс строительства
1. Сверление буровым долотом с тремя лопастями, разгрузка бурового раствора от шлака, подходит для высокоскоростного бурения слоев почвы и других пластов.
2. Сверление спиральной буровой штангой малого диаметра (>=200 мм), подходит для слоя почвы.
3. Пневматический перфоратор DTH с воздушным отводом шлака.Он подходит для строительства слоя горных пород
и разрушенного слоя.
4. Бурение обсадных колонн.
5. Бурение композитных обсадных колонн и бурильных труб.
6. Одинарная, двойная, тройная вращающаяся струя, конструкция с фиксированной струей.
