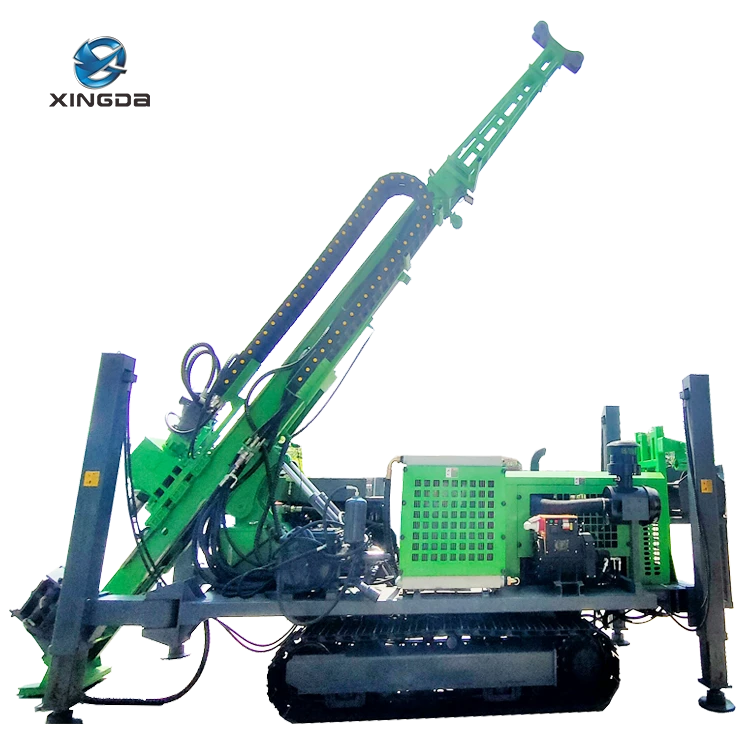

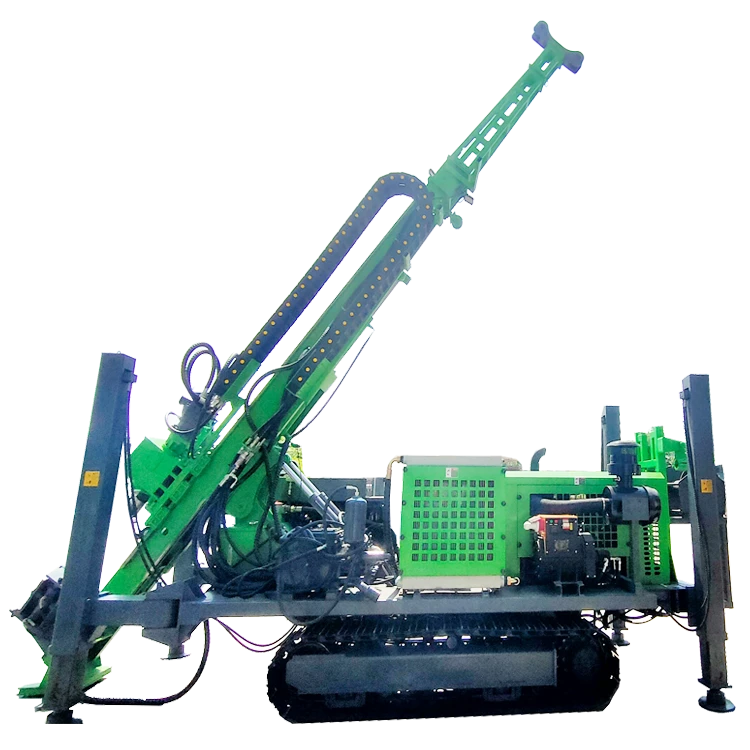

Полностью гидравлическая колонковая буровая установка XDY-1600

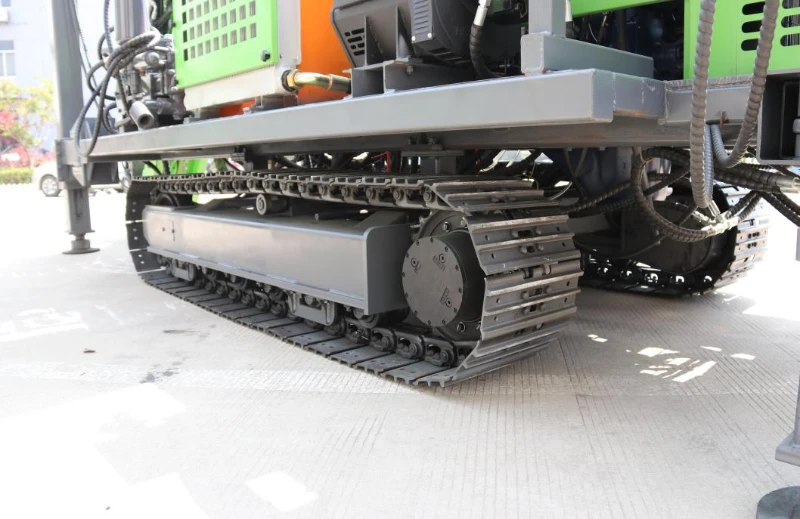

Гусеничное шасси

стальная гусеничная гусеница весом 10 тонн.

Трасса оснащена низкоскоростным гидравлическим двигателем с высоким крутящим моментом, беспроводным дистанционным управлением при ходьбе, высокой безопасностью, высокой способностью к лазанию.

Скорость перемещения машины может достигать 2-3 км/ч, что подходит для перемещения и эксплуатации в горных районах и на раскисшем грунте.

Силовой агрегат

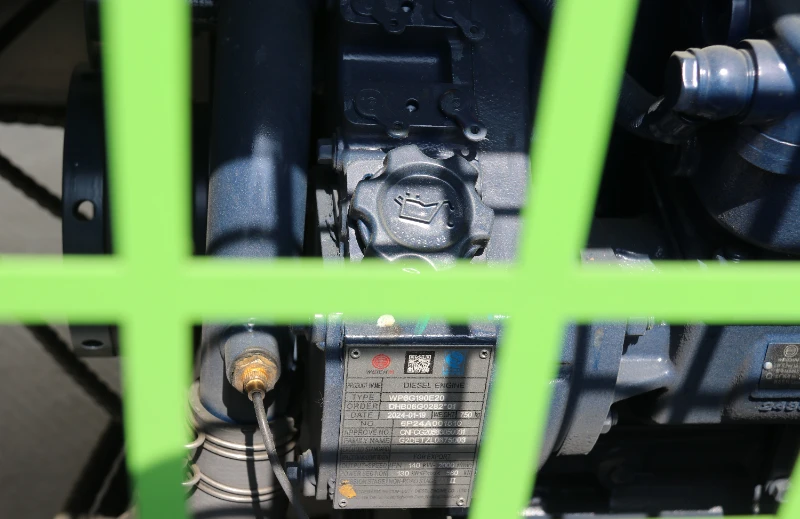

Шестицилиндровый двигатель Weichai, аксиально-поршневой насос Beijing Huade + тройной шестеренчатый насос с полным гидравлическим приводом, высокое давление в системе, высокая выходная мощность.

Гидравлическая система:

Гидравлическая система оснащена двойной фильтрацией гидравлического масла, двухступенчатой системой воздушного охлаждения + одноступенчатой системой водяного охлаждения для обеспечения теплового баланса и чистоты гидравлической системы, благодаря чему температура в системе поддерживается в заданном диапазоне, а стабильность и долговечность буровой установки значительно повышаются.

Гидравлический шланг состоит из двух слоев трубы высокого давления, оплетенной стальной проволокой, а также защитного рукава, стойкого к износу.

Гидравлическая система имеет чувствительное к нагрузке управление, отличающееся высокой эффективностью и большим крутящим моментом.

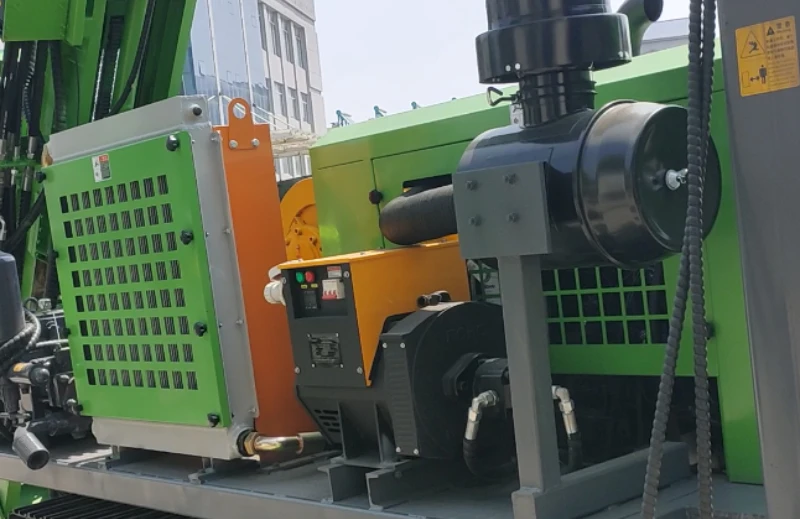

Оснащенный гидравлическим генератором, генератор с гидравлическим приводом преобразует механическую энергию двигателя в гидравлическую энергию через гидравлический насос, дополнительно обеспечивая работу всех компонентов гидравлической системы.

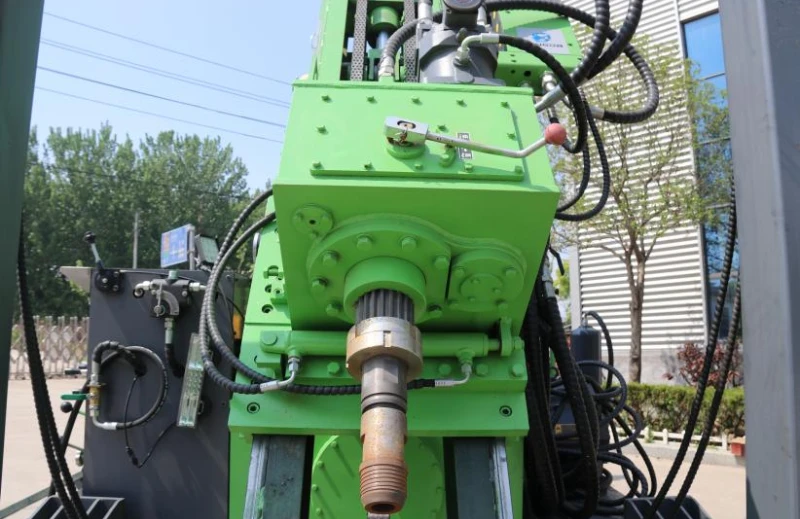

Сверлильная головка

Силовая головка оснащена механической двухскоростной бесступенчатой регулировкой скорости, плавающим шпинделем, стабильным и надежным сверлением, а силовая головка оснащена механизмом бокового перемещения, с помощью которого удобно поднимать и отпускать сверлильный инструмент.

Вращательная функция силовой головки приводится в действие аксиально-поршневым насосом и двигателем с наклонным валом. Она отличается компактной конструкцией, небольшими размерами, хорошей ударопрочностью, длительным сроком службы и высоким крутящим моментом, что значительно повышает эффективность бурения.

Силовая головка оснащена механизмом подачи с цепью масляных цилиндров, увеличивающим скорость вращения, что обеспечивает плавное и надежное перемещение.

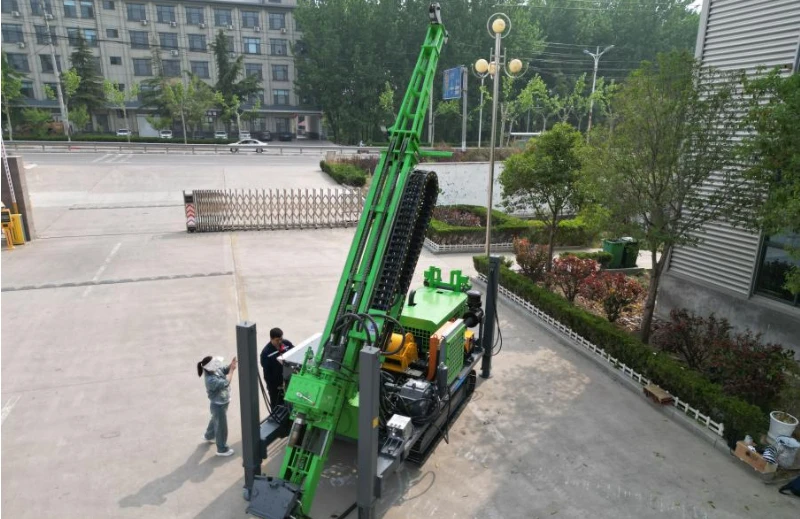

Мачта

Мачта поднимается и опускается с помощью гидравлических цилиндров и может автоматически выдвигаться и убираться. Длина направляющей составляет 1200 мм, и она может поворачиваться на любой угол от 0 до 90° для бурения.

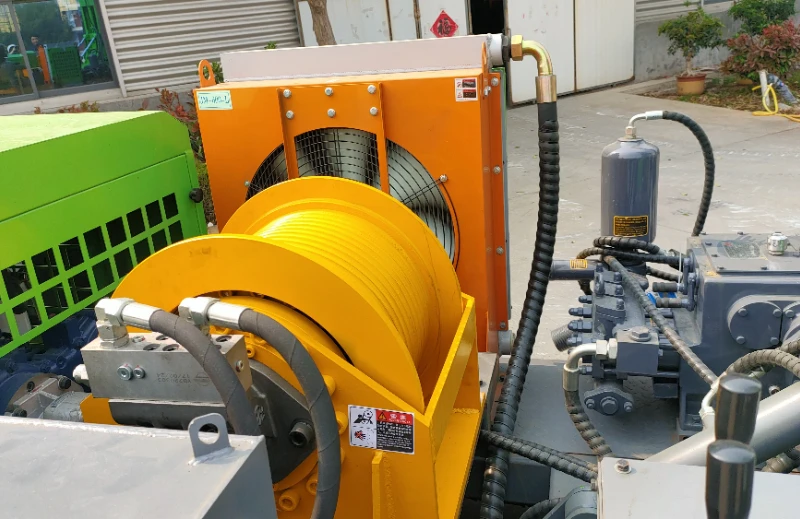

Лебедка

Он оснащен двумя типами лебедок - основной и вспомогательной. Это делает процесс строительства более удобным и эффективным. Он приводится в движение гидравлическим двигателем, обеспечивающим бесперебойную работу.

Основная подъемная сила подъемника составляет 30 КН.

Барабан лебедки изготавливается с помощью единого процесса литья, что обеспечивает лучшую прочность и большую грузоподъемность каната.

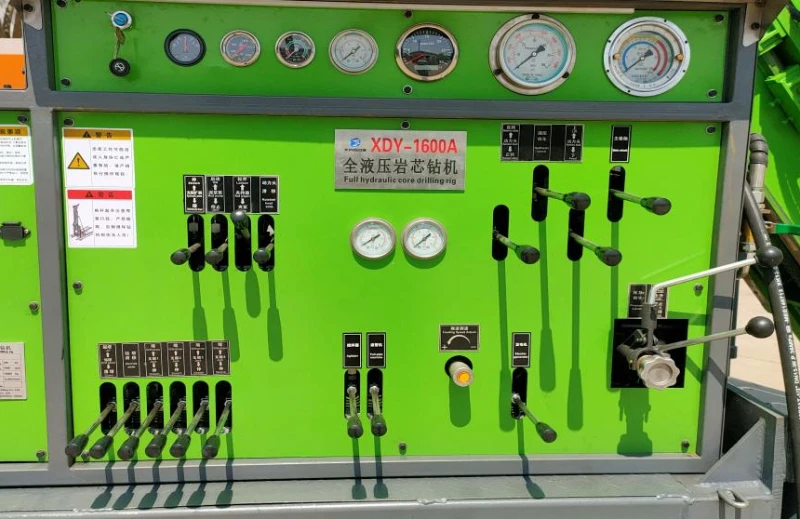

Панель управления

Система управления проста по конструкции, имеет низкую частоту отказов и удобна в обслуживании.

Контроль всех параметров, простота в эксплуатации

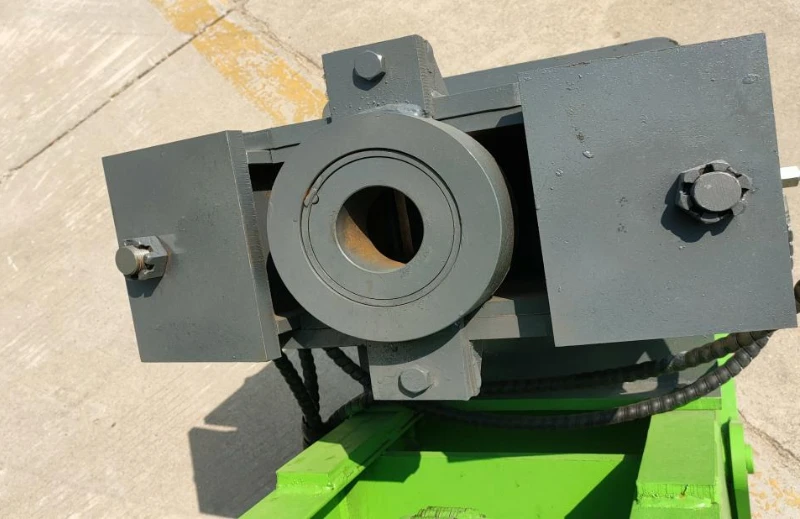

Ножной зажим

Захват имеет простую конструкцию, надежный зажим и сильное усилие зажима.

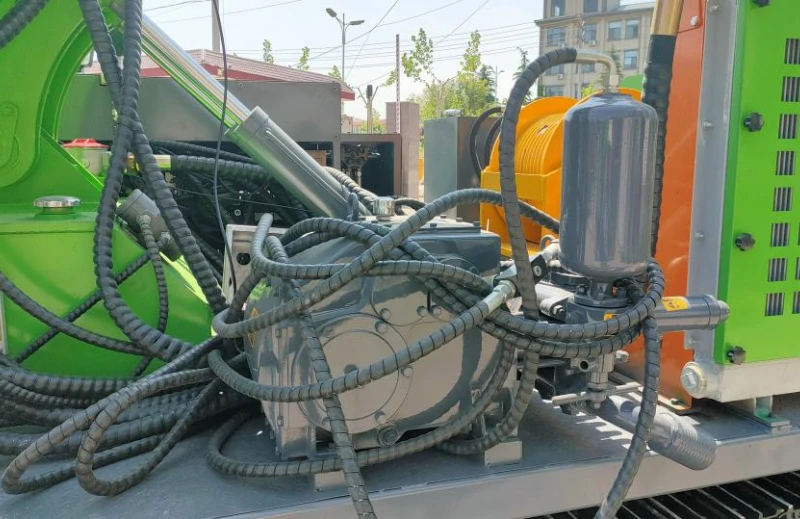

Буровой насос

Используйте буровые насосы известных марок.

Управление буровым насосом осуществляется пропорционально, и поток бурового раствора можно регулировать в соответствии с условиями работы.
