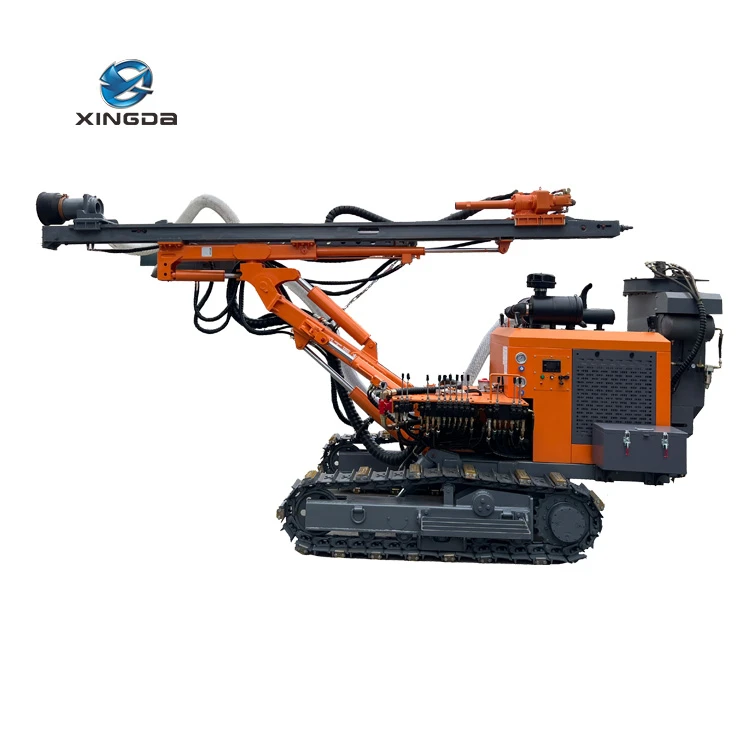

Буровая установка DTH на гусеничном ходу XD-420B

Буровая установка DTH на гусеничном ходу серии XD подходит для бурения скважин средней глубины в открытых карьерах, таких как горнодобывающая промышленность, разработка карьеров, железные дороги, транспорт, охрана водных ресурсов, производство строительных материалов и военное дело, а также для высокоэффективного бурения горных пород. Он также широко используется при креплении анкерных болтов, выемке каналов и бурении скважин в канализационных проектах.

Дизельный двигатель	Yuchai YCD4R22T-8 60 кВт
Диаметр отверстия (мм)	90-130
Размеры бурильных труб (мм)	Φ76x3000 мм

Спросите сейчас Связаться с нами

Основные характеристики Основные технические параметры Структура Основные компоненты описаны следующим образом

Основные характеристики гусеничной буровой установки DTH XD-420B

Эта модель оснащена двухмоторной вращающейся головкой и многоканальным клапаном с регулируемой скоростью вращения. Крутящий момент при вращении может достигать 1950 Нм, что соответствует требованиям к буровым штангам диаметром 76 мм и 130 мм. Максимальная скорость вращения может достигать 150 об/мин, что удовлетворяет потребности некоторых заказчиков в высокоскоростном бурении в слоях мягких пород. В то же время модели серии 420B стандартно оснащены инженерными гусеницами и поршневыми двигателями, что повышает их проходимость, а качество - стабильность и надежность. Эта модель является наиболее полно сконфигурированным продуктом среди аналогичных моделей.

Эта серия буровых станков представляет собой экономичный погружной буровой станок с высокой конфигурацией и полным набором функций.

Основные технические параметры

Модель	XD-420B
Дизельный двигатель	Yuchai YCD4R22T-8 60 кВт
Диаметр отверстия (мм)	90-130
Размеры бурильных труб (мм)	Φ76x3000 мм
D-й молоток	4”/3.5”
Крутящий момент при вращении (макс.) (Нм)	2200
Скорость вращения (об/мин)	0-150
Усилие подачи (КН)	15
Подъемная сила (КН)	25
Тип подачи	Цепной цилиндр
Максимальная скорость движения (км/ч)	2.5
Восхождение (°)	25
Общий вес (кг)	4500/4250
Транспортные размеры (ДхШхВ) (мм)	490021002200

Достижения в области технологического дизайна, мы не можем изменить действующее уведомление о продукте для вас, пожалуйста, простите меня!

Структура

Компоненты буровой установки DTH на гусеничном ходу XD-420B: 1. Рама гусеничного движителя; 2. Силовой агрегат; 3.Силовая головка в сборе; 4. Буровой манипулятор; 5. Пульт управления; 6. Воздушный фильтр; 7.Выравнивающий цилиндр; 8. ящик для инструментов (8 деталей)

Основные компоненты описаны следующим образом

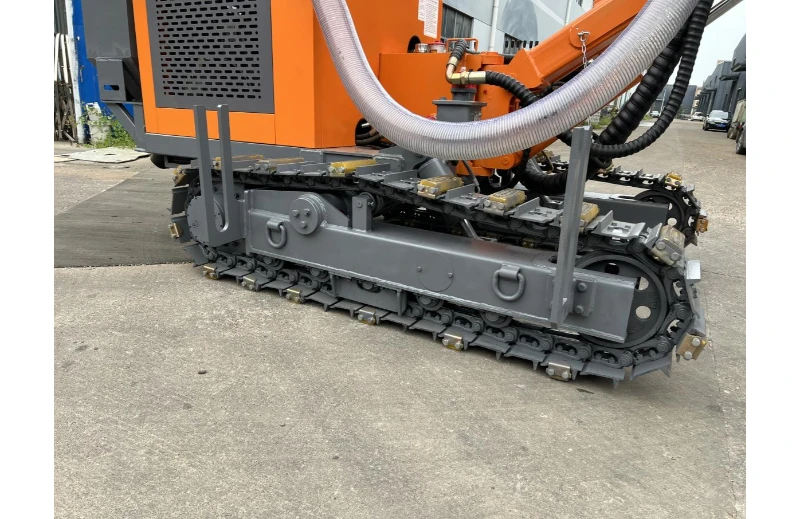

Рама для шагающего автотрека

Используя инженерный шагающий двигатель, вы обладаете высокой способностью к лазанию и низкой частотой отказов.

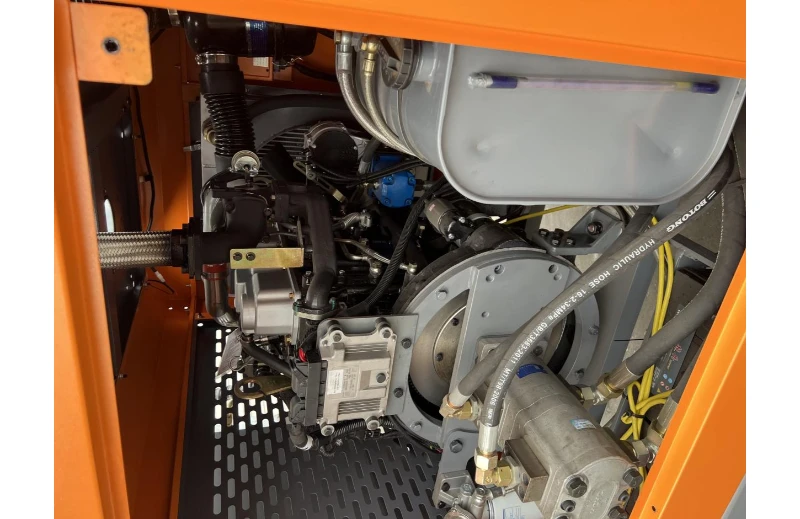

Силовой агрегат

Чтобы адаптироваться к различным условиям работы и требованиям заказчика, используются различные технические характеристики дизельных двигателей и электродвигателей, отвечающих различным требованиям в соответствии с национальными стандартами выбросов.

Снимите картер коробки передач, подключите его непосредственно к двигателю, и частота отказов будет низкой.

Сверлильная головка

Оснащен двойным циклоидальным моторным гироскопом с большим крутящим моментом, эффективными и долговечными характеристиками.

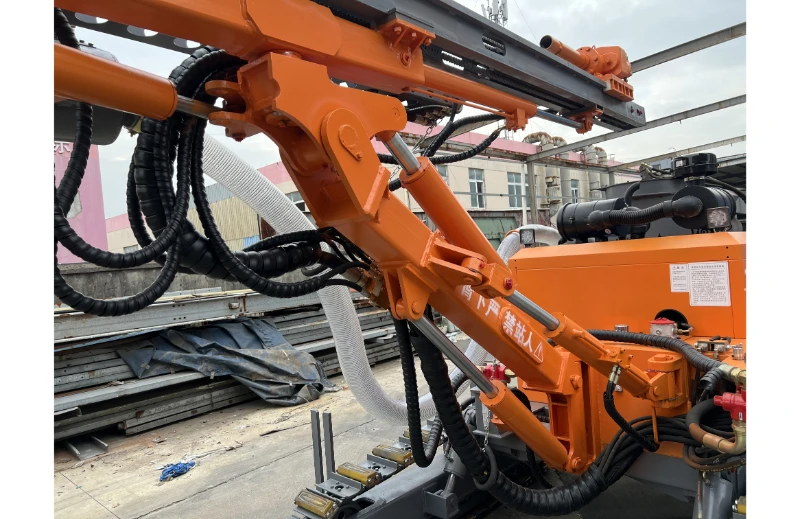

Буровой рычаг

Сверлильный кронштейн имеет новую конструкцию и удобную регулировку, что значительно увеличивает диапазон операций сверления и позволяет сверлить небольшие горизонтальные отверстия. Минимальная высота горизонтального отверстия 300 мм.

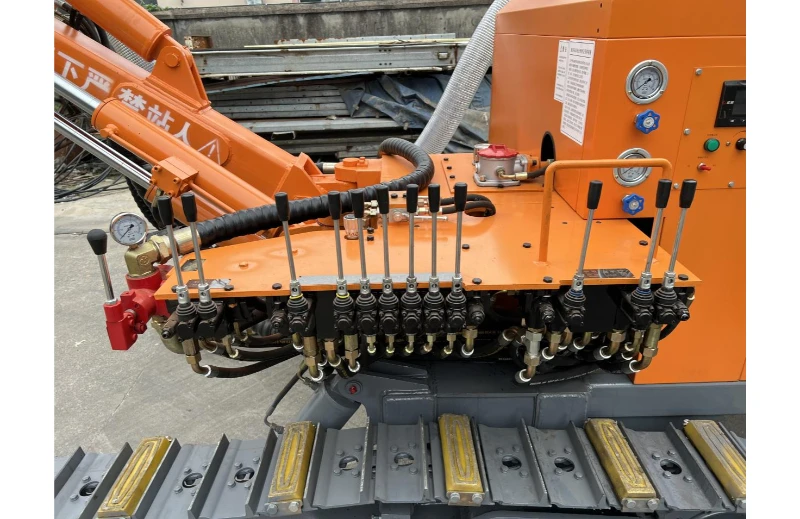

Пульт управления

Новая гидравлическая система с высокой и низкой скоростью вращения позволяет сократить дополнительное время работы. Соответствует требованиям различных условий труда.

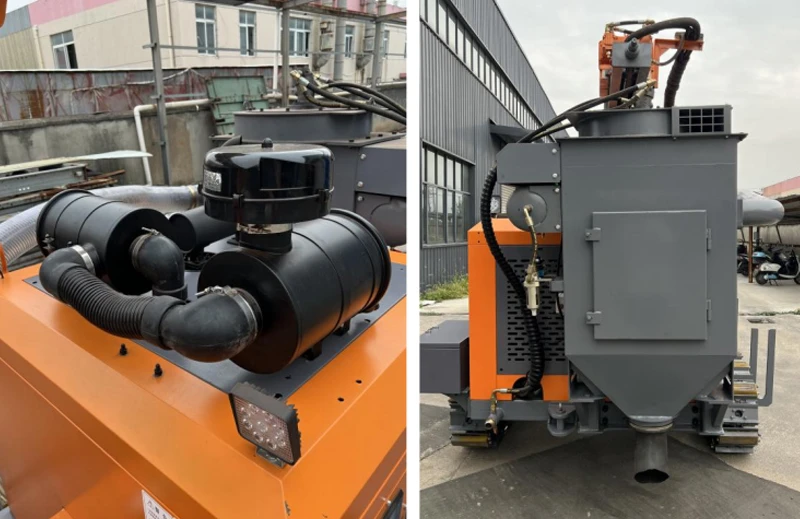

Воздушный фильтр

Использование предварительного фильтра, воздушного фильтра в масляной ванне и воздушного фильтра с тремя фильтрами фильтрации для дизельного двигателя в условиях высокой запыленности обеспечивает гарантию.

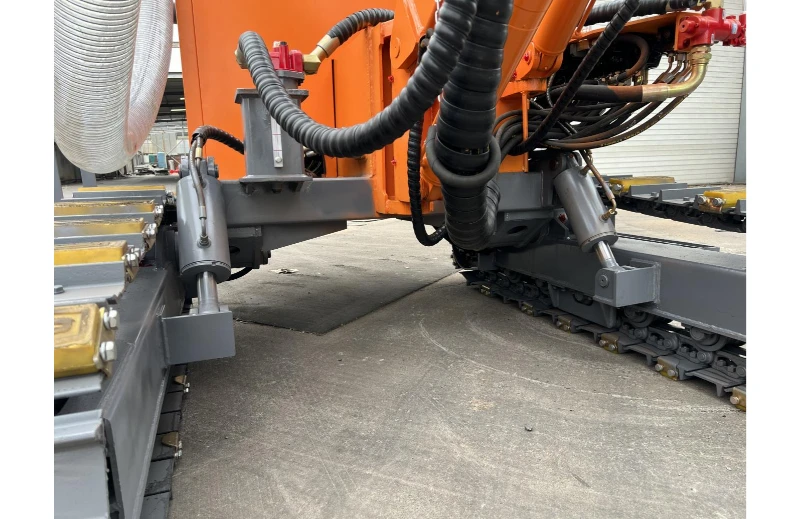

Выровняйте цилиндр

Цилиндр выравнивания гусениц, подходящий для различных условий местности, повышает устойчивость всей машины.
