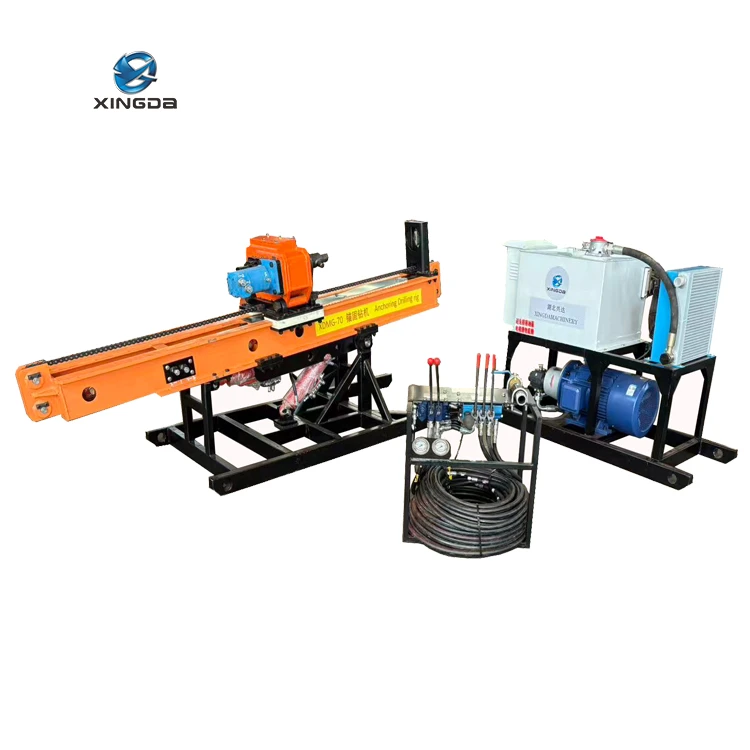

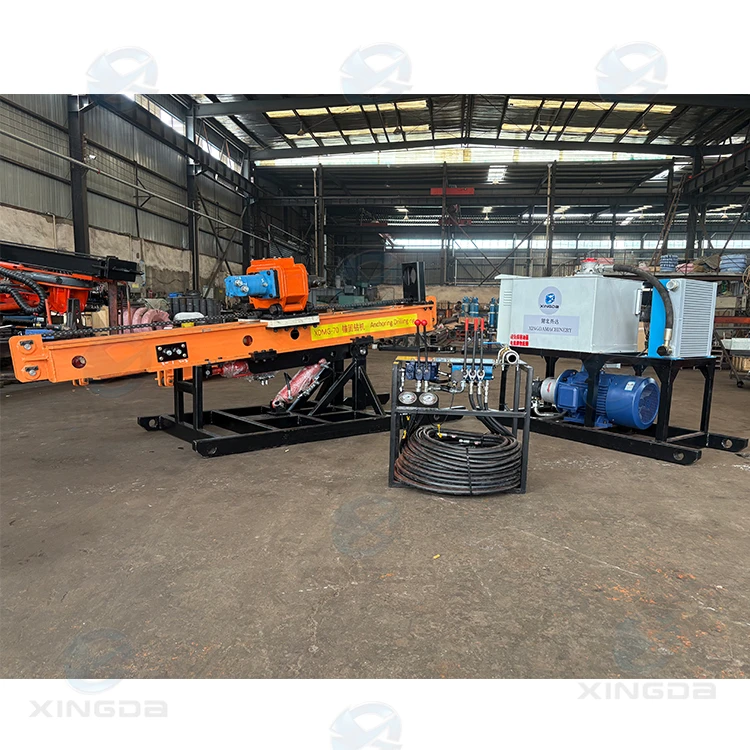

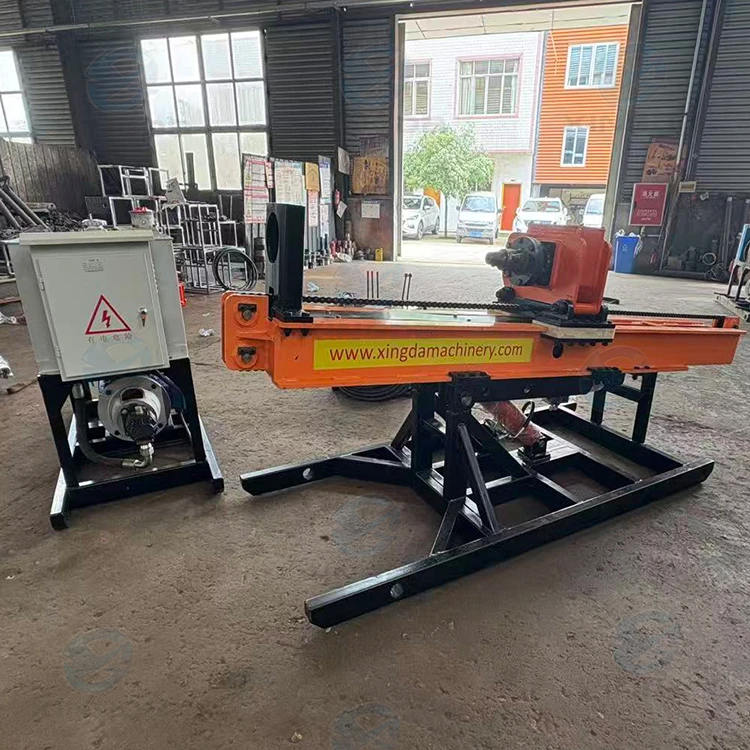

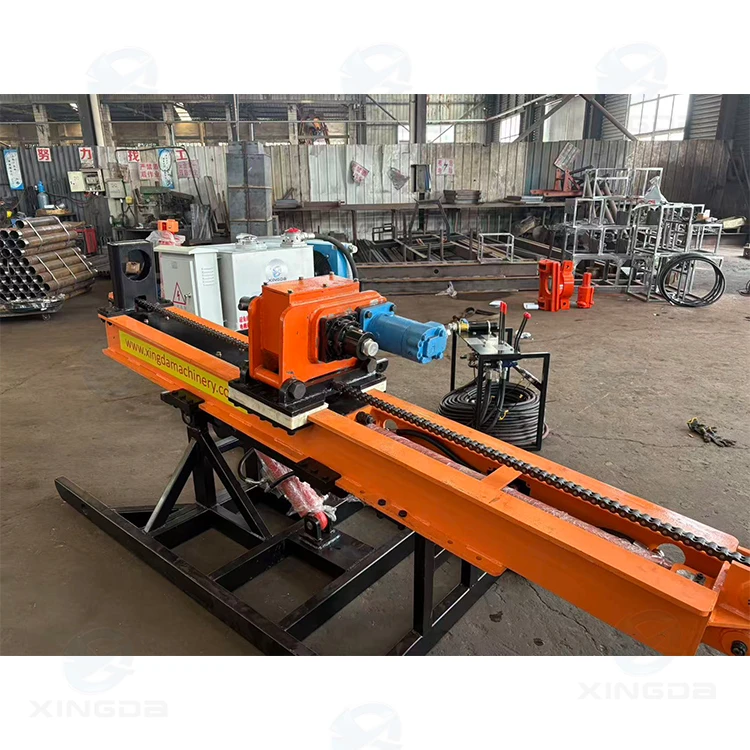

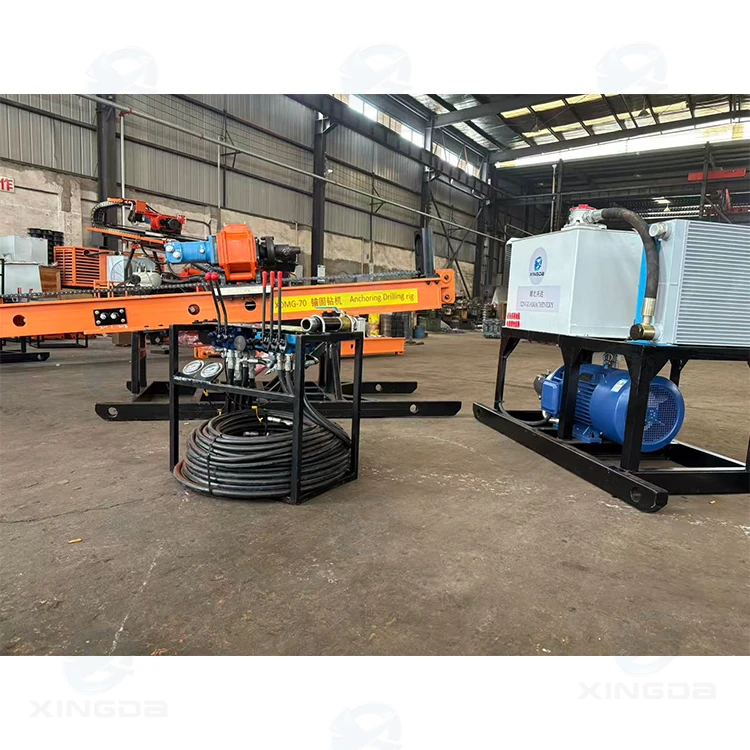

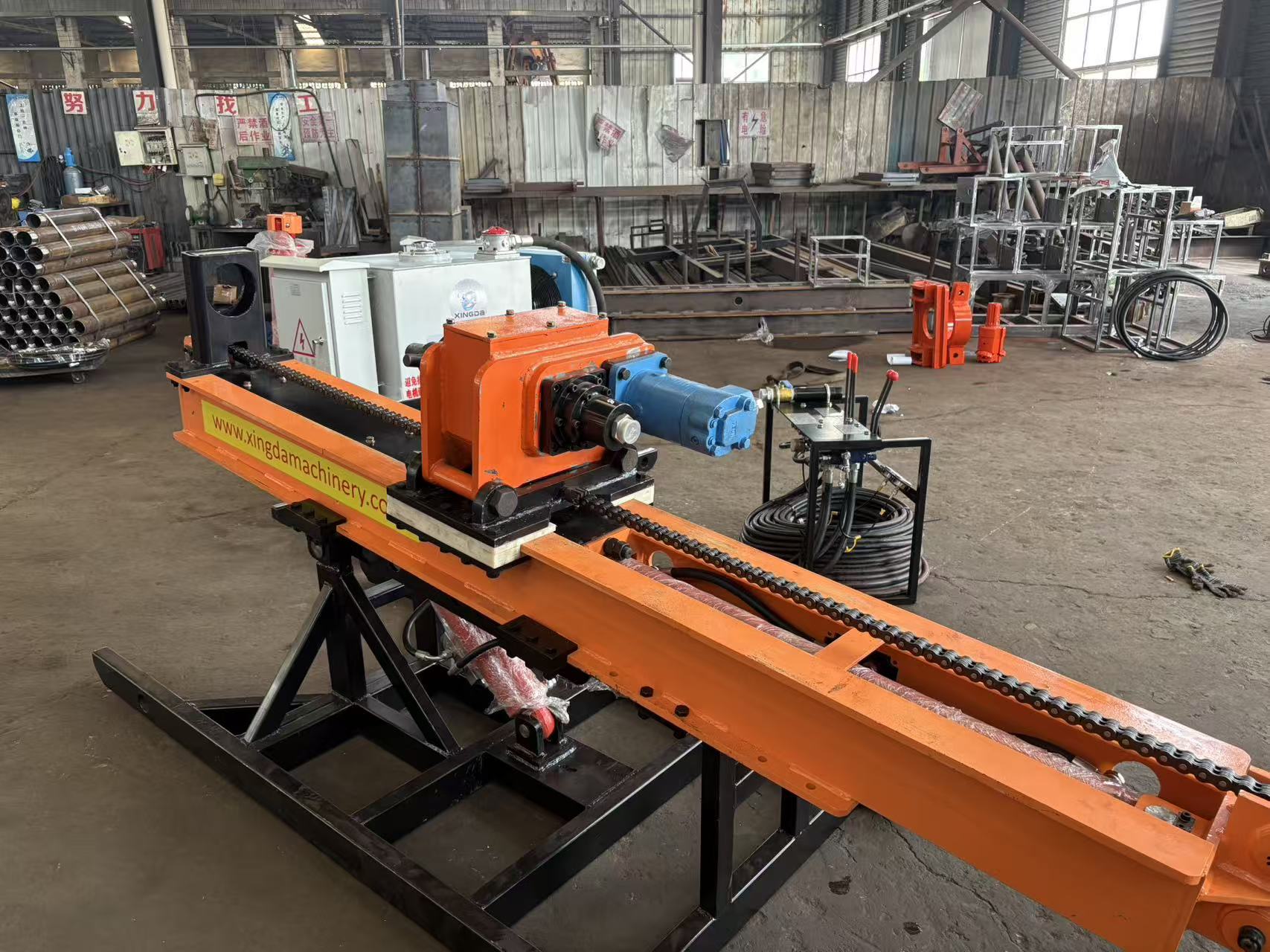

Буровая установка XDMG-70 Anchorage engineering - это одна из полугидравлических строительных установок, которая имеет раздельную конструкцию, состоящую из силовой головки, насосной станции, мачты, рамы и так далее. Гибкое соединение между компонентами, удобное при монтаже и демонтаже, а также удобное для быстрой компоновки в полевых условиях в соответствии с различными условиями строительства.
Рама представляет собой конструктивную деталь, сваренную из сортовой стали, обладающую малым весом и высокой прочностью. Узел башни может регулировать угол наклона мачты с помощью тросового механизма с приводной головкой и высоту бурения рабочей поверхности. Сверлильный станок оснащен двумя опорными штангами, нижняя часть которых соединена с рамой через штифтовый вал, а верхняя часть закреплена на мачте.
Приложение:
Его можно применять на железных дорогах, автомагистралях, мостах, земляном полотне, фундаментах плотин и других промышленных и гражданских зданиях для укрепления фундаментов, изоляции воды и предотвращения протечек, обработки слабых оснований и ликвидации последствий геологических катастроф. Машина полностью функциональна и может выполнять различные виды струйной затирки швов, анкеровки и крепления кабелей.
Особенности

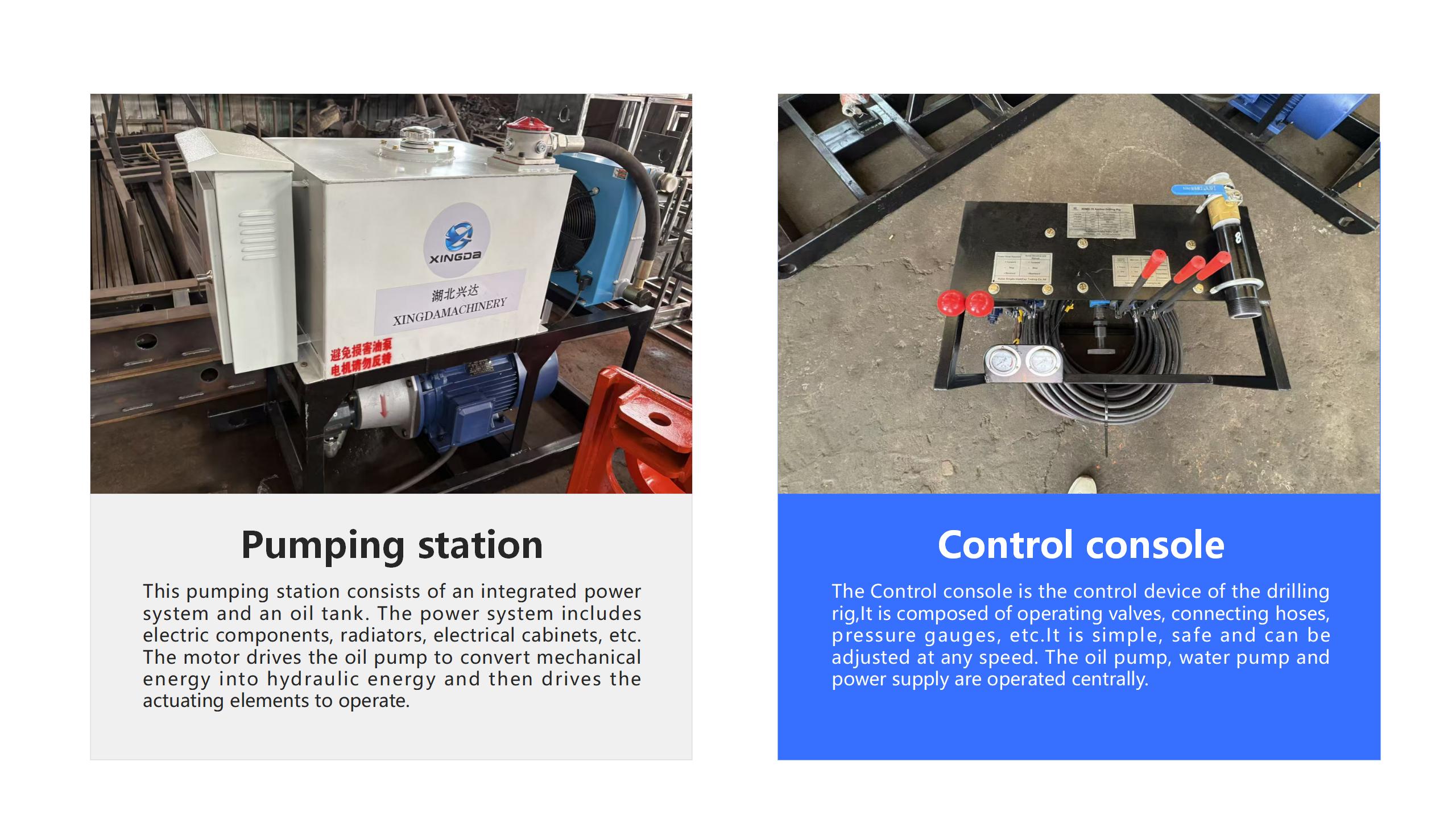

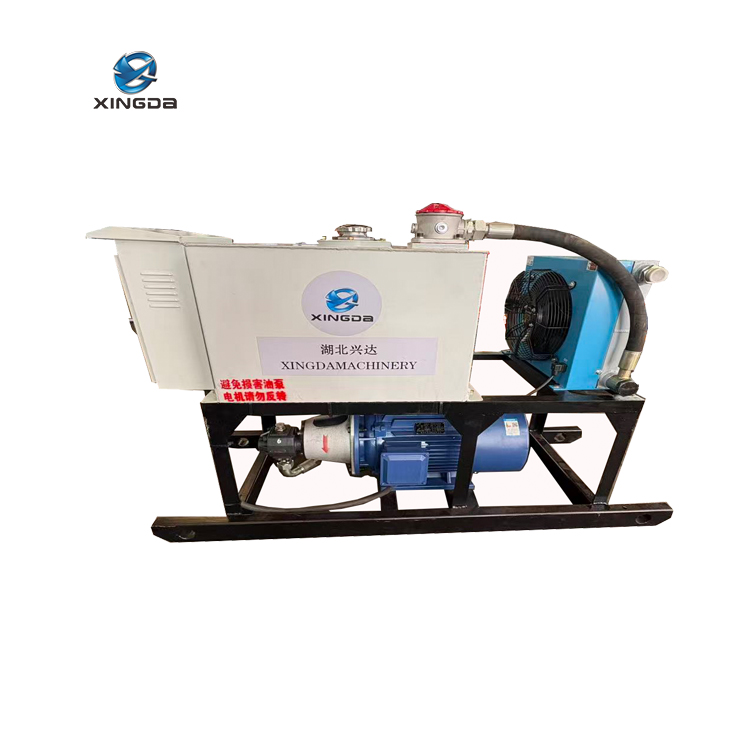

Эта насосная станция состоит из интегрированной системы электропитания и масляного бака. Система электропитания включает в себя электрические компоненты, радиаторы, электрические шкафы и т.д. Двигатель приводит в действие масляный насос, преобразуя механическую энергию в гидравлическую, а затем приводя в действие исполнительные элементы.

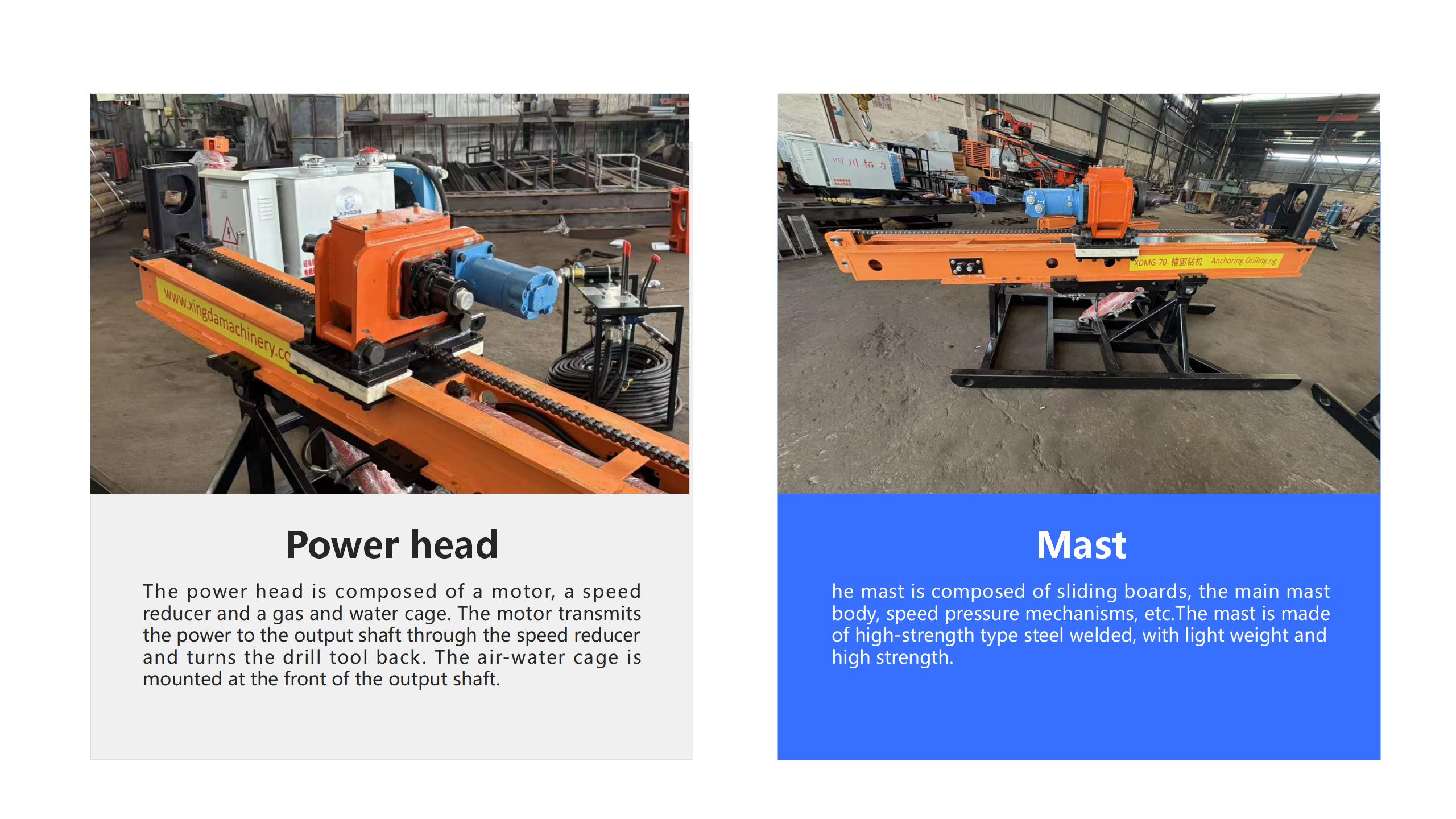

Силовая головка состоит из двигателя, редуктора скорости и газоводяного сепаратора. Двигатель передает мощность на выходной вал через редуктор скорости и поворачивает буровой инструмент назад. Воздушно-водяной сепаратор установлен в передней части выходного вала.

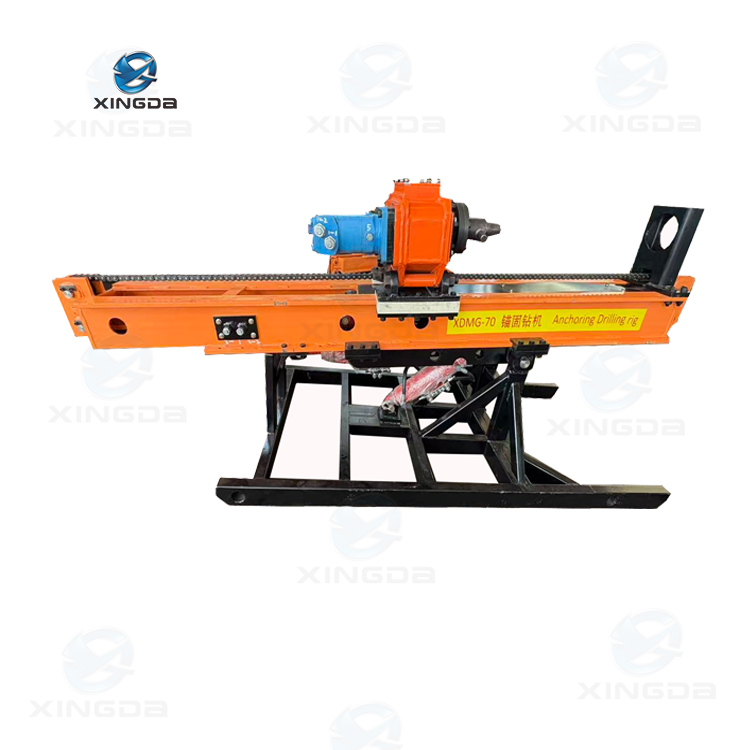

Мачта состоит из выдвижных досок, корпуса главной мачты, механизмов скоростного давления и т.д. Скейтборд соединяет мачту и силовую головку и приводит силовую головку в движение, направляя ее вниз к входному и пусковому буровому инструменту. Мачта изготовлена из высокопрочной сварной стали, отличается малым весом и высокой прочностью. Прижимной механизм приводится в действие цилиндром, который перемещает скейтборд через цепной приводной механизм, обеспечивая давление и запуск силовой головки.
4、Пульт управления

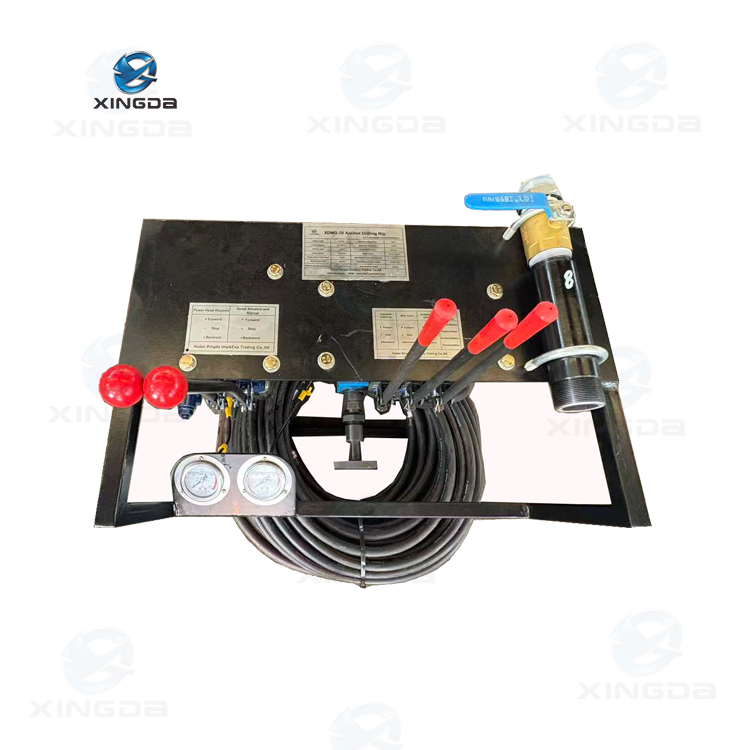

То Пульт управления это устройство управления буровой установкой, состоящее из рабочих клапанов, соединительных шлангов, манометров и т.д. Реверсивный клапан управляет подачей рабочей головки.Манометр на консоли показывает усилие подачи рабочей головки. Он имеет функцию подключения и может управляться централизованно с пульта управления. Он прост, безопасен и может регулироваться на любой скорости. Масляный насос, водяной насос и блок питания управляются централизованно.

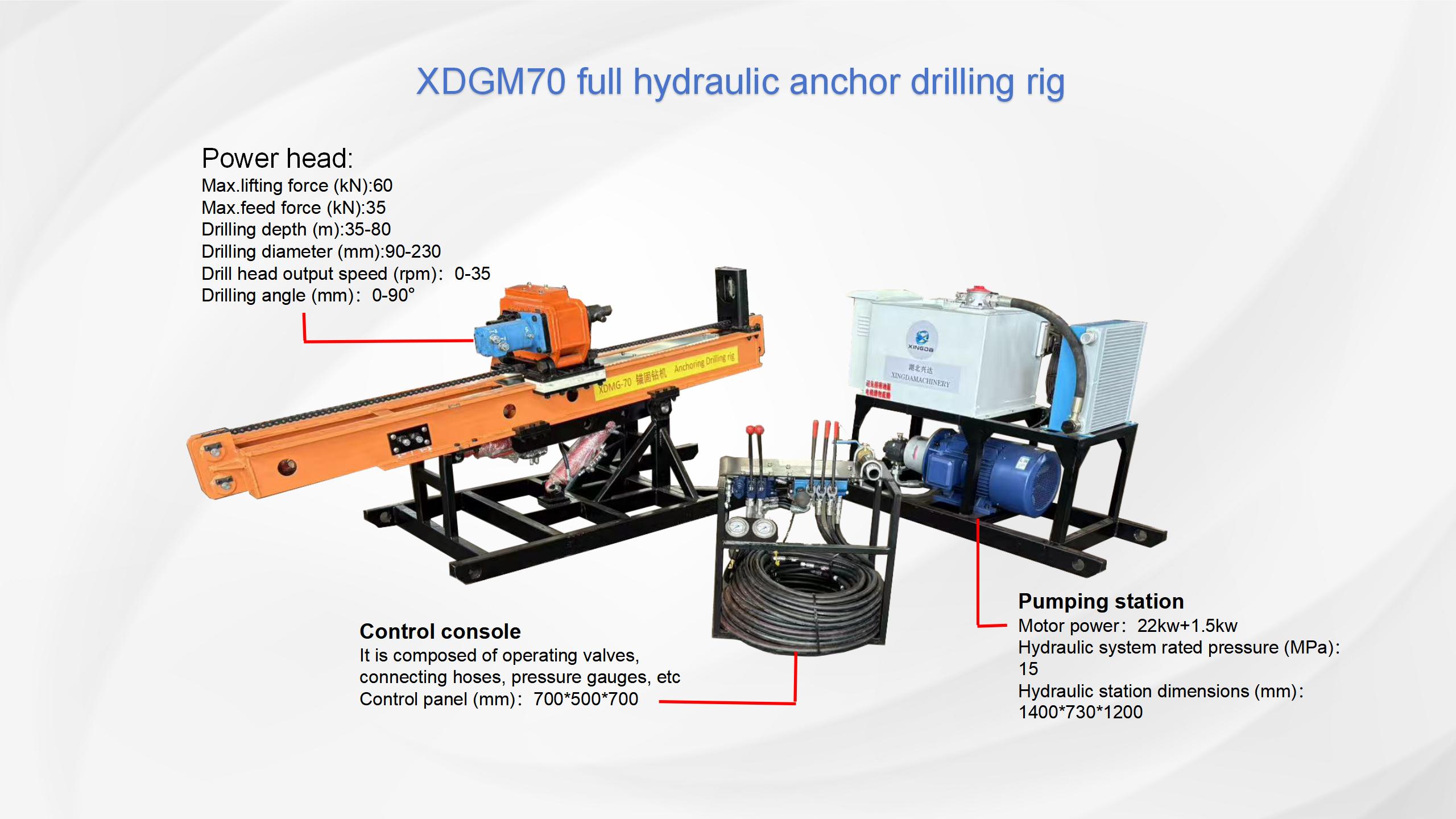

Основные технические параметры
| Модель | XDMG-70 |
| 耗气量 Расход газа (м3/мин) |
9-12 |
| 钻孔直径 Диаметр сверления (мм) |
90-230 |
| 配用冲击器 Оборудованный ударный элемент |
Серия CIR, серия DHD |
| 钻孔深度 Глубина бурения (м) |
35-80 |
| 钻杆规格 Технические характеристики бурильной штанги (мм) |
φ76*1500 φ89*1500 |
| 动力头输出最大扭矩 Максимальный выходной крутящий момент сверлильной головки (Нм) |
4200 |
| 动力头最大行程 Максимальный ход силовой головки (мм) |
1800 |
| 动力头最大提升力 Максимальная подъемная сила бурильной головки (кН) |
60 |
| 动力头最大给进力 Максимальное усилие подачи сверлильной головки (кН) |
35 |
| 液压系统额定压力 Номинальное давление в гидравлической системе (МПа) |
15 |
| 电机功率 Мощность двигателя |
22 кВт+1,5 кВт |
| 钻机总质量 Полная масса буровой установки (кг) |
1500 |
| 动力头输出转速 Выходная скорость сверлильной головки (об/мин) |
0-35 |
| 钻进角度 Угол сверления (мм) |
0-90° |
| 辅助导轨行程 Ход вспомогательного рельса (мм) |
400 |
| 运输尺寸 Транспортные размеры буровой установки（мм） |
3000*1000*1200 |
| 外形尺寸 Вертикальные размеры буровой установки（мм） |
2200*1000*3000 |
| 液压站尺寸 Размеры гидравлической станции (мм) |
1400*730*1200 |
| 操作台尺寸 Панель управления (мм) |
700*500*700 |
| 破碎方法 Способ дробления |
Ударно-вращательный |
Конструктивные детали
