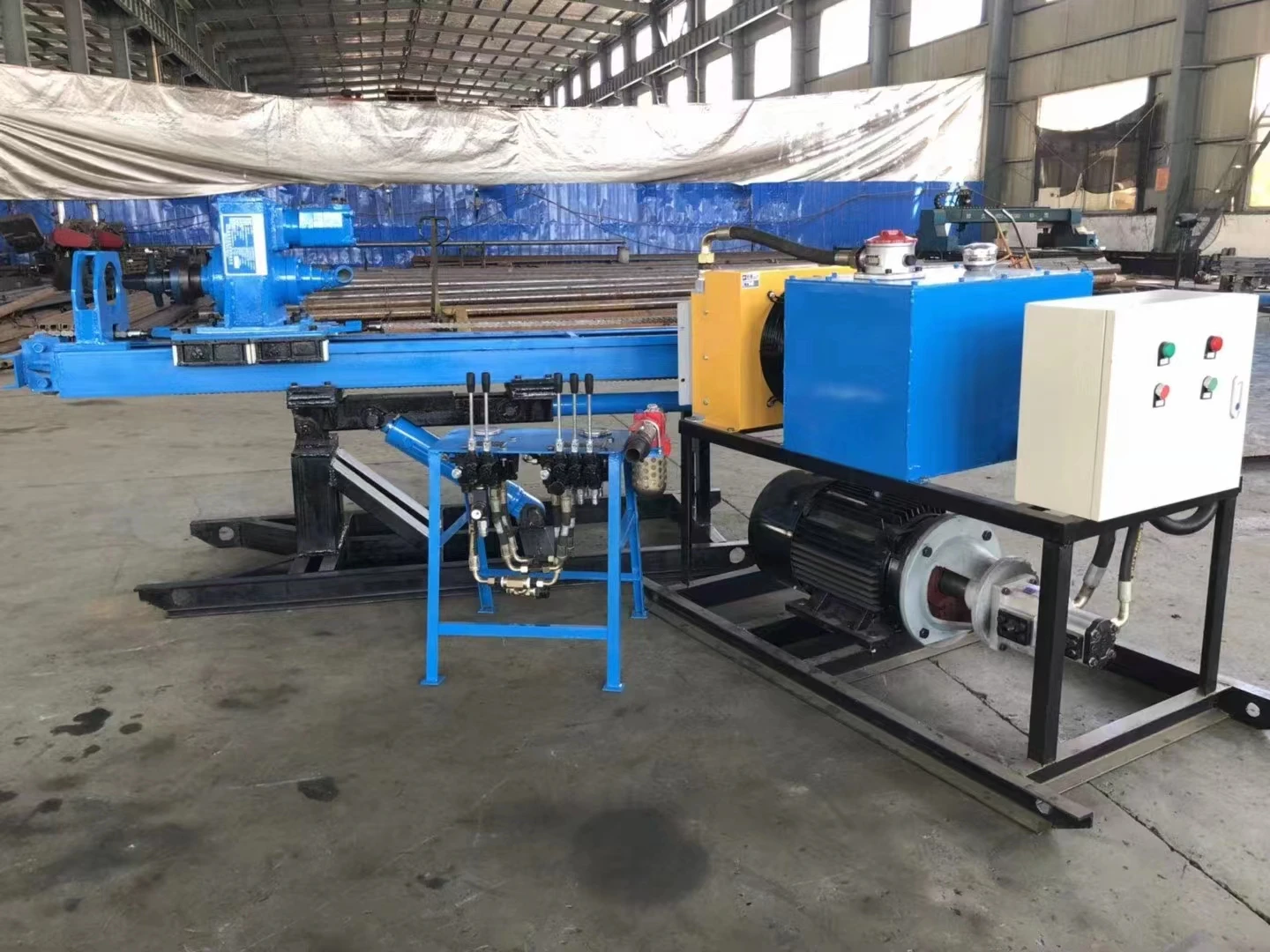

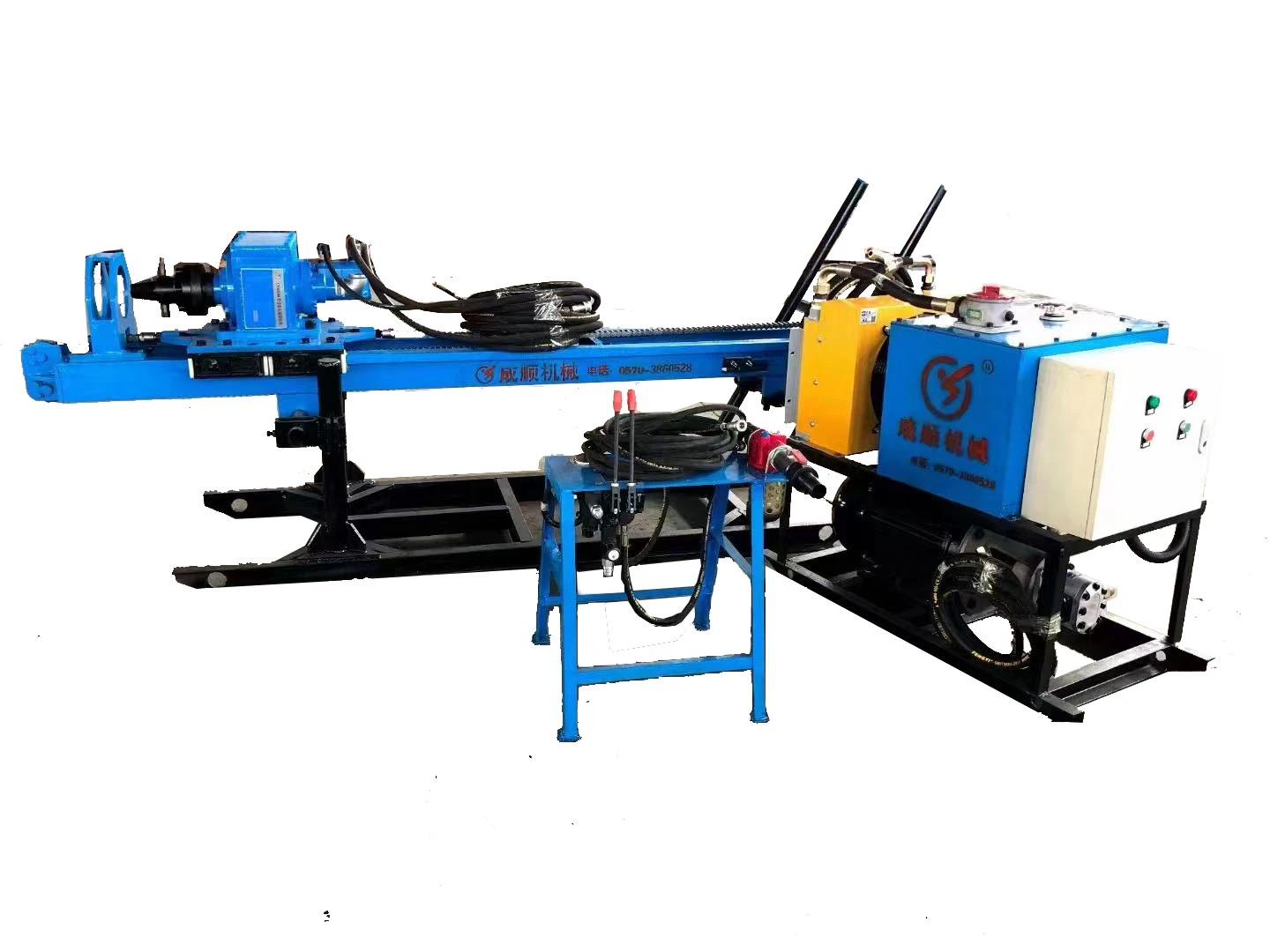

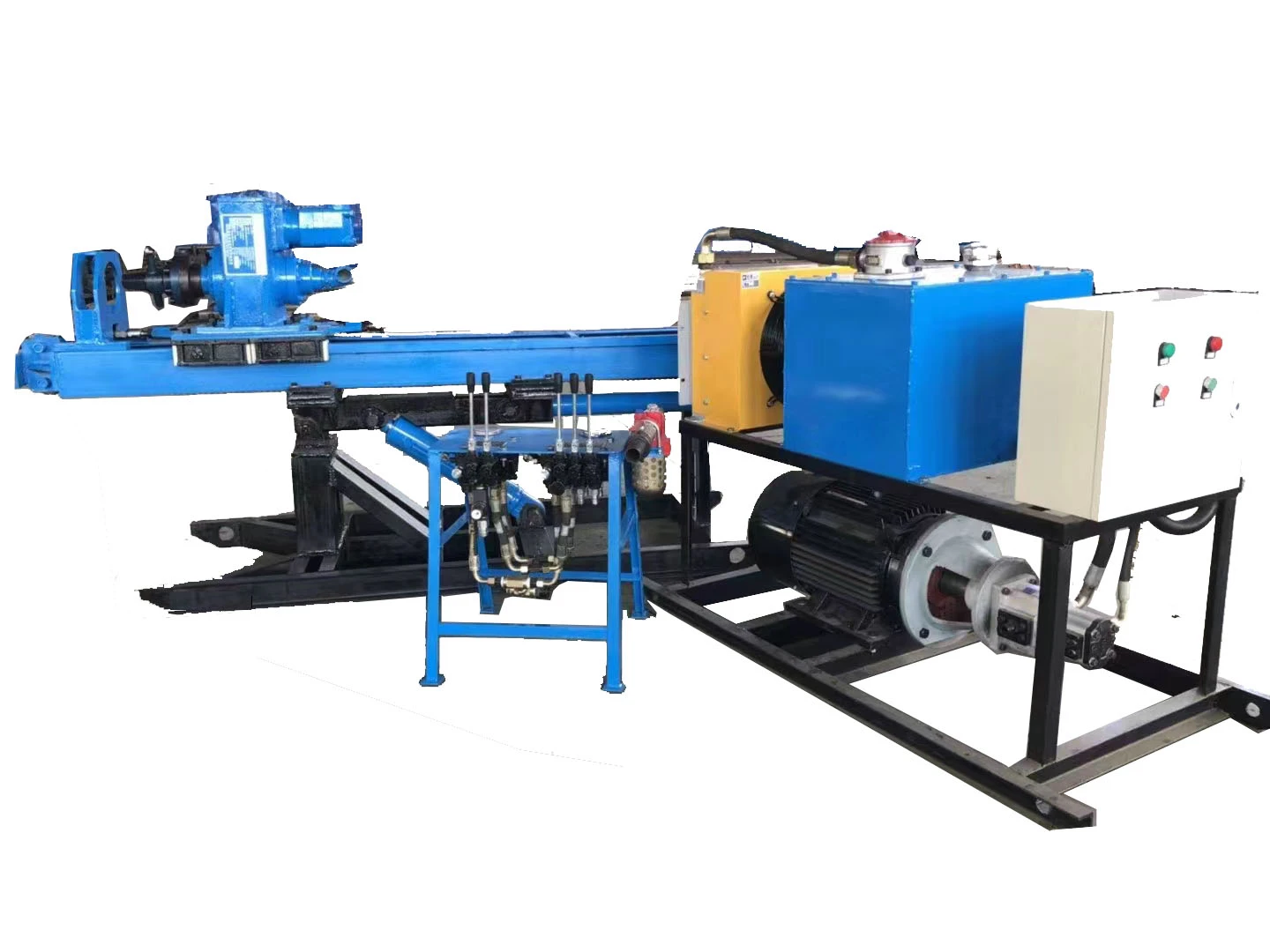

Буровая установка для анкеровки XDMG40 - это одна из полугидравлических строительных установок, которая имеет раздельную конструкцию, состоящую из силовой головки, насосной станции, мачты, рамы и так далее. Гибкое соединение между компонентами, удобное при монтаже и демонтаже, а также для быстрой компоновки в полевых условиях в соответствии с различными строительными условиями.
Рама представляет собой конструктивную деталь, сваренную из сортовой стали, обладающую малым весом и высокой прочностью. Узел башни может регулировать угол наклона мачты с помощью тросового механизма с приводной головкой и высоту бурения рабочей поверхности. Сверлильный станок оснащен двумя опорными штангами, нижняя часть которых соединена с рамой через штифтовый вал, а верхняя часть закреплена на мачте.
Особенности

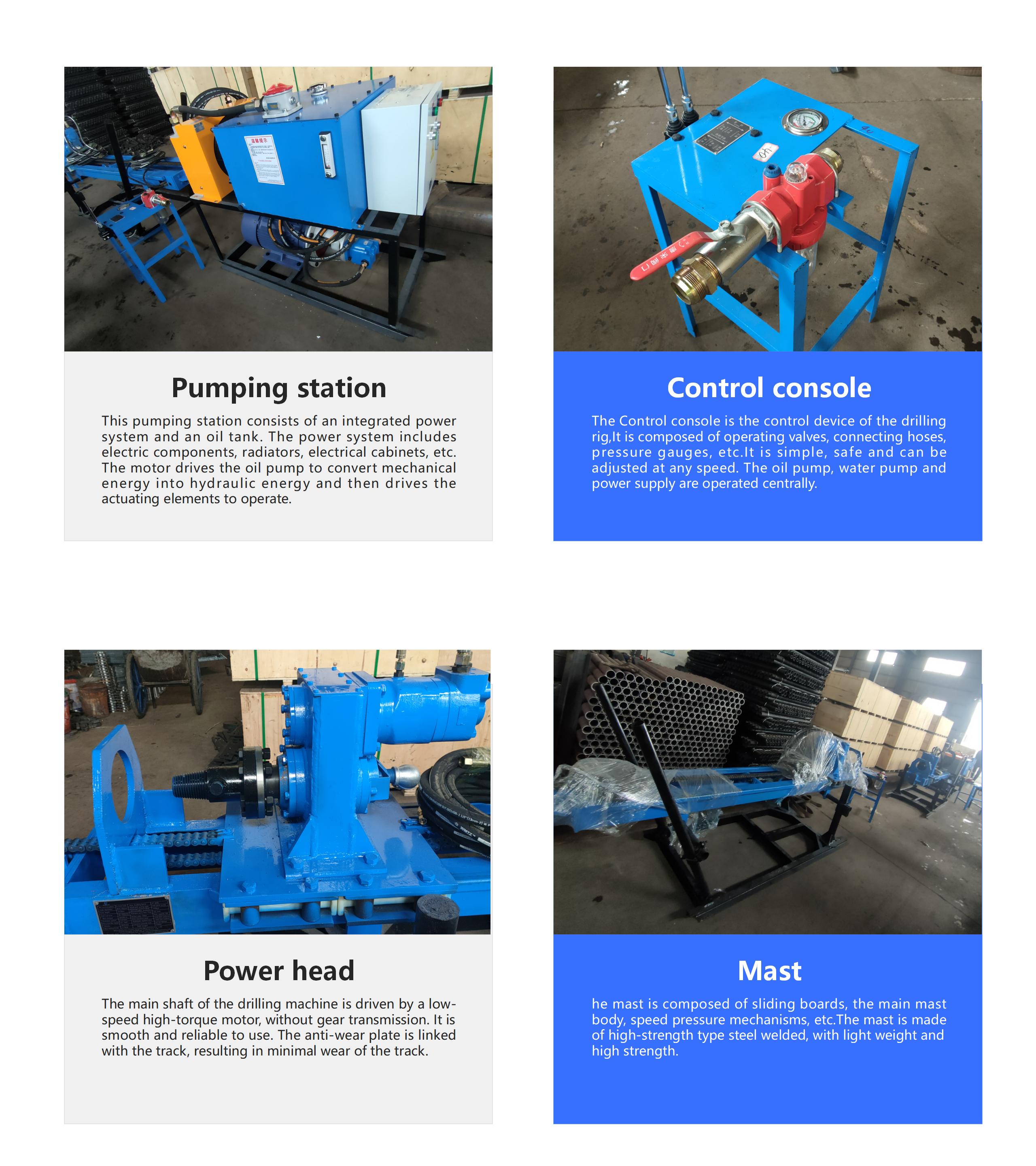

1. Насосная станция:

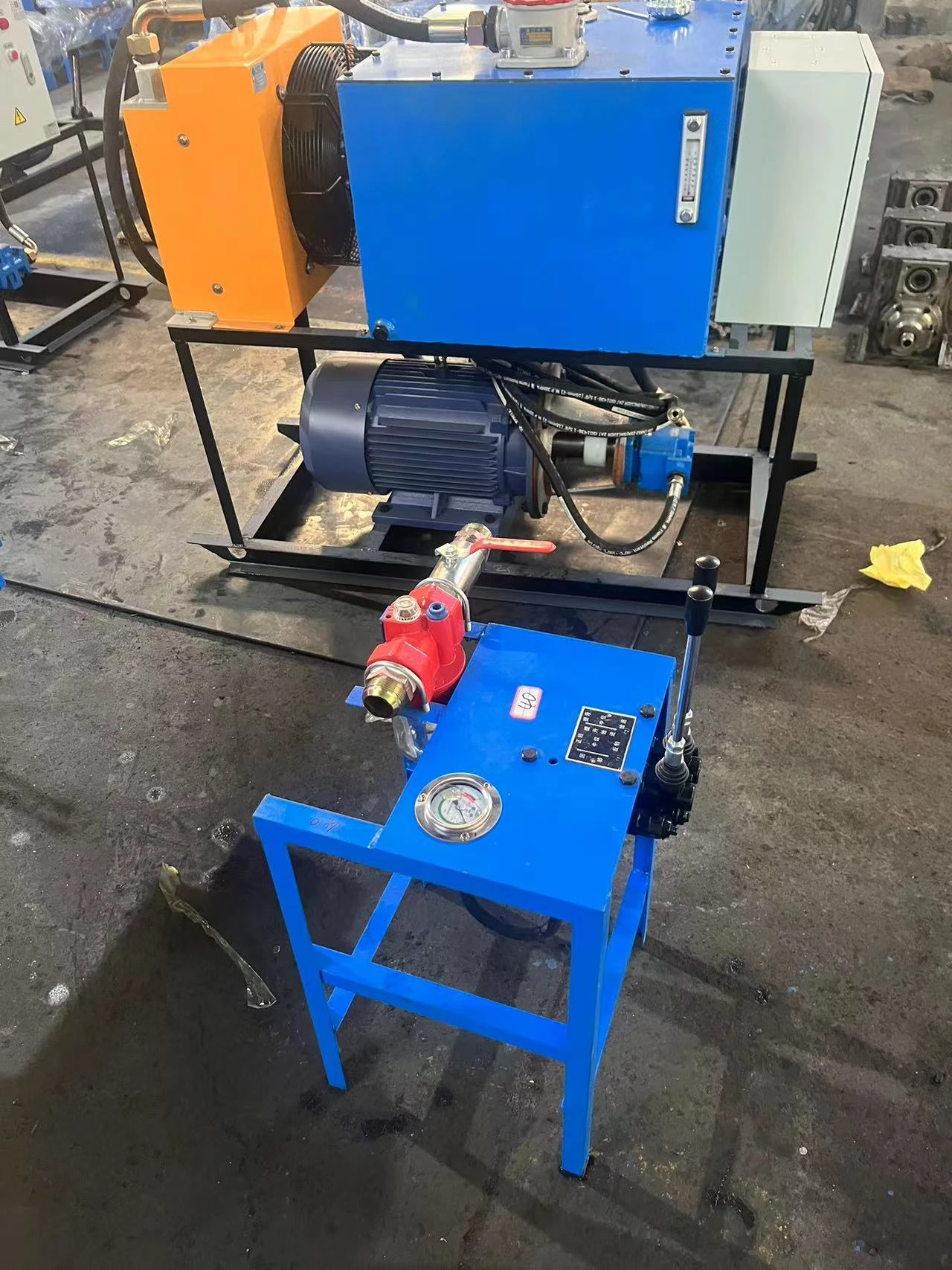

Насосная станция состоит из комплексной системы электропитания и рабочей станции. Система электропитания состоит из электродвигателя, фильтрующего устройства, радиатора, масляного насоса и т.д. Двигатель приводит в действие масляный насос, преобразуя механическую энергию в гидравлическую и приводя в действие исполнительный элемент. Операционный стол является устройством управления буровой установкой, оснащенным обратным клапаном, манометром, клапаном регулирования давления, топливным баком и электрическим шкафом. Обратный клапан управляет подачей силовой головки. Манометр на консоли показывает усилие подачи силовой головки.
2. Приводная головка
Приводная головка состоит из двигателя, редуктора скорости и газо-водяной камеры. Двигатель передает мощность на выходной вал через редуктор скорости и поворачивает буровой инструмент в обратном направлении. Воздушно-водяной сепаратор установлен в передней части выходного вала.
3. Мачта
Мачта из скейтборда, корпуса мачты, механизма регулировки скорости и т.д. Скейтборд соединяет мачту и силовую головку и приводит силовую головку в движение для перемещения вниз к входному и пусковому буровому инструменту. Мачта изготовлена из высокопрочной сварной стали, отличается малым весом и высокой прочностью. Прижимной механизм приводится в действие цилиндром, который перемещает скейтборд через цепной приводной механизм, обеспечивая давление и запуск силовой головки.

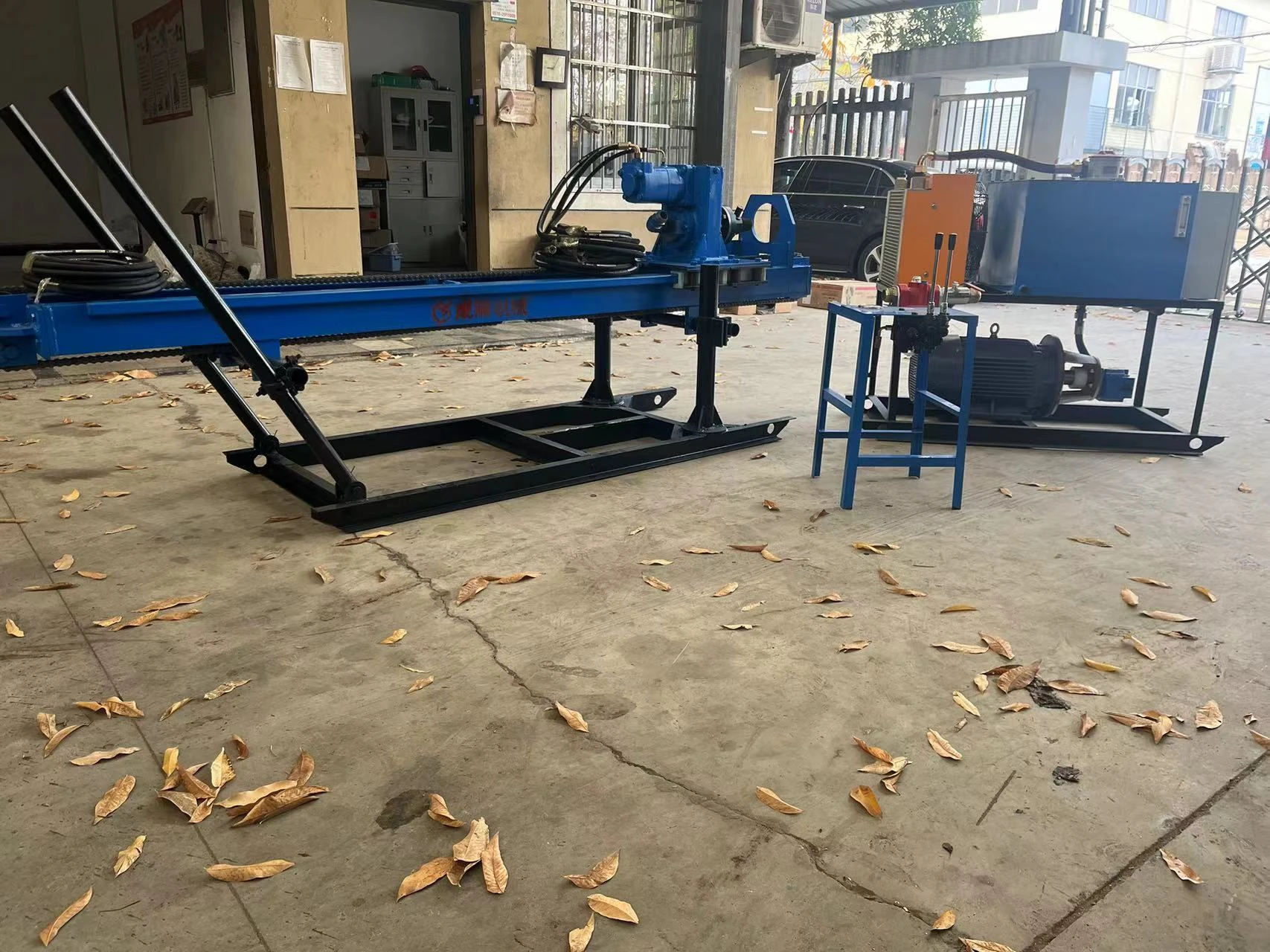

4. Стойка и опорный стержень
Рама представляет собой конструктивную деталь, сваренную из сортовой стали, которая отличается малым весом и высокой прочностью. Узел башни может регулировать угол наклона мачты с помощью тросового механизма с приводной головкой и высоту бурения рабочей поверхности. Сверлильный станок оснащен двумя опорными штангами, нижняя часть которых соединена с рамой через штифтовый вал, а верхняя часть закреплена на мачте.

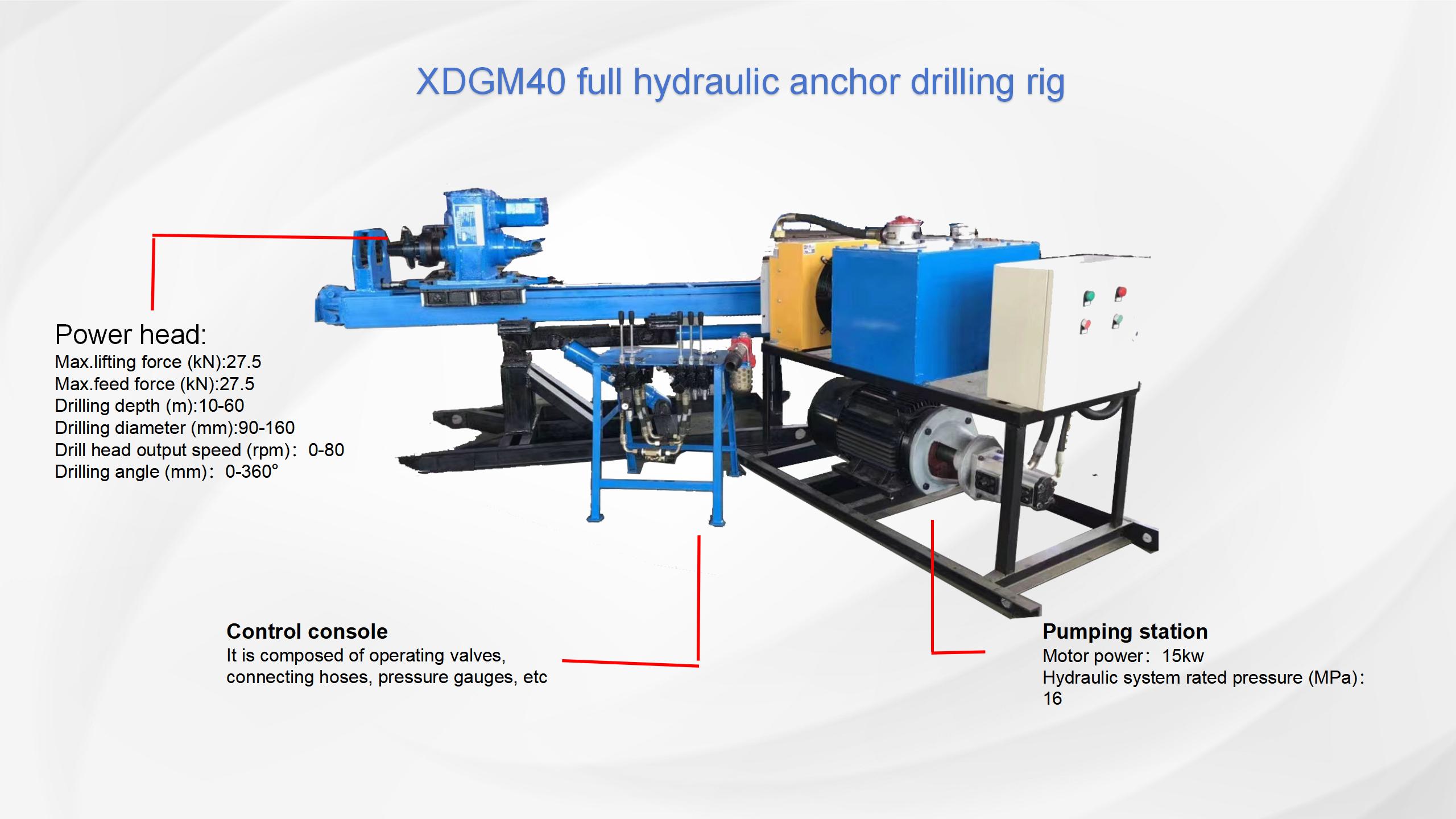

Основные технические параметры
| Модель | XDGM40 | XDGM40 (электрический) |
| 耗气量 Расход воздуха |
9-12㎥/мин | 9-12㎥/мин |
| 钻孔直径 Диаметр отверстия (мм) |
90-160 | 90-150 |
| 配用冲击器 Второй молоток |
Серии CIRseries,DHDseries | Серии CIRseries,DHDseries |
| 钻孔深度 Глубина бурения |
10-60м | 10-60м |
| 钻杆规格 Спецификация бурильной трубы |
76*1500,89*1500 м | 76*1500,80*1500 мм |
| 动力头输出最大扭矩 Максимальный крутящий момент |
3000 Н-м | 1600 Н-м |
| 动力头最大行程 Максимальный ход |
1800 м | 1800 м |
| 动力头最大提升力 Подъемная сила |
27,5КН | 27,5КН |
| 动力头最大给进力 Сила подачи |
27,5КН | 27,5КН |
| 液压系统额定压力 Максимальное давление |
16 мпа | 16 мпа |
| 电机功率 Сила |
15 кВт | 7,5 кВт+4 кВт |
| 钻机总质量 Вес |
900 КГ | 750 кг |
| 动力头输出转速 Скорость вращения |
0-80 об/мин | 50 об/мин |
| 推进器翻转角度Угол сверления | 10°-360° | 10°-90° |
Конструктивные детали
