Гидравлическая многофункциональная буровая установка, являющаяся специализированным оборудованием для строительства инфраструктуры, отличается низким энергопотреблением, высокой эффективностью и универсальностью. Полностью гидравлическое управление обеспечивает удобство и гибкость в эксплуатации. Установка оснащена многошарнирной навеской, что позволяет ей адаптироваться к различным требованиям к углу наклона конструкции. Это оборудование отличается высокой мобильностью, что экономит время, усилия и снижает трудозатраты. Многофункциональная гидравлическая буровая установка оснащена поворотно-ударной силовой головкой, которая независимо разрабатывается и постоянно модернизируется нашей компанией. Эта силовая головка объединяет эффективное вращение и высокочастотное воздействие в единую конструкцию, обеспечивая стабильную работу.
Гидравлическая многофункциональная буровая установка широко используется в различных инженерных проектах, включая установку анкеров для защиты от всплытия, укрепление откосов автомобильных и железнодорожных дорог, бурение свай, осушение скважин, поддержку глубоких земляных работ, укрепление дорожного полотна, затирку швов в метро, предварительную поддержку туннельных труб, укрепление плотин в гидроэнергетике. а также для предотвращения просачивания, дренажных отверстий и взрывных работ в шахтах и карьерах.
Особенности

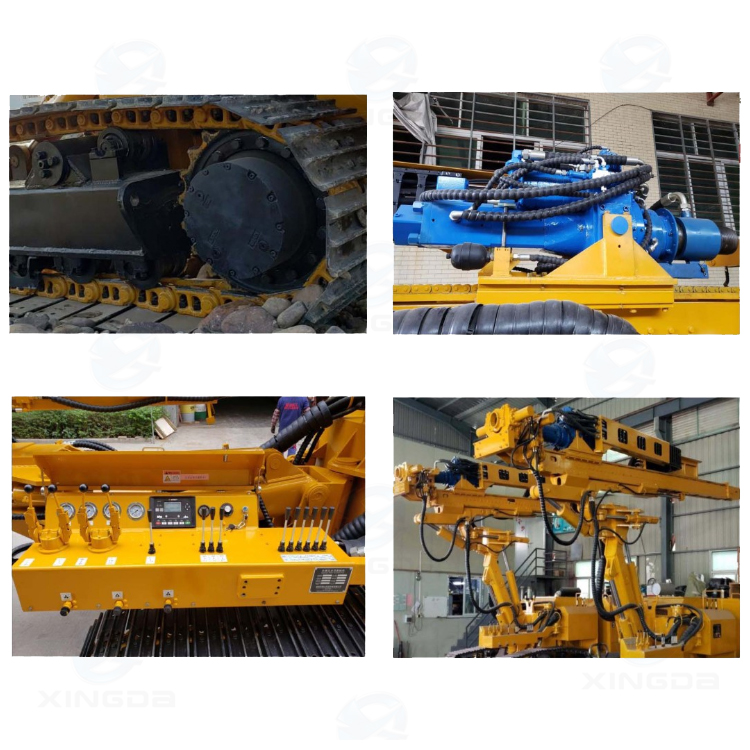

Вращающаяся ударная силовая головка идеально сочетает в себе вращающийся двигатель с высоким крутящим моментом и эффективный гидравлический ударный механизм. Во время бурения корпус бурильной штанги вращается и ударяется одновременно, что позволяет ему адаптироваться к различным сложным пластам. Это обеспечивает быстрое бурение и формирование отверстий в сложных слоях, таких как гравий, трещиноватые породы и слои обратной засыпки. Кроме того, вращающаяся ударная силовая головка оснащена функцией защиты от ударов. При заклинивании во время бурения на корпус бурильной штанги можно воздействовать в обратном направлении, чтобы обеспечить плавное извлечение корпуса бурильной штанги. Вращающаяся ударная силовая головка также оснащена механизмом компенсации резьбы, что упрощает работу при замене бурильных штанг и обсадных колонн. Этот механизм защищает резьбу бурильных штанг и обсадных колонн, эффективно продлевая срок их службы. Кроме того, он предотвращает серьезные нагрузки на гидравлическую систему при замене бурильных штанг и обсадных колонн. Гидравлическая система этой буровой установки оснащена регулируемой системой измерения нагрузки, что обеспечивает эффективное использование двигателя и гидравлического насоса и повышает стабильность работы гидравлической системы. Благодаря высокой производительности, высокому крутящему моменту, большой силе удара и гибкости в эксплуатации, эта буровая установка демонстрирует отличную эффективность в строительстве.
Основные технические параметры
| 名称Описание | 单 位 У н и т | QS280 | ||
| 发动机 Двигатель |
发动机型号Модель | 上柴 Шанхайсдек9дф(国ǁ/国Ⅳ） | ||
| 发动机额定功率/转速Номинальная мощность/скорость вращения | квт | 192/(2200 об/мин) | ||
| 发动机型号Модель | 康明斯Комминс L9CS4264C(国ⅳ ) QSC8.3-C240(国ⅲ ) | |||
| 发动机额定功率/转速Номинальная мощность/скорость вращения | квт | 179/(2200 об/мин) | ||
| 动力头 Поворотная головка (HB-520) |
低速档 низкий уровень эксплуатации |
动力头最大扭矩Макс.Крутящий момент | Н.м | 16000 |
| 动力头转速Скорость вращения | об/мин | 52 | ||
| 高速档 быстрая работа |
动力头最大扭矩Макс.Крутящий момент | Н.м | 8000 | |
| 动力头转速Скорость вращения | об/мин | 104 | ||
| 最高转速Максимальная скорость | об/мин | 164 | ||
| 冲击频率Частота ударов | ч/мин | 1800-2400 | ||
| 冲击力Сила удара | Н.м | 800-900 | ||
| 液压系统 Гидравлический система |
主泵最大工作压力Максимальный толчок поршня главного насоса вниз | Мпа | 28 | |
| 主泵流量Главный насос | Л/мин | 180+180 | ||
| 副泵流量Вспомогательный насос | Л/мин | 20+16 | ||
| 液压油箱容积Емкость бака для гидравлического масла | L | 400 | ||
| 卷扬 Лебедка |
最大提升力Вытягивание линии (1-й слой) | кН | 10 | |
| 最大单绳速度Максимальная скорость движения каната | м/мин | 30 | ||
| 钢丝绳直径Диаметр каната | мм | 12 | ||
| 卷筒容绳量Грузоподъемность каната | m | 40 | ||
| 进给装置 Подъем и подача система |
进给型式Тип подачи | 马达/汽缸+链条(Гидравлический цилиндр+цепь) | ||
| 进给行程Ход подачи | мм | 4800 | ||
| 最大起拔力Максимальная тяга подъемника | кН | 110 | ||
| 最大进给力Максимальное усилие подачи | кН | 55 | ||
| 最大起拔速度Максимальная скорость тяги подъемника | м/мин | 29 | ||
| 最大进给速度Максимальная скорость подачи | м/мин | 58 | ||
| 底盘 Шасси |
最大行走速度Скорость перемещения | км/ч | 3 | |
| 最大爬坡度Максимальный подъемный уклон всего агрегата | ° | 26.5 | ||
| 履带板宽度Ширина гусеничного башмака | мм | 450 | ||
| 履带外宽По всей ширине | мм | 2240 | ||
| 履带总长Общая длина | мм | 3280 | ||
| 平均接地比压Среднее давление на грунт | кПа | 68 | ||
| 夹具 Зажимы |
夹持范围Номинальный размер | мм | 60-300 | |
| 夹持力Максимальное усилие зажима | кН | 300 | ||
| 卸扣扭矩Максимальный разрывной момент | кН ·м | 45 | ||
| 运输状态钻机尺寸(长*宽*高)Габариты в транспортном состоянии (ДхШ×В) | мм | 7800*2260*2700 | ||
| 整机重量(标配)Общий вес устройства (стандартная конфигурация) | Кг | 13000 | ||
| 施工参数 Строительные параметры | Максимальная параллельная высота | мм | 3800 | |
| 最大钻孔口径 Максимальный диаметр скважины | мм | 280 | ||
| Максимальная глубина сверления | m | 120 | ||

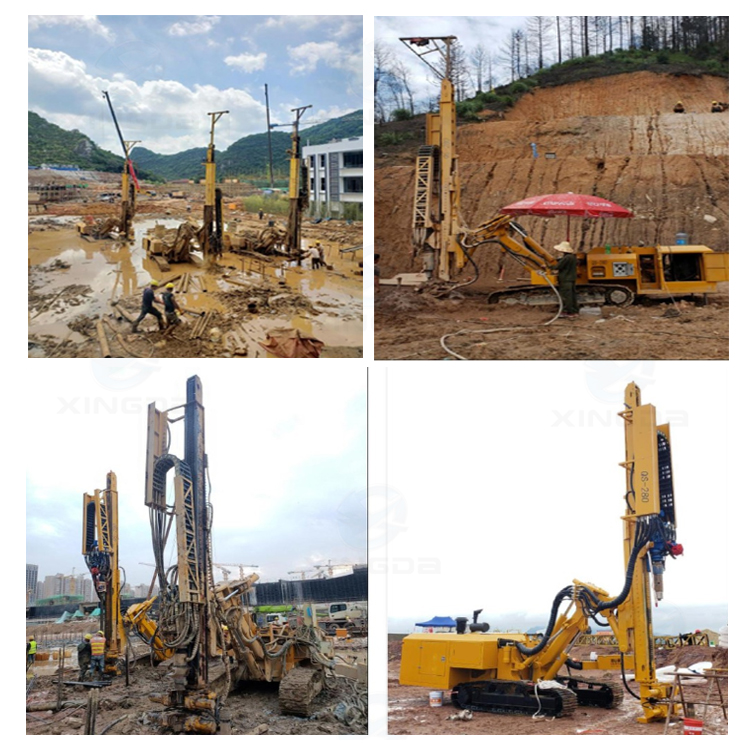

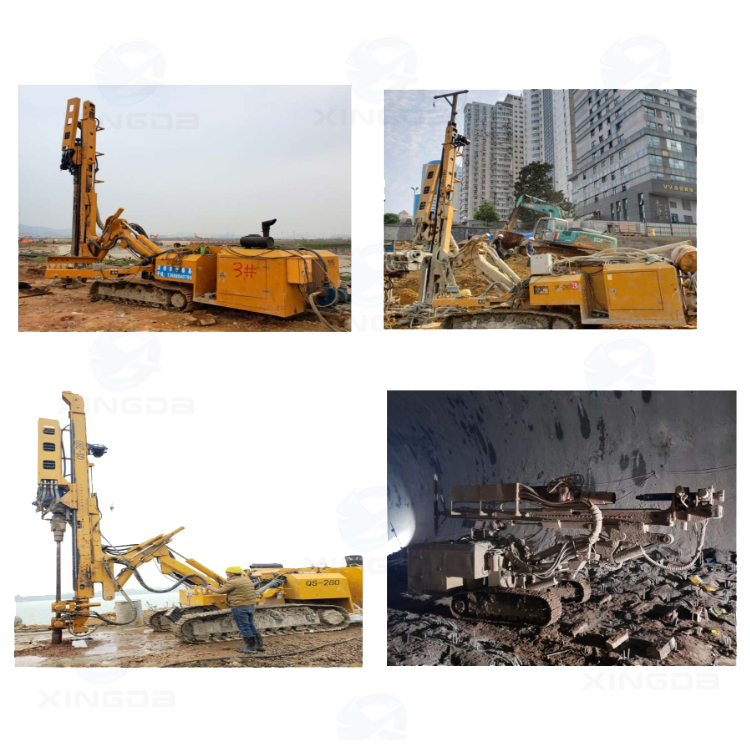

Строительный кейс
